什么是開關柜的局部放電（PD）？

在開關柜內部，由于絕緣材料存在缺陷、老化或安裝工藝問題，電場會在某些部位高度集中。當該處電場強度超過材料的耐受極限時，會發生局部、非貫穿性的擊穿放電，但并未形成整個絕緣通道的完全短路，這就是局部放電。

危害：PD雖然微弱，但會持續侵蝕絕緣材料，產生熱電、化學腐蝕等效應，最終可能導致絕緣擊穿，引發停電甚至設備爆炸。

特點：PD信號非常微弱（通常為pC級），且往往被強烈的電磁噪聲淹沒。

開關柜局放檢測裝置的核心原理與主流技術

由于開關柜處于強電磁干擾環境中，且結構封閉，因此需要專門的技術來捕捉PD信號。主流技術有以下幾種：

1. 暫態地電壓（TEV）法

原理：PD發生時，電荷快速轉移會產生高頻電磁波，一部分會沿著金屬殼體傳播，并在柜體接縫、縫隙處“泄漏”出來，在柜體表面產生一個暫態對地電壓。

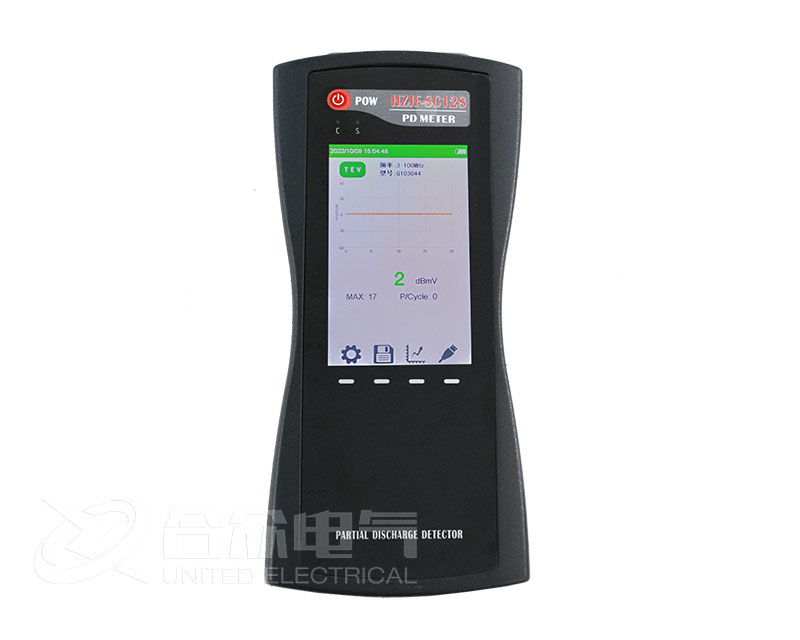

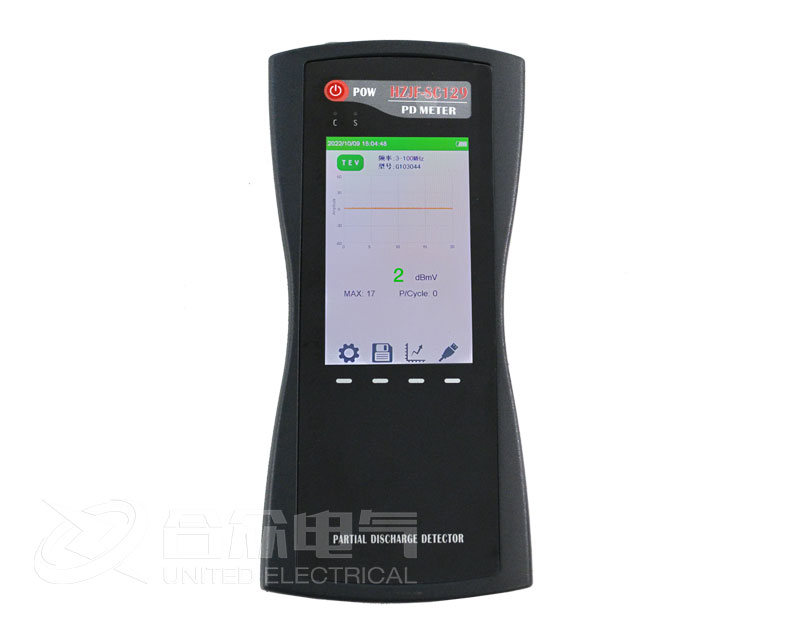

檢測方式：使用容性耦合傳感器（類似一個金屬貼片）貼在開關柜金屬外殼上，測量這個微弱的電壓脈沖信號。

特點：

優點：非侵入式、操作簡單、可帶電檢測、性價比高，是目前應用最廣泛的方法。

缺點：易受外部噪聲（如手機、對講機）干擾，無法精確定位放電源，且信號強度受柜體結構影響大。

2. 超聲波（AE）法

原理：PD過程中會產生瞬間的爆炸效應，在空氣中或固體絕緣材料中激發超聲波信號（通常在20kHz-200kHz范圍）。

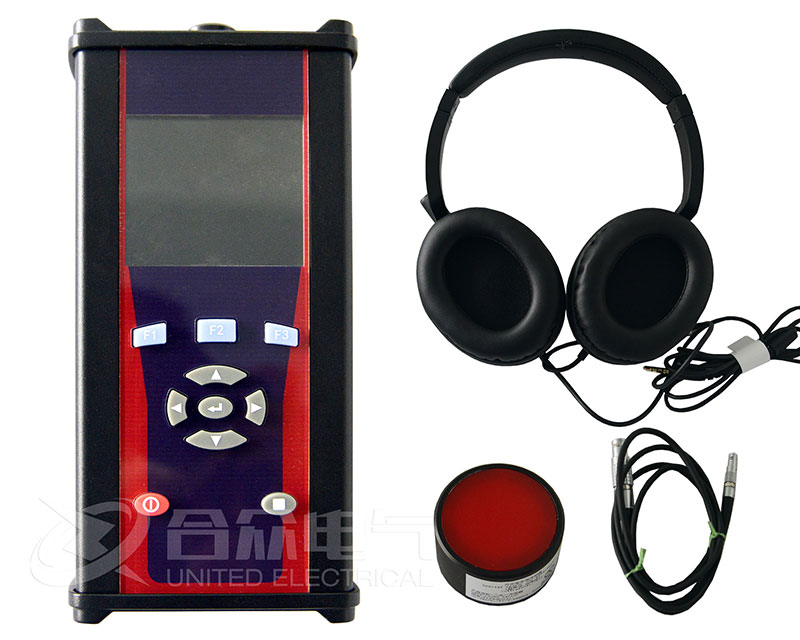

檢測方式：使用超聲波傳感器（探頭）接觸柜體表面或通過空氣耦合，接收聲波信號，并轉換為電信號進行分析。

特點：

優點：對空氣中的放電（如懸浮電位放電）非常敏感；抗電磁干擾能力強；可利用聲波傳播時間差進行定位。

缺點：信號在介質中衰減快，傳播路徑復雜，對固體或油中放電的靈敏度相對較低。

3. 特高頻（UHF）法

原理：PD產生的電磁波頻譜極寬，可達數GHz。開關柜的縫隙、觀察窗等可作為“天線”，泄漏出特高頻（300MHz - 3GHz）電磁波。

檢測方式：使用特制的UHF天線傳感器，通過柜體上的縫隙或?qū)Ｓ媒涌?，接收這些高頻電磁信號。

特點：

優點：靈敏度極高；抗低頻電磁干擾能力極強（工頻噪聲不在該頻段）；可實現精準的時差定位。

缺點：成本較高；需要柜體有泄漏信號的縫隙或預先安裝內置傳感器；檢測效果受柜體結構影響大。

4. 高頻電流互感器（HFCT）法

原理：PD電流脈沖會通過接地線或電纜屏蔽層流回大地。

檢測方式：將HFCT鉗形傳感器卡在開關柜的接地線或電纜上，感應PD產生的高頻電流信號。

特點：

優點：檢測靈敏度高，信噪比好，可定量測量放電量（相對值）。

缺點：需要接近接地線，在開關柜密集的室內有時操作不便。
