電纜絕緣電阻測量核心目的

測量電纜絕緣電阻的主要目的是 評估其絕緣材料的質量狀況，具體包括：

檢測是否受潮： 水分滲入是電纜絕緣失效的常見原因。

發現絕緣缺陷： 如絕緣層破損、老化、有雜質或氣隙等。

確保安裝質量： 在電纜敷設、接頭制作后，驗證施工過程未損傷絕緣。

預防性維護： 定期監測絕緣電阻的變化趨勢，預測絕緣老化情況，防止意外停電或事故發生。

測量原理

在電纜的導體（芯線）和金屬屏蔽層/鎧裝層（或地）之間施加一個穩定的直流高壓。根據歐姆定律，通過測量流過絕緣材料的微小泄漏電流，即可計算出絕緣電阻值。

公式： R = U / I（其中U為施加的直流電壓，I為泄漏電流）

單位： 通常為 兆歐（MΩ）。對于長電纜，有時也用 兆歐·公里（MΩ·km） 來標準化比較。

本質： 測量的是絕緣材料在直流電壓下的電阻率。

關鍵測量參數與現象

絕緣電阻值（R）： 測量結束時讀取的穩態值。值越大，說明絕緣性能越好。

吸收比（DAR）與極化指數（PI）：

由于絕緣材料的吸收效應，在施加直流高壓后，電流會隨時間衰減，絕緣電阻值會上升。

吸收比（DAR）： 通常是 60秒電阻值（R60s）與15秒電阻值（R15s）的比值。

極化指數（PI）： 10分鐘電阻值（R10min）與1分鐘電阻值（R1min）的比值。

意義： PI 更能有效反映絕緣的整體干燥和清潔程度。對于良好的絕緣，PI 應 大于 1.25（或1.5，根據不同標準）；若接近1，則表明絕緣可能受潮或嚴重劣化。

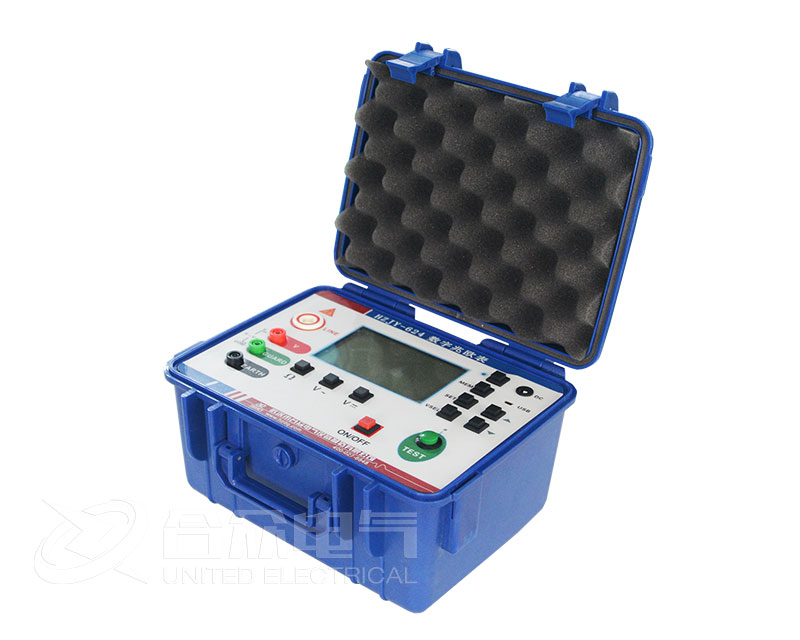

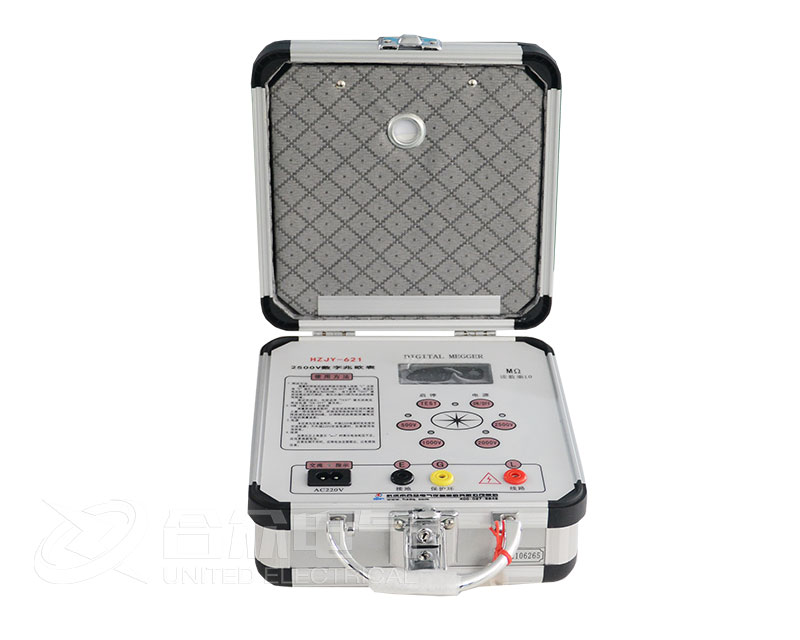

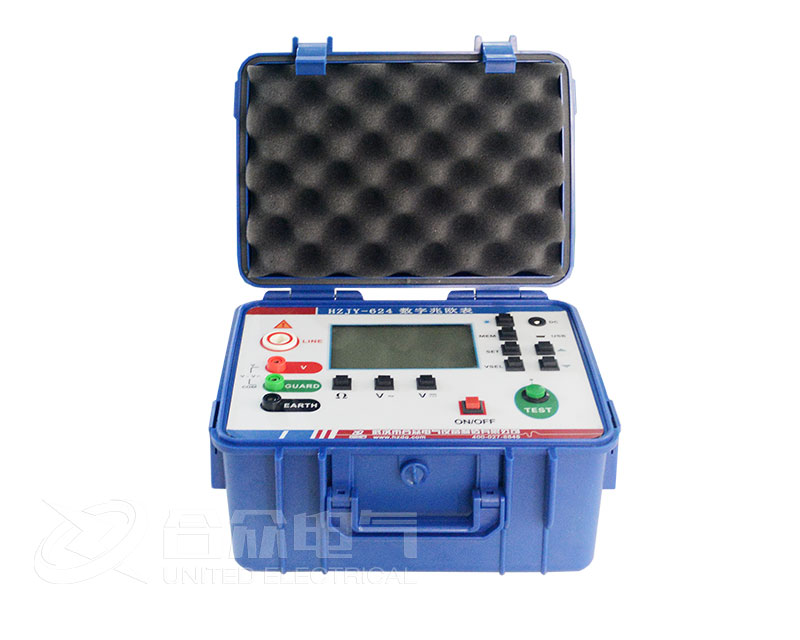

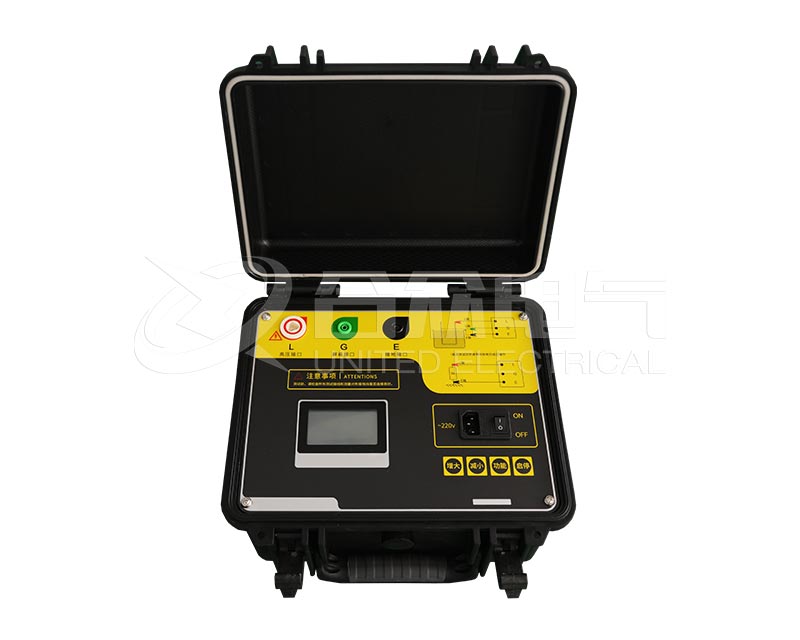

測量儀器：絕緣電阻測試儀（兆歐表）

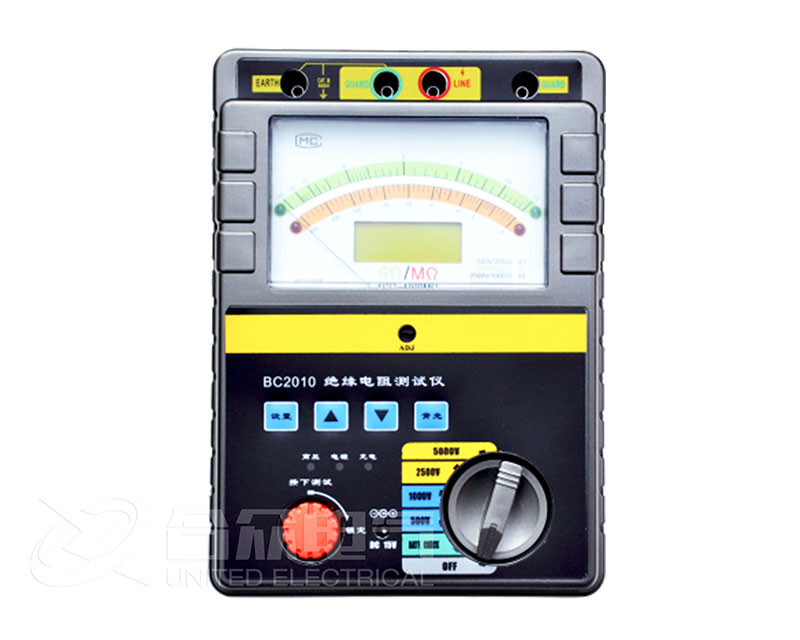

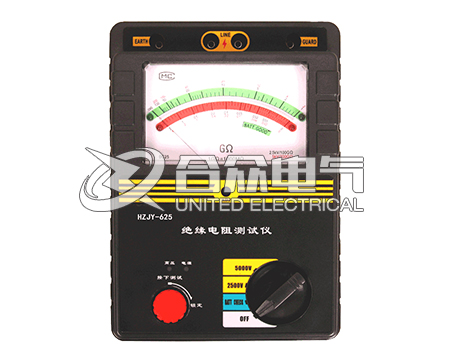

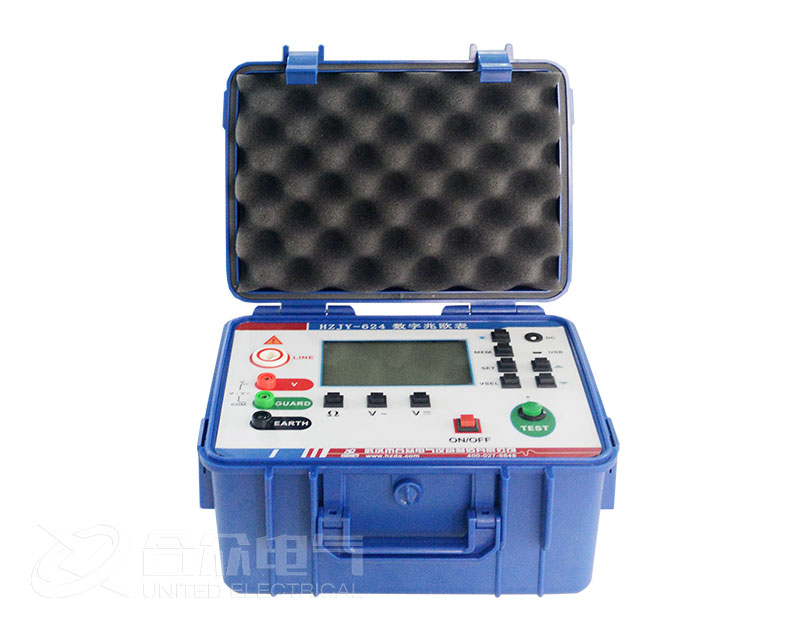

常用類型： 手搖式兆歐表（機械式）和數字式兆歐表（電動式）。現在廣泛使用數字式。

電壓等級選擇： 根據電纜的額定工作電壓來選擇測試電壓。

100V以下電纜：常用250V兆歐表

100V ~ 1000V電纜：常用500V或1000V兆歐表

1000V以上電力電纜（如10kV）：通常使用2500V或5000V兆歐表

量程： 現代數字兆歐表量程很廣，可達數萬甚至數十萬兆歐。

測量步驟（以測量單芯/三芯電纜對地絕緣為例）

安全準備：

將電纜從電網完全斷電，并可靠接地放電。

對多芯電纜，將所有芯線短接，并將電纜兩端的接頭與其他設備斷開，保持足夠的安全距離。

在測試端懸掛“禁止合閘”標示牌。

清潔與接線：

用干燥的軟布清潔電纜終端頭表面，減少表面泄漏電流的影響。

將兆歐表的“L”端接至被測電纜芯線。

將兆歐表的“E”端接至電纜的金屬屏蔽層/鎧裝層，并可靠接地。

將兆歐表的“G”端（保護環） 接至電纜終端頭的屏蔽環（如果有），用以排除表面泄漏電流的干擾。對于無屏蔽層的電纜頭，此步驟可省略。

測量過程：

啟動兆歐表，施加規定電壓。

開始計時，讀取并記錄 15秒、60秒、10分鐘 的絕緣電阻值（根據測試要求選擇記錄點）。

在整個測量期間，確保L線和E線無晃動或接觸。

放電與拆線：

測量結束后，必須先降低兆歐表電壓并斷開輸出，或停止搖動手搖表。

使用兆歐表自帶的放電功能或通過一個電阻將被測電纜芯線與地短接，進行充分放電（放電時間通常不少于測量時間）。

確認放電完畢后方可拆線。

重復測量： 對其他相（芯線）重復上述步驟。測量時，非被測相應與屏蔽層/地短接并接地。

結果分析與判斷

絕對值判斷： 將測量值與國家標準、行業標準或制造商給出的標準值進行比較。不同電壓等級和類型的電纜有相應的最低允許值。

經驗參考（非絕對標準）： 對于1kV及以下電纜，絕緣電阻一般不應低于 0.5 MΩ；對于1kV以上電纜，要求通常更高（例如每kV不低于1MΩ等）。

相對值/趨勢判斷（更為重要）：

三相不平衡比較： 對于三芯電纜，各相絕緣電阻值應基本平衡（最大值與最小值之比一般不應大于2）。

與歷史數據比較： 本次測量值與上次或投運時的數值比較，不應有顯著下降（例如下降30%以上需引起注意）。

極化指數（PI）判斷： 這是判斷絕緣是否受潮的良好指標。

PI ≥ 2.0：絕緣狀態優秀。

1.25 ≤ PI < 2.0：絕緣狀態良好。

PI < 1.25：絕緣可能受潮或有污穢，需進一步檢查。

試驗注意事項

環境因素： 溫度升高、濕度增大會導致絕緣電阻降低，記錄測試時的溫濕度以便校正和比較。

充電時間： 電纜越長，電容越大，充電時間越長，需要更長時間才能達到穩定讀數。

安全第一： 測試前后必須充分放電，防止殘余電荷傷人。

讀數時機： 讀取穩態值或標準規定時間點的值。
