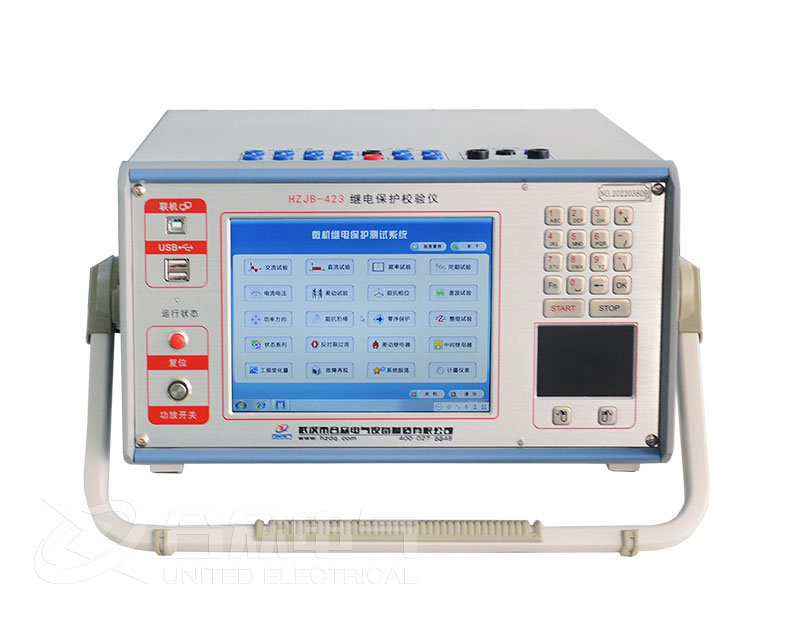

經典的Windows7操作界面，人機界面友好，操作簡便快捷；高性能的嵌入式工業控制計算機和8.4寸分辨率為800×600的TFT真彩顯示屏
一體化金屬工業鍵盤和觸摸板，可以通過多功能金屬按鍵和觸摸板來完成各種操作。

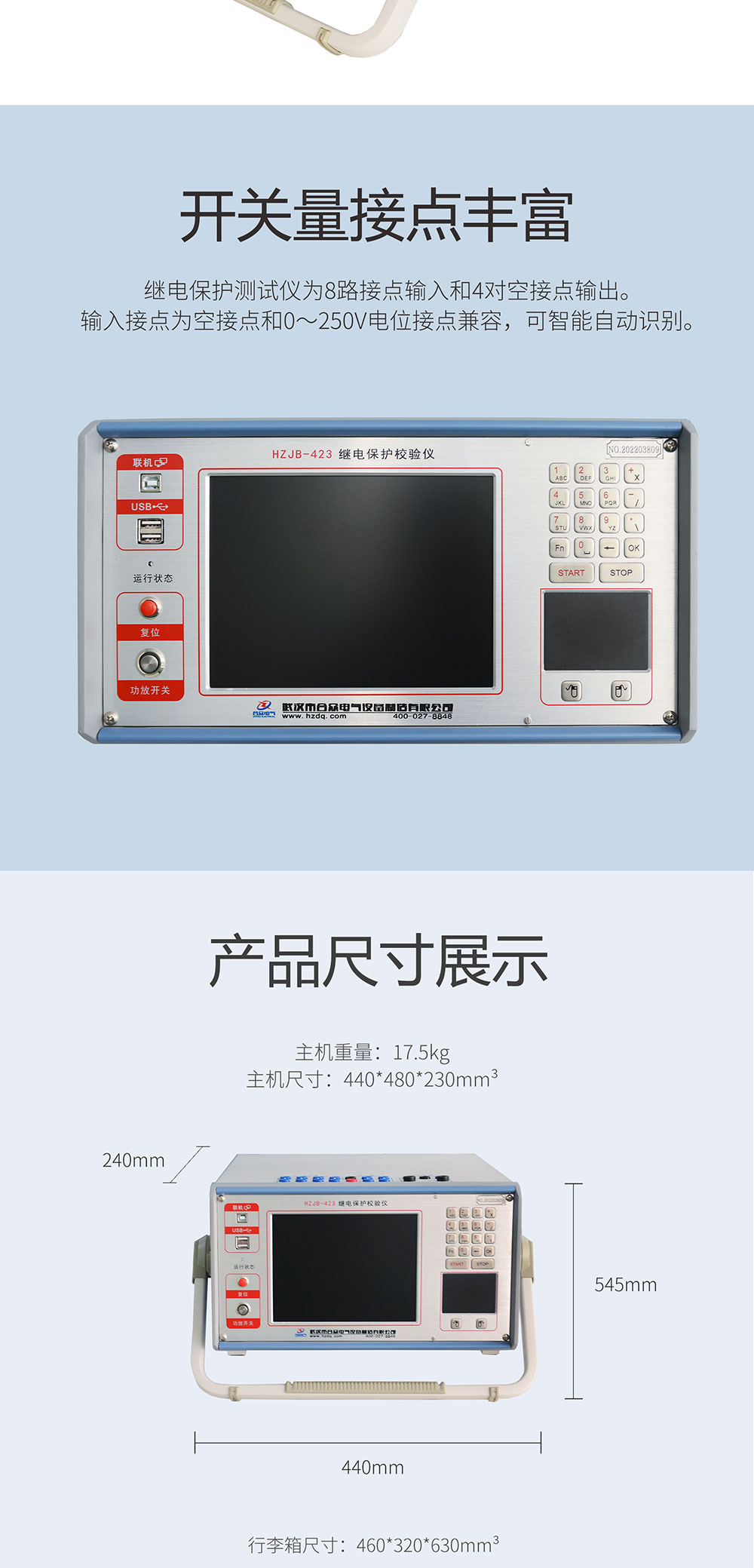

繼電保護測試儀為8路接點輸入和4對空接點輸出。

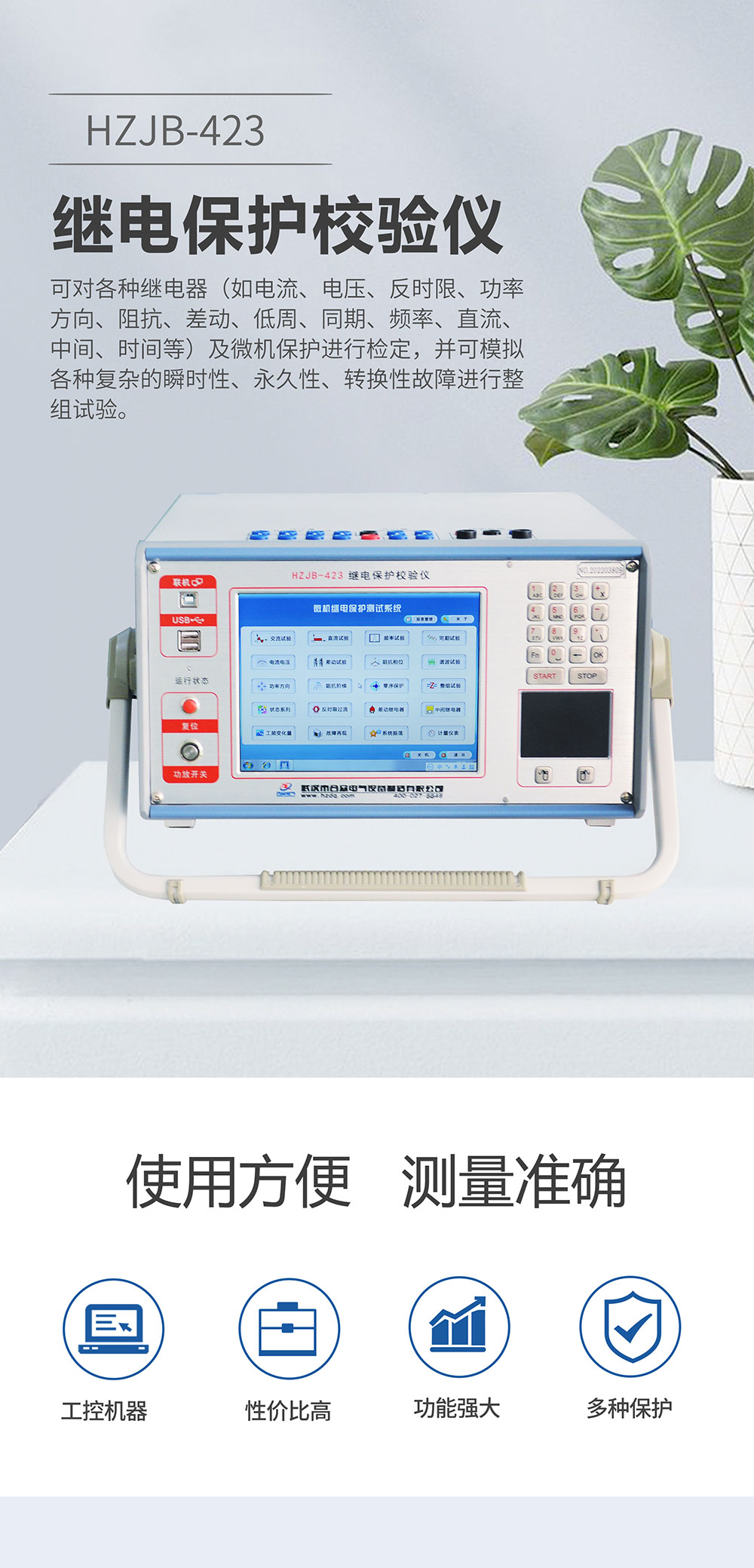

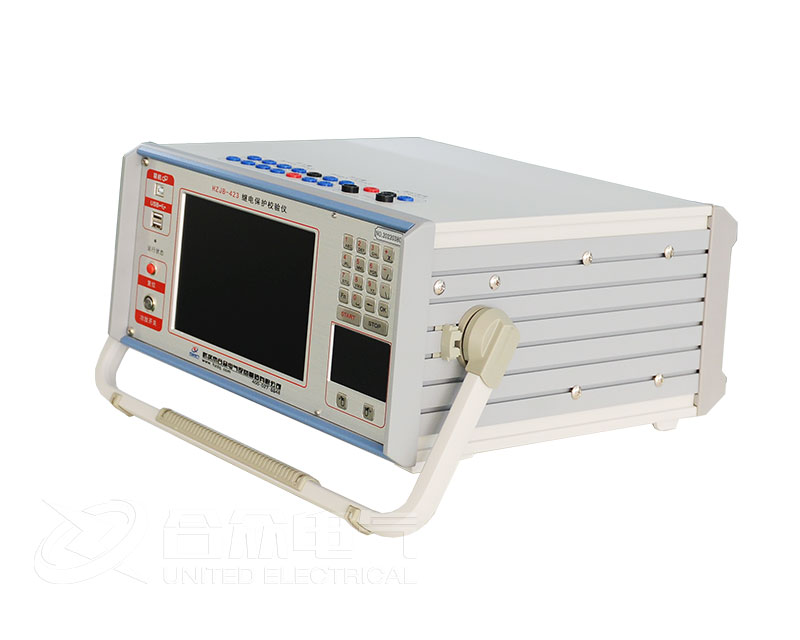

一、產品概述：
繼電保護裝置試驗儀是在參照電力部頒發的DL/T624-1997《微機型繼電保護試驗裝置技術條件》的基礎上，廣泛聽取用戶意見，總結目前國內同類產品優缺點，充分使用現代先進的微電子技術和器件實現的一種新型小型化微機繼電保護測試儀。本微機繼電保護測試儀采用單機獨立運行，亦可聯接筆記本電腦運行的先進結構。儀器主機采用DSP+FPGA結構，真16位DAC輸出、內置新型模塊式高保真線性大功率功放，自帶8.4寸分辨率為800×600的TFT真彩顯示屏以及工業鍵盤鼠標。WindowsXP操作系統，功能強大。體積小、精度高。既具有大型測試儀優越的性能、先進的功能，又具有小型測試儀小巧靈活、操作簡便、可靠性高等優點，性能價格比高。是繼保工作者得心應手的好工具。
產品別稱：繼電保護測試儀、微機繼保儀、微機繼電保護測試儀、三相繼電保護測試儀、繼保測試儀、三相繼保測試儀、三相繼電保護校驗儀、繼保校驗儀、三相繼保校驗儀、繼保儀。
二、產品特點：

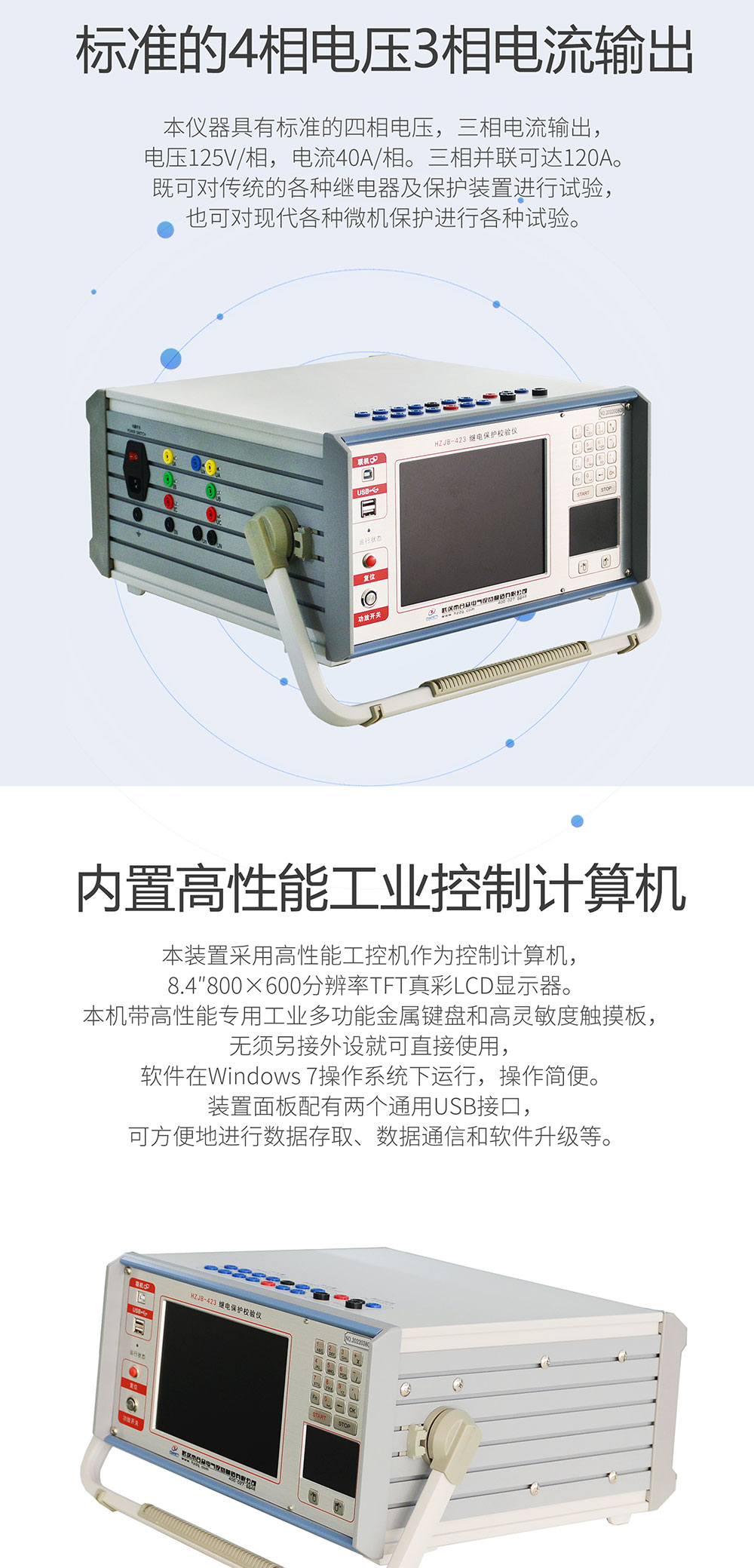

1、滿足現場所有試驗要求。本儀器具有標準的四相電壓，三相電流輸出，電壓125V/相，電流40A/相。三相并聯可達120A。既可對傳統的各種繼電器及保護裝置進行試驗，也可對現代各種微機保護進行各種試驗，特別是對變壓器差功保護和備自投裝置，試驗更加方便和完美。
2、各種技術指標完全達到電力部頒發的DL/T624-2010《繼電保護微機型試驗裝置技術條件》的標準。

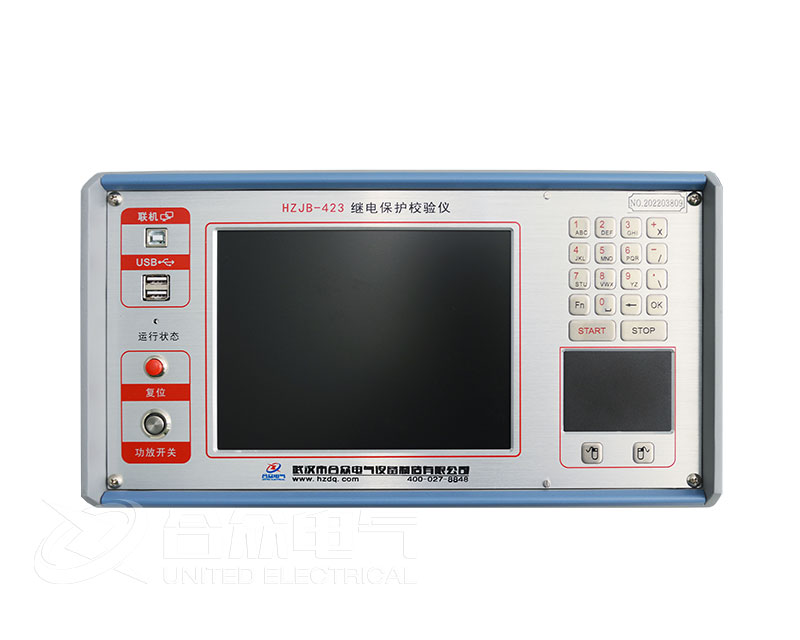

3、經典的Windows7操作界面，人機界面友好，操作簡便快捷；高性能的嵌入式工業控制計算機和8.4寸分辨率為800×600的TFT真彩顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態及各種幫助信息等。
4、一體化金屬工業鍵盤和觸摸板，可以通過多功能金屬按鍵和觸摸板來完成各種操作。
5、主控板采用DSP+FPGA結構，16位DAC輸出，對基波可產生每周2000點的高密度正弦波，大大改善了波形的質量，提高了測試儀的精度。
6、功放采用高保真線性功放，既保證了小電流的精度，又保證了大電流的穩定。
7、完善的自我保護功能，采用合理設計的散熱結構，并具有可靠完善的多種保護措施以及電源軟啟動，具有一定程度的故障自診斷和閉鎖功能；
8、采用USB接口直接和PC機通訊，無須任何轉接線，方便使用。
9、可連接筆記本電腦（選配）運行。筆記本電腦與工控機使用同一套軟件，無須重新學習操作方法。
10、配有獨立專用直流輔助電壓源輸出，輸出電壓分別為110V（1A），220V（0.6A）。以提供給需要直流工作電源的繼電器或保護裝置使用。
11、具有軟件自較準功能，避免了要打開機箱通過調整電位器來校準精度，從而大大提高了精度的穩定性。
1、交流電流源：
相電流輸出（有效值）：0--40A/相，精度0.2%
三相并聯輸出(有效值)： 0--120A/三相同相位并聯輸出
相電流長時間允許工作值(有效值)： 10A
每相最大輸出功率：420VA
三相并聯電流最大輸出功率：900VA
三并電流最大輸出允許工作時間：10s
頻率范圍：0--1000Hz 精度：0.001Hz
諧波次數：2--20次 相位：0--360° 精度：0.1°
2、直流電流源：
電流輸出：0--±30A/相；精度 0.2%
3、交流電壓源：
相電壓輸出（有效值）：0--125V/相 精度：0.2%
線電壓輸出（有效值）：0--250V
相電壓/線電壓輸出功率：75VA/100VA
頻率范圍：0--1000H 精度：0.001Hz
諧波次數：2--20次 相位：0--360° 精度：0.1°
4、直流電壓源：
相電壓輸出幅值：0--±150V 精度：0.2%
線電壓輸出幅值：0--±300V
相電壓/線電壓輸出功率： 90VA/180VA
5、開關量端子：
開關量輸入端子：8對
空接點：1--20mA，24V裝置內部有源輸出
電位翻轉：0--6VDC為低電平，15--250VDC為高電平
開關量輸出端子：4對，空接點，遮斷容量：110V/2A，220V/1A。
6、時間測量范圍：
范圍1ms--9999s ，測量精度1ms
7、體積重量：
體積44 (cm)×23 (cm)×48 (cm)；約17.5Kg
8、電源：
AC220V±10% 50Hz 10A

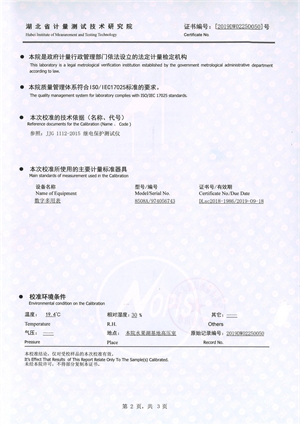

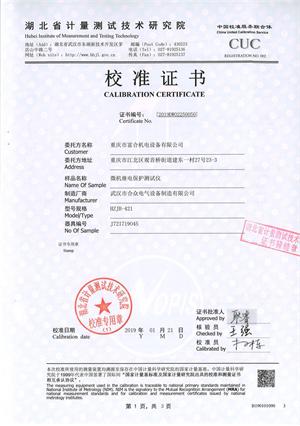

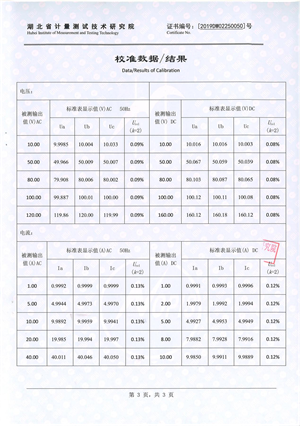

武漢市合眾電氣研發、生產的產品均嚴格按照國際、國家標準及行業規程生產制造，并通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測。同時武漢市合眾電氣全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
我們將嚴格按照《質量及售后服務承諾書》執行相關產品售后服務，我們一如既往地深信優質、系統、全面、快捷的服務是企業發展的基礎。經過多年的不斷探索和進取，我們形成了"以客戶為核心、以質量為企業的第一生命"的服務理念。并以嚴格的質量管理、先進的技術創建國內一流的服務企業為目標，制定了"規范管理制度，嚴格過程控制，保證產品質量，服務顧客滿意"的質量方針，多年來堅持"用戶第一"的原則，構建良好的銷售、售后服務體系，為客戶提供更優質的售前、售中及售后服務!
我們的售后服務承諾是：“3個月內包退，1年內包換、3年免費維修，終身維護”。在未來的日子里，我們將一如既往的堅持三類星級服務！
注：產品詳細信息以實物為準，請購買前與銷售人員進行確認，具體型號參數請參考說明書。
本服務承諾最終解釋權歸武漢市合眾電氣設備制造有限公司所有。
如有任何疑問，歡迎致電：400-027-8848。
1、交流電流源：
相電流輸出（有效值）：0--40A/相，精度0.2%
三相并聯輸出(有效值)： 0--120A/三相同相位并聯輸出
相電流長時間允許工作值(有效值)： 10A
每相最大輸出功率：420VA
三相并聯電流最大輸出功率：900VA
三并電流最大輸出允許工作時間：10s
頻率范圍：0--1000Hz 精度：0.001Hz
諧波次數：2--20次 相位：0--360° 精度：0.1°
2、直流電流源：
電流輸出：0--±30A/相；精度 0.2%
3、交流電壓源：
相電壓輸出（有效值）：0--125V/相 精度：0.2%
線電壓輸出（有效值）：0--250V
相電壓/線電壓輸出功率：75VA/100VA
頻率范圍：0--1000H 精度：0.001Hz
諧波次數：2--20次 相位：0--360° 精度：0.1°
4、直流電壓源：
相電壓輸出幅值：0--±150V 精度：0.2%
線電壓輸出幅值：0--±300V
相電壓/線電壓輸出功率： 90VA/180VA
5、開關量端子：
開關量輸入端子：8對
空接點：1--20mA，24V裝置內部有源輸出
電位翻轉：0--6VDC為低電平，15--250VDC為高電平
開關量輸出端子：4對，空接點，遮斷容量：110V/2A，220V/1A。
6、時間測量范圍：
范圍1ms--9999s ，測量精度1ms
7、體積重量：
體積44 (cm)×23 (cm)×48 (cm)；約17.5Kg
8、電源：
AC220V±10% 50Hz 10A
武漢市合眾電氣研發、生產的產品均嚴格按照國際、國家標準及行業規程生產制造，并通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測。同時武漢市合眾電氣全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
我們將嚴格按照《質量及售后服務承諾書》執行相關產品售后服務，我們一如既往地深信優質、系統、全面、快捷的服務是企業發展的基礎。經過多年的不斷探索和進取，我們形成了"以客戶為核心、以質量為企業的第一生命"的服務理念。并以嚴格的質量管理、先進的技術創建國內一流的服務企業為目標，制定了"規范管理制度，嚴格過程控制，保證產品質量，服務顧客滿意"的質量方針，多年來堅持"用戶第一"的原則，構建良好的銷售、售后服務體系，為客戶提供更優質的售前、售中及售后服務!
我們的售后服務承諾是：“3個月內包退，1年內包換、3年免費維修，終身維護”。在未來的日子里，我們將一如既往的堅持三類星級服務！
注：產品詳細信息以實物為準，請購買前與銷售人員進行確認，具體型號參數請參考說明書。
本服務承諾最終解釋權歸武漢市合眾電氣設備制造有限公司所有。
如有任何疑問，歡迎致電：400-027-8848。
