一、產品概述：

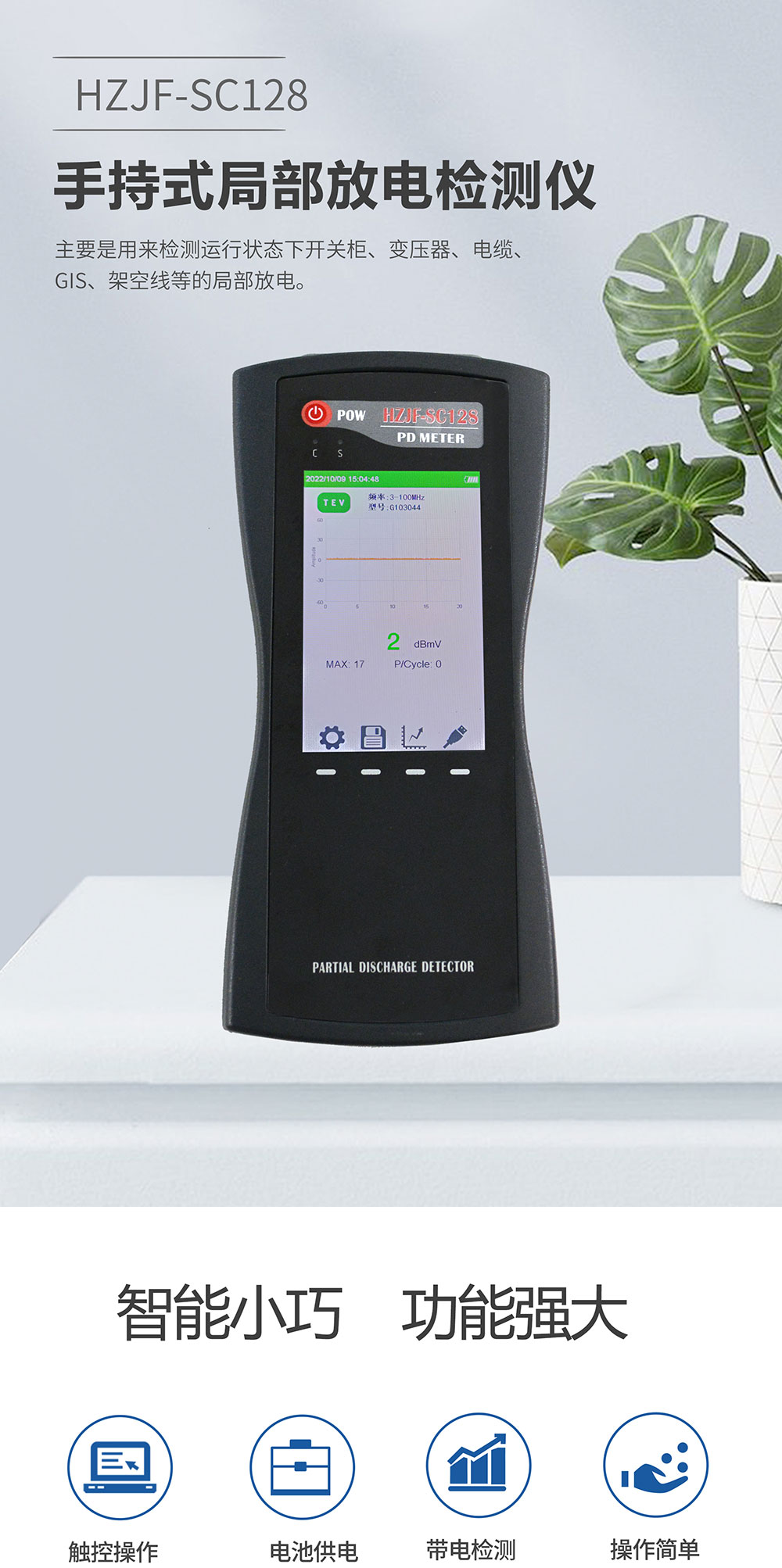

手持式局部放電檢測儀，可廣泛應用于電力系統的局放檢測，包括高壓開關柜、環網柜、電壓/電流互感器、變壓器(包括干式變壓器)、GIS、架空線路、電纜等設備的絕緣狀態檢測，通過以下幾項指標來衡量電氣設備的放電程度：
局部放電強度檢測：通過測量1個工頻周期內的放電信號，根據放電脈沖序列中最大值（dB）來表征局部放電的強度。
局部放電頻度檢測：裝置測量1個工頻周期內的放電信號，提取放電脈沖并根據放電脈沖數量來表征局部放電的頻度。
產品別稱：手持式局放儀、超聲波局部放電檢測儀、局部放電檢測儀、局部放電測試儀、局放儀、局放檢測儀
二、產品特點：

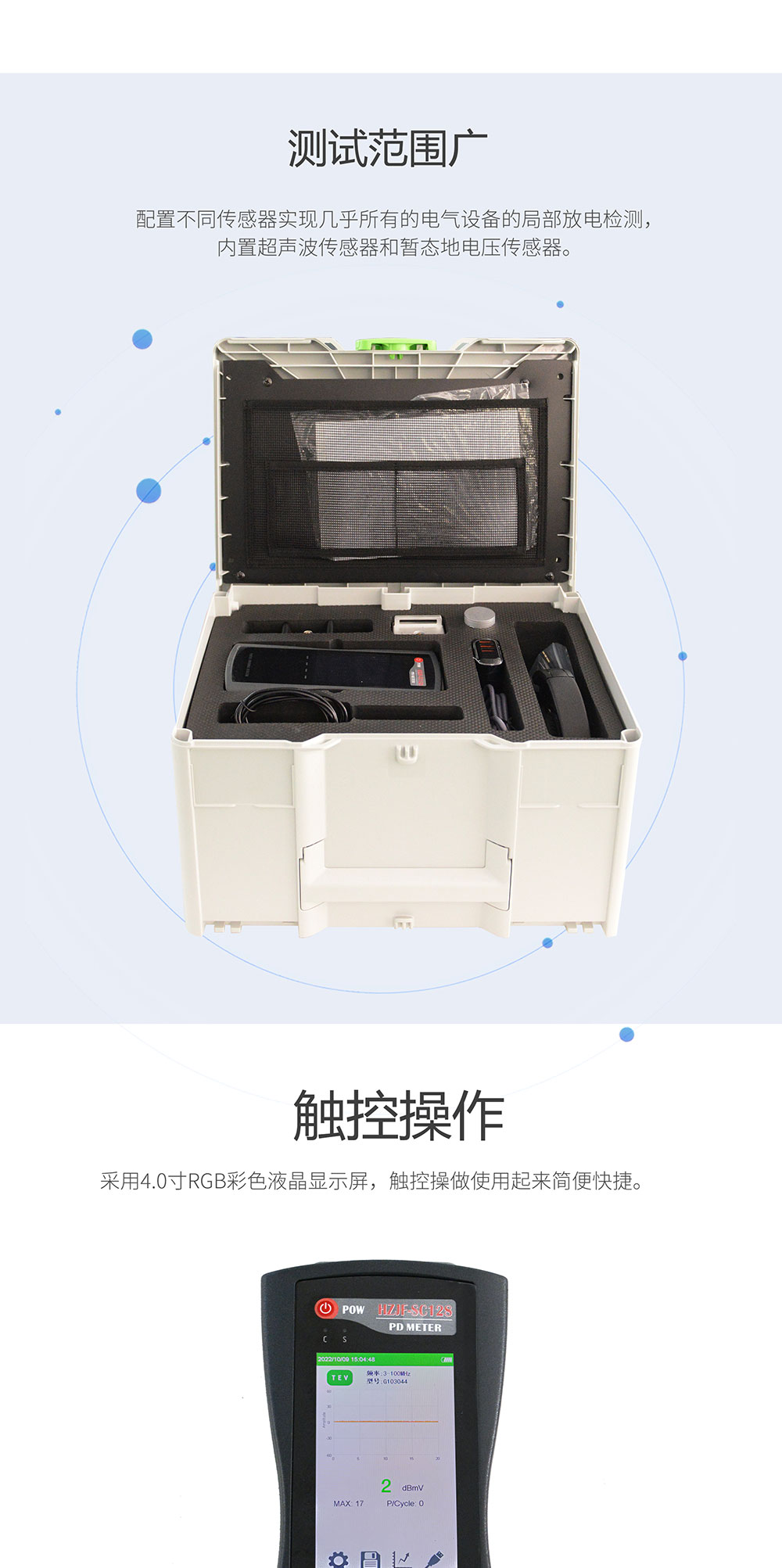

1、配置不同傳感器實現幾乎所有的電氣設備的局部放電檢測；

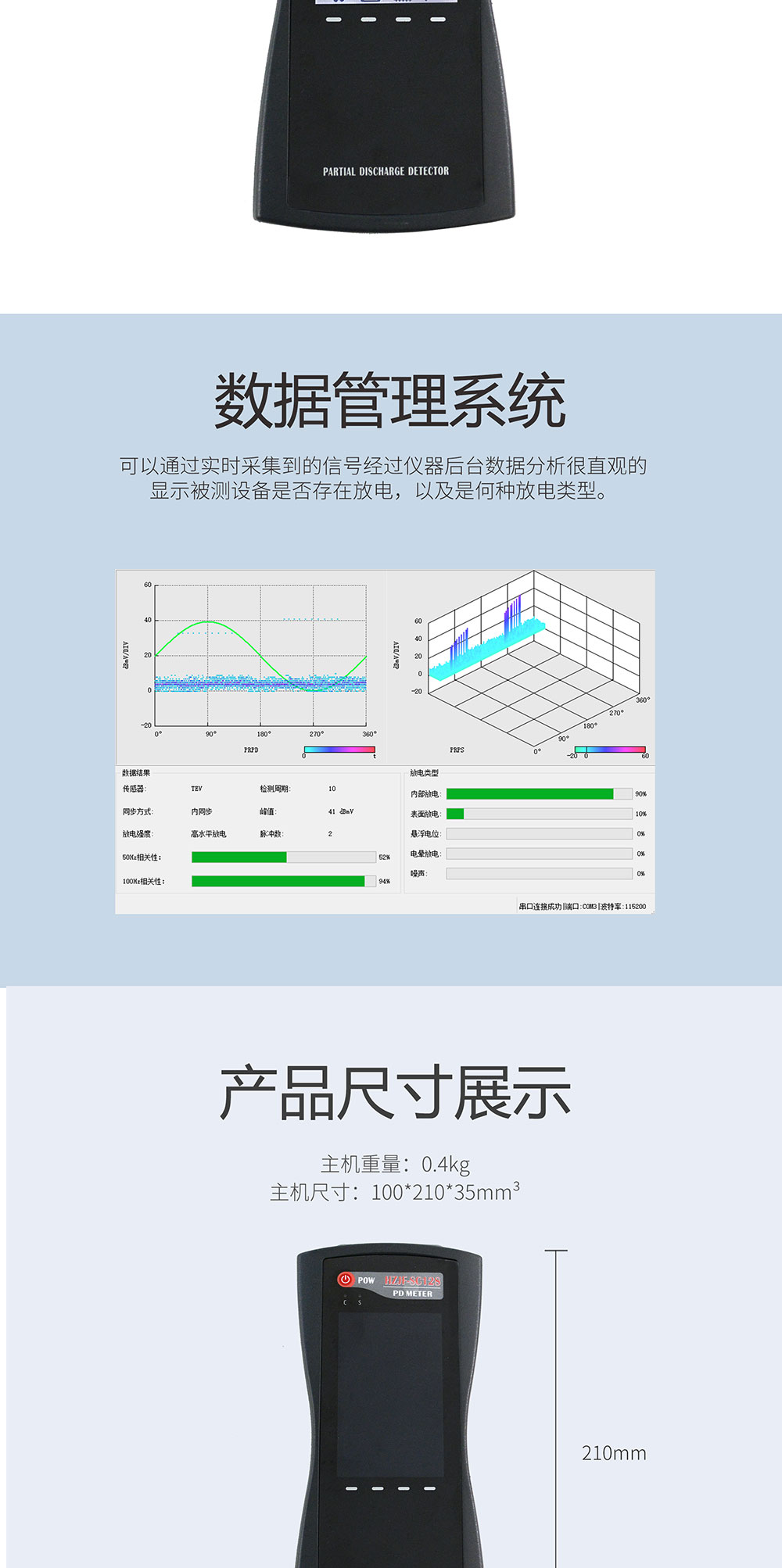

2、人性化的人機界面方便不同設備的數據管理，包括歷史數據變化趨勢的追溯、橫向與縱向數據分析，實現被測設備360°全面診斷；

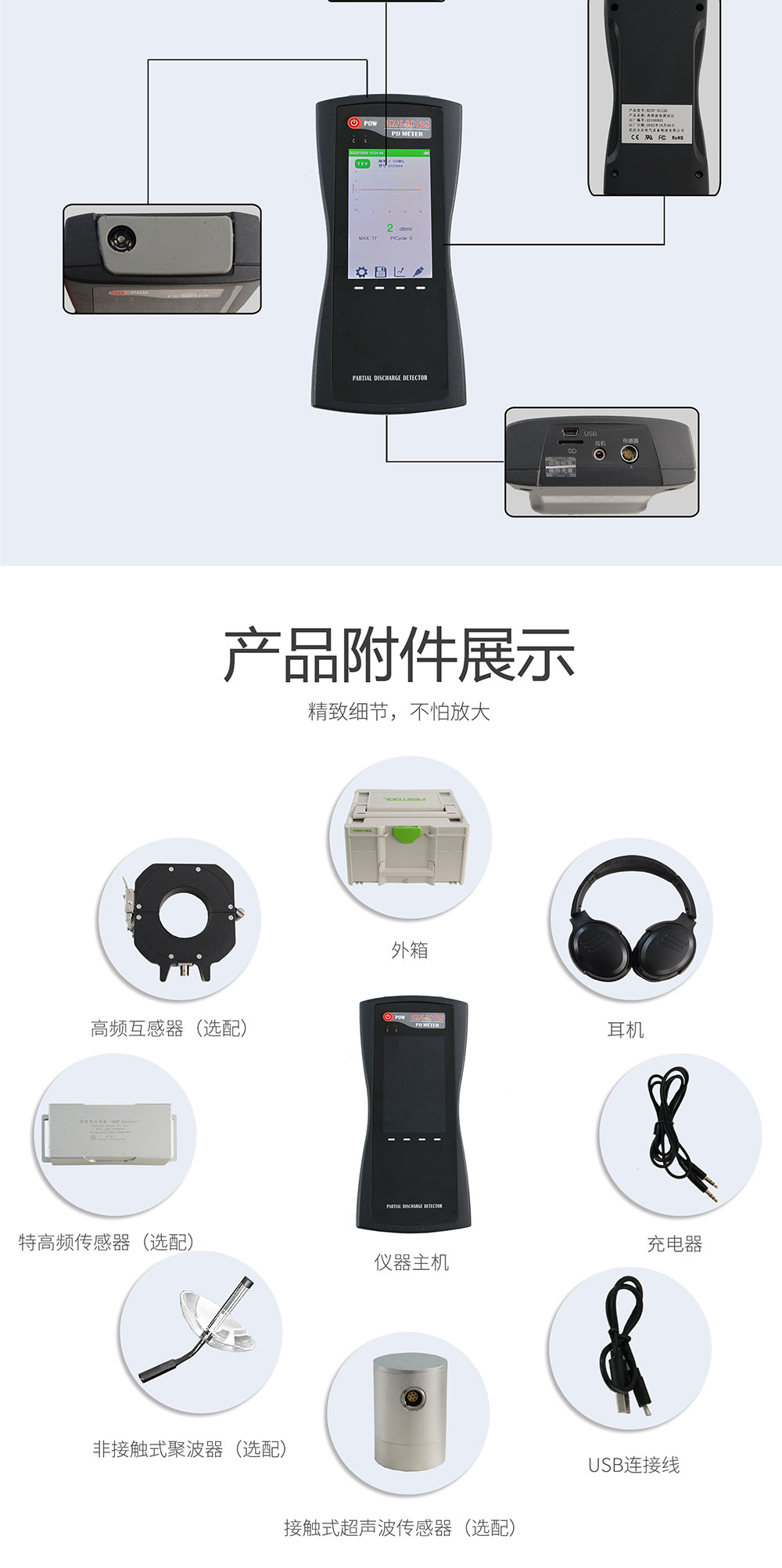

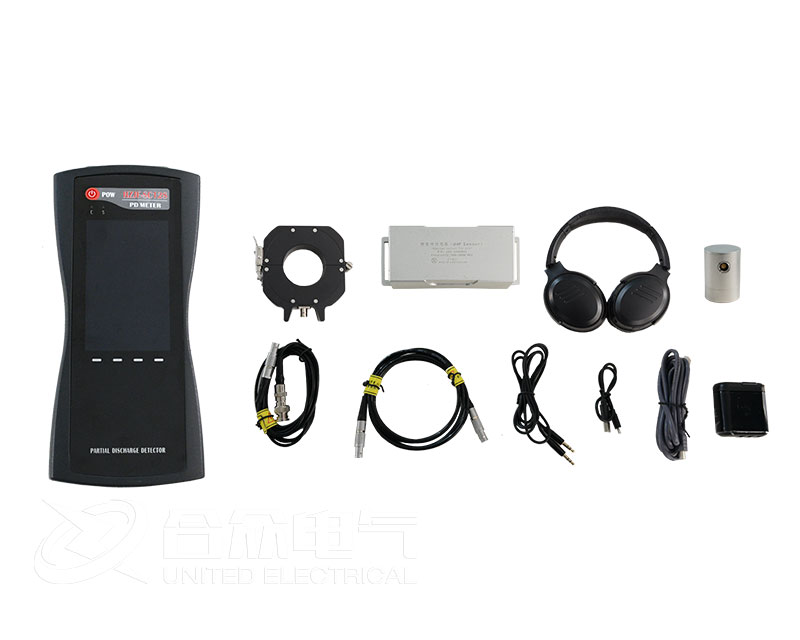

3、內置超聲波傳感器和暫態地電壓(以下簡稱TEV)傳感器，可外接變壓器、GIS、架空線路、電纜等專用傳感器；
4、采用非侵入式檢測方式，測試過程中無需停電，無需額外配置高壓源，比傳統的脈沖式局部放電檢測儀使用更加方便；
5、測試帶寬范圍為30kHz ~ 2.0GHz，適用各種頻段的檢測原理；
|
TEV 測量 |
UHF 測量 |
||
|
測量范圍 |
0-60 dBmV |
檢測頻段 |
300-2000MHz |
|
分辨率 |
1dB |
測量范圍 |
0-60 dBmV |
|
精度 |
±1dB |
精度 |
＜1dBmV |
|
每周期最大脈沖 |
1400 |
傳感器頻段 |
300-2000MHz |
|
測量頻帶 |
3~100MHz |
|
|
|
AA 測量 |
AE 測量 |
||
|
測量范圍 |
-6dBμV~68dBμV |
測量范圍 |
-6dBμV 至 68dBμV |
|
分辨率 |
1dB |
分辨率 |
1dB |
|
精度 |
±1dB |
精度 |
±1dB |
|
傳感器中心頻率 |
40 kHz |
頻率范圍 |
20~200 kHz |
|
HFCT 測量 |
|||
|
傳感器傳輸阻抗 |
5mV/mA |
||
|
檢測頻率 |
1～30MHz |
||
|
靈敏度 |
≤50pC |
||
|
硬件 |
|||
|
外殼 |
ABS |
||
|
顯示 |
4.0 寸RGB液晶屏 |
||
|
連接器 |

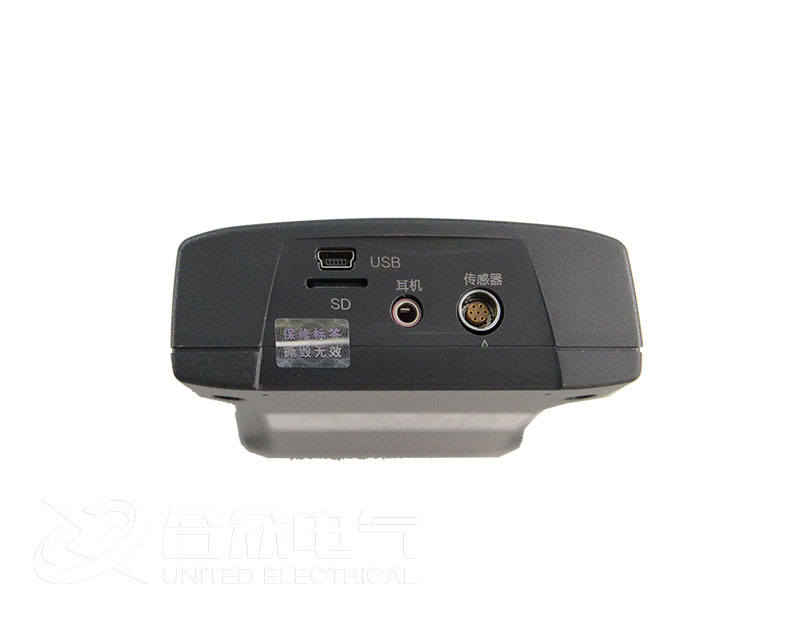

USB 接口(兼充電器輸入) 3.5mm 立體聲耳機插孔 外部超聲波傳感器輸入 |
||
|
耳機 |
最小8 歐姆 |
||
|
SD 卡 |
標配16G ~ 64G |
||
|
內置電池 |
3.7V/5000mAh 鋰電池 |
||
|
工作時間 |
約6 小時 |
||
|
充電器 |
AC 90-264V或DC 5V |
||
|
使用溫度 |
-20 ~ 50℃ |
||
|
濕度 |
20-85% 相對濕度 |
||
|
體積、重量 |
210*100*35(mm) 0.4KG(主機) |
||
武漢市合眾電氣研發、生產的產品均嚴格按照國際、國家標準及行業規程生產制造，并通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測。同時武漢市合眾電氣全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
我們將嚴格按照《質量及售后服務承諾書》執行相關產品服務，我們一如既往地深信優質、系統、全面、快捷的服務是企業發展的基礎。經過多年的不斷探索和進取，我們形成了"以客戶為核心、以質量為企業的第一生命"的服務理念。并以嚴格的質量管理、先進的技術創建國內一流的服務企業為目標，制定了"規范管理制度，嚴格過程控制，保證產品質量，服務顧客滿意"的質量方針，多年來堅持"用戶第一"的原則，構建良好的銷售、售后服務體系，為客戶提供更優質的售前、售中及售后服務!
我們的售后服務承諾是：“3個月內包退，1年內包換、3年免費維修，終身維護”。在未來的日子里，我們將一如既往的堅持三類星級服務！
注：產品詳細信息以實物為準，請購買前與銷售人員進行確認，具體型號參數請參考說明書。
本服務承諾最終解釋權歸武漢市合眾電氣設備制造有限公司所有。
如有任何疑問，歡迎致電：400-027-8848。
|
