電纜故障測試系統的一些測試辦法，我們從了解原來開始了解，能更好的掌握其中技巧。下面來看，電纜故障測試系統的低壓脈沖測試基本原理。

  電纜故障測試系統低壓脈沖測試法具有操作簡單、波形易于識別、準確度高等特點。對于短路、低阻、斷線故障用此法測試，可直接確定故障距離。即使無此類故障，一般高壓閃絡測試前，也可以低壓脈沖法測電纜全長或速度，與閃絡測試波形比較，通常會利于波形分析，達到快速確定故障點目的。

  （1）低壓脈沖測試基本原理

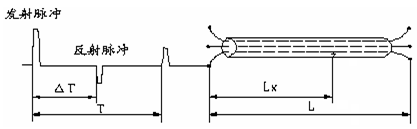

  電纜故障測試系統測量電纜故障時，電纜可視為一條均勻分布的傳輸線，在電纜一端加脈沖電壓，則此脈沖按一定的速度（決定于電纜介質電常數和導磁系數）沿線傳輸，當脈沖遇到故障點（或阻抗不均勻點）就會發生反射，用閃測儀記錄下發送脈沖和反射脈沖之間的傳輸時間△T，則可按已知的傳輸速度V來計算出故障的距離Lx，Lx=V·△T/2，如圖10所示。

  電纜故障測試系統測全長則可利用終端反射脈沖：L=V·T/2

  同樣已知電纜故障測試系統全長可測出傳輸速度：V=2L/T

  以上是電纜故障測試系統的低壓脈沖測試基本原理，如果需要更多功能更強大的電力檢測設備，請聯系合眾電氣在線客服，我們會安排專業的業務經理和您對接。
