一、產品概述：
電力電纜故障測試系統 HZTX-718 電纜故障測試儀，用于電力電纜故障點的距離測量，具有波形易于識別、分辨率高、界面友好、同時支持觸摸按鍵和機械按鍵、易于操作等特點。

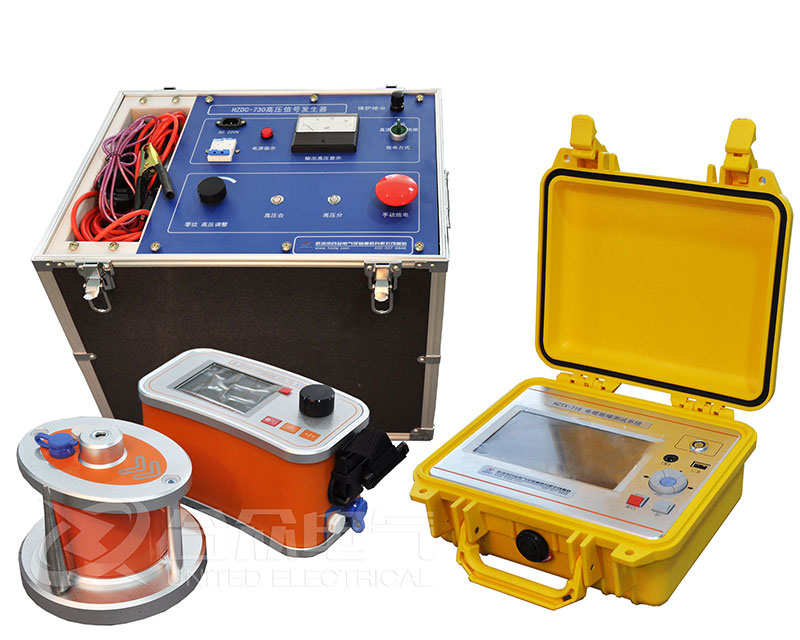

電力電纜故障測距儀 HZTX-718，在低壓脈沖方式下可以獨立使用;在脈沖電流方式下需要和HZCD-730系列高壓信號發生器配合使用;在多次脈沖方式下還須和HZCD-715電纜測試多次脈沖耦合器配合;在測距完成后須使用HZDC-750系列電纜故障定點儀進行精確定點。它們共同組成一套高性能的，能提供多種創新特性的電纜故障查找系統。
產品別稱：電力電纜故障測試儀，電纜故障尋徑儀，電纜故障尋蹤儀，便攜式電纜故障定位系統，地理電纜故障測試儀，電纜故障檢測儀，高壓電纜故障測試儀，電纜故障檢測儀，電力電纜檢測儀，電纜故障定點儀，電纜故障綜合測試儀，電纜故障自動測試儀。
二、功能特點：
1、多種測距方法：
低壓脈沖法：適用于低阻、短路、斷線故障的精確測距，還可用于電纜全長及中間接頭、T型接頭、終端頭的測量，以及波速度的校正。
脈沖電流法：適用于高阻、閃絡型故障的測距，使用電流耦合器從測試地線上采集信號，與高壓部分完全隔離，安全可靠。
多次脈沖法：先進的測距方法，是二次脈沖法的改進。波形明確易于識別，測距精度高。
2. 200MHz實時采樣：
國內同類儀器高采樣頻率，與國際高水平接軌。
提供高0.4m的測距分辨率，測量盲區小，對近端故障和短電纜特別有效。
3.觸摸操作和機械按鍵兩種操作方式
觸摸按鍵，操作更加靈活，具有手勢操作功能。
可以對光標進行拖拽，雙擊操作，定位更加簡單、方便。
兼容機械按鍵操作，五向按鍵，操作更加人性化。
4. LED大屏幕彩色液晶顯示，界面友好：
波形清晰，尤其在多次脈沖測試中，多個波形以不同顏色同時顯示，更易于識別。
l 7寸大屏幕液晶，160°可視角度，亮度達到750cd/m2，達到陽光可視要求。
功能菜單簡單實用，功能強大。
5. 畫中畫暫存顯示功能
界面顯示采用畫中畫方式，由一個主窗口和三個暫存窗口組成，可同時查看三個暫存波形，使波形比較功能更加簡單、直觀、方便。
6. 波形存儲、計算機聯機通訊：
可在機內存儲大量波形。
使用U盤進行波形數據的導出。
可以和計算機(臺式機或筆記本機)連接，進行聯機通訊。
提供計算機后臺管理軟件，對U盤轉儲的數據或聯機數據進行數據管理。
7. 電源管理：
儀器在2分鐘內沒有任何操作時，將減弱背光;10分種沒有操作，將自動關機，以減少電量消耗;當電池欠壓時，儀器也將自動關機，以保護電池。
內置鋰離子電池，配有專用鋰電池充電器，提供可靠的充電方式。
工作時間長：使用充滿電的鋰離子電池，儀器能連續工作7小時以上(電池老化后使用使用時間會縮短)。
8. 堅固機殼，質輕便攜。
HZTX-718電力電纜故障測距儀參數：
1. 工作模式：低壓脈沖、脈沖電流、多次脈沖。
2. 信號增益調節范圍：70dB。
3. 低壓脈沖發射電壓：32V。
4. 最高分辨率：0.4m。
5. 最大采樣頻率：200MHz實時采樣。
6. 最大測距范圍：100km。
7. 測距盲區：2m。
8. 通訊接口：USB,藍牙(選配)。
9. 電源：鋰離子電池組，標稱電壓7.4V。
10. 按鍵：采用丹麥進口按鍵，可靠性不小于1千萬次。
11. 電池供電時間：使用充滿電的聚合物鋰離子電池，可以連續使用7小時以上(隨著電池的老化，連續使用時間會相應縮短)。
12. 充電器：輸入AC220V，50Hz，充電電流1A，充電時間6小時。
13. 體積：274×218×81mm
14. 質量：3.5kg
15. 使用條件：
1) 溫度：-10℃～+40℃;
2) 濕度：5%～90%RH(25℃);
3) 海拔：h<4500m。

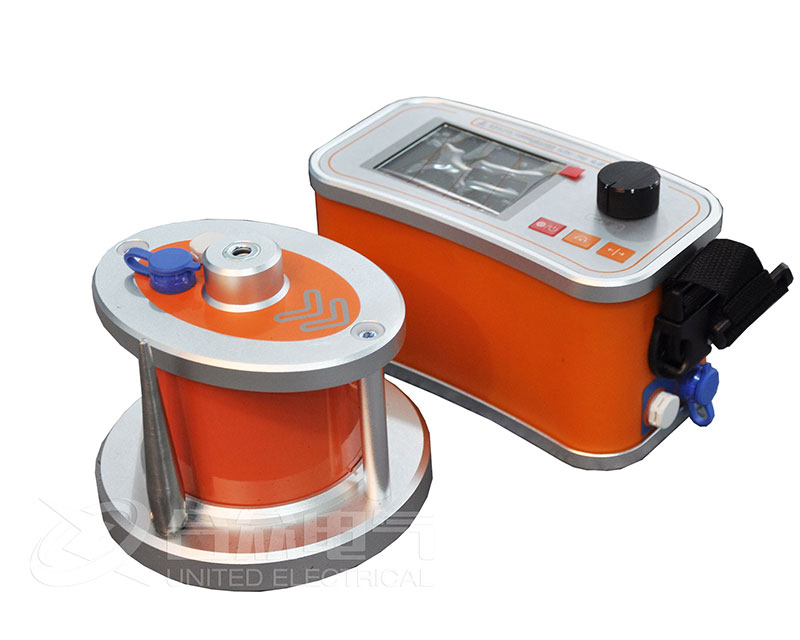

電纜故障定點儀參數：
1. 聲磁同步定點功能：
(1)聲音通道
a) 帶寬
全通：80Hz~1500Hz。
低通：80Hz~400Hz。
高通：200Hz~1500Hz。
帶通：150Hz~600Hz。
b) 信號最大增益：>=80dB。
c) 定點精度：0.1m。
(2)磁場通道
a) 信號最大增益：>80db
2. 聲磁同步背景降噪模式：支持強降噪，自適應降噪，無降噪三種模式。
3. 跨步電壓定點功能(選配功能)
a)最大放大倍數： >80db
4. 電源：
b)電池：內置鋰離子電池組，標稱電壓7.4V，容量3400mAH。
c)使用時間，可連續使用時間>9小時;
d)充電器：輸入AC220V±10%，50Hz;標稱輸出8.4V， 1A
e)充電時間：<6小時。
5. 顯示方式：半透半反320×240彩色液晶。
6. 防水等級：IP65
7. 體積：主機210mm×95mm×115mm。
8. 質量：主機0.6kg;傳感器1.4kg
9. 使用條件：溫度:-10℃-40℃，濕度5-90%RH，海拔<4500m。

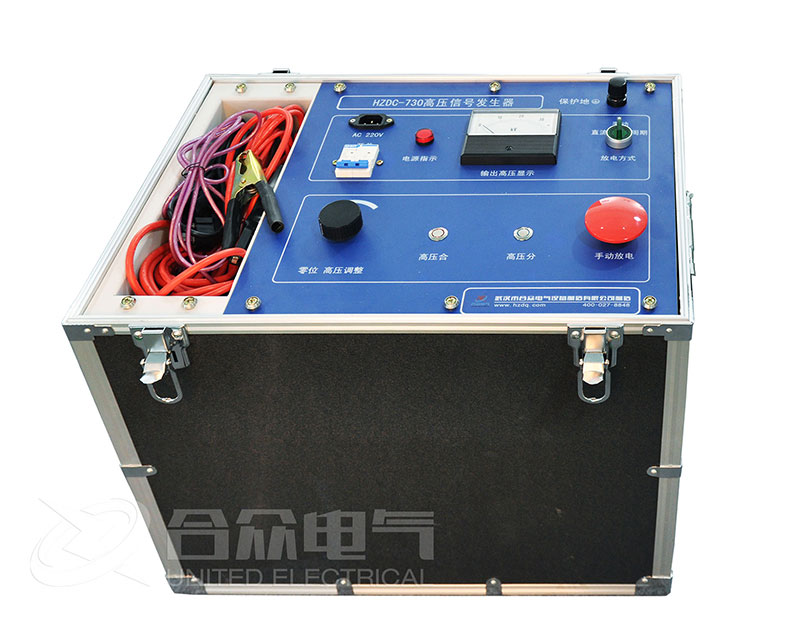

HZCD-730電纜測試高壓信號發生器參數：
1、 輸出沖擊電壓：0～30KV可調
2、 最大儲能：900J
3、 電源：交流220V，50Hz
4、 體積：560mm×520mm×380mm
5、 質量：40kg
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2008質量等管理體系要求。
