由于輸電線路越來越多地使用電力電纜，使得電纜的生產廠家急劇增多，市場的競爭日趨激烈。市場競爭的激烈，帶來的直接后果是電纜質量下降，從而引發電纜的平均故障率要高的多；同時由于電纜多為地埋形式，出故障后人很難觀測到。因此，查找電纜故障便成了電纜行業較突出的問題。

無論是高壓電纜或低壓電纜，在施工安裝、運行過程中經常因短路、過負荷運行、絕緣老化或外力損壞等原因造成故障。電纜故障分為接地、短路、斷線三類。三類電纜故障類型主要有以下幾方面：一芯或兩芯接觸；而相芯間短路；三相芯線完全短路；一相芯線斷線或多相斷線。因此，如何準確快速地判斷電纜故障查找，迅速維護恢復電力系統的正常運行，就成了我們要研究的要點。以下從幾個方面進行闡述，重點為如何減少電纜故障查找時間，為電力系統迅速恢復做出最快的解決方法。最大限度減少由于電纜故障而導致的生產損失。

電纜故障查找方法

1、測聲法

所謂測聲法就是根據電纜故障放電的聲音進行查找，適合于電纜隧道及電纜溝內的電纜故障查找方法。該方法對于高壓電纜芯線對絕緣層閃絡放電較為有效。

2、電橋法

電橋法就是雙臂電橋測出電纜芯線的直流電阻值，再準確測量電纜實際長度，按照電纜長度與電阻的正比例關系，計算故障點。適用于無法直接觀測的直埋或配管電纜。該方法對于電纜芯線間直接短路或短路點接觸中小于1Ω的故障，判斷誤差一般不大于3m，對于故障點接觸電阻大于1Ω的故障，可采用加高電壓燒穿的方法使電阻將至1Ω以下，再按此方法測量。

3、電容電流測定法

電纜在運行中，芯線之間、芯線對地都存在電容，該電容是均勻分布的，電容量與電纜長度呈線性比例關系，電容電流測定法就是根據這一原理進行測定的，對于電纜芯線段線故障的測定非常準確。

電纜故障分析及電纜故障解決

第一類故障：整條電纜被燒斷或某一相被燒斷，此類故障造成配電柜上的電流繼電器動作，電纜在故障處損壞相當嚴重。

第二類故障：電纜各相都短路，同樣，此類故障造成配電柜上的電流繼電器和電壓繼電器都動作，電纜在故障點損壞也很嚴重（可能是受外力引起的）。

第三類故障：電纜只有一相斷路，電流繼電器動作，故障點損傷較輕但表露較明顯?？赡苁窃撓嚯娏魈蠡蛘呤怯呻娎|質量造成。電纜內部短路，外表看不出痕跡，此類故障一般是由于電纜質量造成的，比較少見。

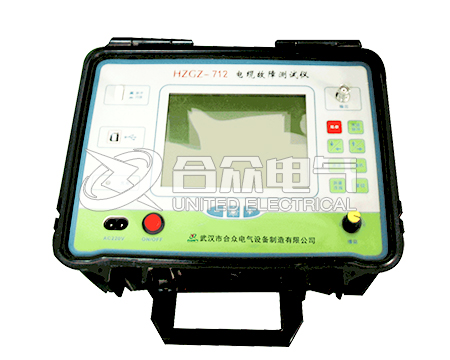

HZGZ-712電纜故障測試儀系統中的測距儀和定位儀結合使用能非常方便地完成測試。同時針對不同故障特征及電纜長度也可獨立完成測試。具體如下：

第一類故障和第二類故障假如電纜較短時（小于500米）可直接使用故障定位儀進行故障定位，無須測距儀配合。只需手持接收機沿路徑（路徑可邊走邊測）走上一遍，即可確定故障點。

第三類故障：由于電纜在故障點處損壞較輕，發射機發出的信號在此泄漏較少，用定位儀故障定位時，指示范圍較窄，這時可先用測距儀測出故障點大概間隔，再用定位儀定位也很方便。

第四類故障：此類故障是目前所有電纜故障中最難測的一種故障，此時可用測距儀分別在電纜兩頭對電纜進行測試，再拿測試結果和實際長度相比較，就可將故障點確定在一個很小的范圍內（1-3米），此時將電纜挖開后再找出可疑點，或干脆將這一段電纜鋸掉（由于低壓電纜很便宜，盡緣要求低，接頭好做），或用定位儀，在這一段范圍采用音頻定位，也可確定故障點。

目前，廣大的電力電纜故障測試儀的用戶所使用的以"沖閃法"為基礎的電纜故障測試儀，在解決低壓電纜的低阻故障和死接地故障時，一般都能用測距儀較方便地粗測出故障點的間隔（此類故障點的間隔測試是無須高壓放電設備的，用的是低壓脈沖法），但故障點定位還是要用打火、放電、聽聲音這一方法，同時該類儀器的路徑儀和定點儀是分開的，這就造成了找準路徑時無法同步定點，而定點時又往往走偏路徑，而且該類儀器的路徑儀由于原理所限，找電纜路徑時，很難找到電纜的正確路徑，一般是在1-2米的寬度之間。

HZGZ-712電纜故障測試儀探測儀從實用性出發，恰好彌補了上述使用缺陷，它可對電纜的"故障點定位、埋深、路徑"同步進行測試。儀器對故障、路徑、埋深的指示非常直觀，不需要做技術分析，也完全不依靠操縱者的經驗。使本來繁瑣的故障測試工作變成一件輕松有趣的事，所以廣大的"沖閃法"電纜儀用戶，假如再擁有一臺HZGZ-712電纜故障測試儀，加上原有的測距儀，就可組成一套較完美的電纜故障測試儀。同時對高壓電纜的低阻、斷路故障也可快速定點，進步工效數倍。

實際上廣大用電企業、單位在日常生產中很少接觸到高壓電纜的維護，由于高壓電纜的維護權一般是由地市級的電力部分專門負責維護的。而低壓電纜的數目要遠遠大于高壓電纜的數目,對于企業、廠礦單位、住宅小區、科研院所、較發達的鄉鎮農村、大專院校、一些中小城市、縣級供電局來說，對低壓電纜故障的解決，才是他們最關心的。事實上低壓電纜用戶需要的是一種操縱簡單，攜帶方便，實用性強，價格便宜，適合野外操縱的工具型測試儀。又由于低壓電纜的盡緣強度較低，測試低壓電纜的故障時假如用打火放電的方法來測，我們發現這種方法有時會造成二次故障，更為嚴重的是，經過打火放電以后會降低電纜的使用壽命，使故障發生率增加，這樣就會嚴重影響到正常供電和生產。
