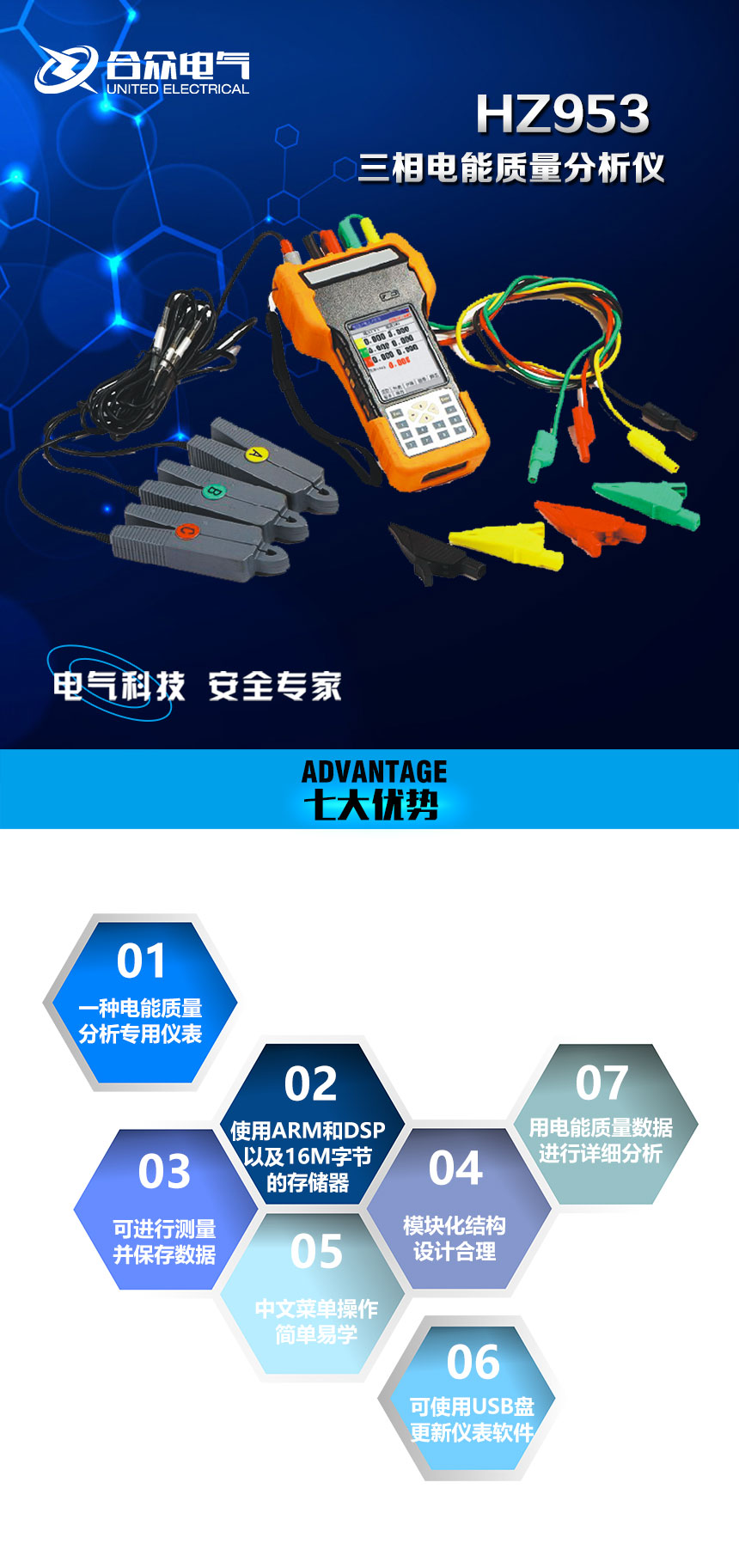

一種電能質量分析專用儀表。
使用ARM和DSP以及16M字節的存儲器；
可進行測量，并保存數據，將其上傳到PC機進行分析；
三相電能質量分析儀，電能質量測試儀，是對電網運行質量進行監測及分析的專用便攜式產品?？梢蕴峁╇娏\(yùn)行中的諧波分析及功率品質分析，能夠?qū)﹄娋W(wǎng)運行進行長時間的數據采集監測。同時配備電能質量數據分析軟件，對上傳至計算機的測量數據進行各種分析。
使用儀表前，請認真閱讀此說明書，了解相關注意事項！
一種電能質量分析專用儀表。
使用ARM和DSP以及16M字節的存儲器；
可進行測量，并保存數據，將其上傳到PC機進行分析；
模塊化結構，設計合理，運行可靠。
中文菜單操作，簡單易學。
可使用USB盤更新儀表軟件，軟件升級簡單、方便；
在PC機上用電能質量數據分析軟件對測量數據進行詳細分析。
|
序號 |
項 目 |
描 述 |
|
1 |
電壓/電流/頻率 |
可測量三相電壓、零線電壓、三相電流、零線電流、頻率等 |
|
2 |
諧波測量 |
可測量至50次諧波，測量結果包括各次諧波電壓、諧波電流的幅值、電壓諧波的總失真度(總畸變率)、各次電壓諧波/電流諧波含有率；可顯示諧波頻譜圖 |
|
3 |
功率/電能測量 |
可測量三相視在功率、有功功率、無功功率、功率因數、三相電能等 |
|
4 |
三相不平衡測量 |
可測量三相電壓不平衡度及正序、負序、零序電壓；三電流不平衡度及正序、負序、零序電流；可顯示電壓矢量、電流矢量 |
|
5 |
監測記錄 |
可長時間地記錄基本的（穩態）電能質量參數，記錄時間間隔從3秒到30分鐘可調。 |
|
6 |
數字示波器 |
可用于查看電壓/電流信號波形 |
表3-2各項檢測功能準確度指標
|
|
可測量范圍 |
測量精確度 |
說明 |
|
電壓/電流/頻率 |
三相電壓：10~700V(真有效值) 零線電壓：1～70V(真有效值) 三相電流：0~1000A(真有效值，選配1000A電流傳感器) 零線電流：0~25A(真有效值，選配25A電流傳感器) 頻率：40~70Hz |
電壓：±0.5% 電流：±0.5% 頻率：±0.01Hz |
此處以A相電壓頻率作為測量頻率 |
|
諧波測量 |
電壓諧波：總諧波、1~50次諧波。 電流諧波：總諧波、1~50次諧波。 |
電壓諧波： ±0.1(%f) 電流諧波：±1% |
|
|
功率測量 |
有功：0.05~700KW 視在：0.05~700KVA 無功：0.05~700KVAR 功率因數：0.00~1.00 有功電能：0.01~10000kWh 視在電能：0.01~10000kVAh 無功電能：0.01~10000kVARh 平均功率因數：0.00~1.00 |
有功：±2% 視在：±2% 無功：±2% 功率因數：讀數±0.005 有功電能：±2% 視在電能：±2% 無功電能：±2% 平均功率因數：讀數±0.005 |
|
|
三相不平衡 |
基波電壓：10~700V(真有效值) 基波電流：0.5~1000A(真有效值) 基波頻率：40~70Hz 相角：0~360o 不平衡度：0.0%~100% |
電壓：0.5% 電流：0.5% 頻率：讀數±0.01Hz 相角：讀數±0.3o 電壓不平衡度：讀數±0.2 電流不平衡度：讀數±0.2 |
此處以A相電壓頻率作為總測量頻率 |
|
監測記錄 |
可記錄參數： 三相電壓、三相電流、零線電流、電壓諧波（總諧波、1~25次諧波）、電流諧波（總諧波、1~25次諧波）、三相不平衡、有功功率、功率因數、波動、閃變 |
記錄時長＝（儀表可記錄最大數據個數×保存時間間隔）/60分鐘 儀表可記錄的最大數據個數 = 18635個 保存時間間隔：3S～30MIN 記錄時長：15小時～388天
|
采集間隔設置3秒，可監測15.5小時，采集間隔設置30分種可監測388天(3秒～30分連續可調) |
|
驟升驟降 |
電壓驟升、電壓驟降以及暫時斷電 |
|
最多可記錄40個事件 |
|
波動 |
電壓波動量：0.1%~10.0% |
測量誤差±5％ |
|
|
閃變 |
短時閃變 長時閃變 |
短時間閃變測量誤差：±5％ 長時間閃變測量誤差：±5％ |
|
|
數字示波器 |
三相電壓、三相電流、零線電壓和零線電流瞬時波形 |
最大采樣頻率：200KHz 最小采樣頻率：100Hz |
|
|
尺寸 |
278×152×85mm |
重量 |
1.6Kg |
|
名稱 |
數量 |
單位 |
|
分析儀主機 |
1 |
臺 |
|
電流傳感器 |
4 |
個 |
|
電壓測試線 |
5 |
根 |
|
電流測試線 |
1 |
根 |
|
鱷魚夾 |
5 |
個 |
|
測試表筆 |
2 |
個 |
|
充電器 |
1 |
個 |
|
光盤 |
1 |
張 |
|
鋁合金機箱 |
1 |
個 |
|
合格證 |
1 |
份 |
|
檢驗報告 |
1 |
份 |
|
說明書 |
1 |
份 |
400-027-8848。
注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
|
