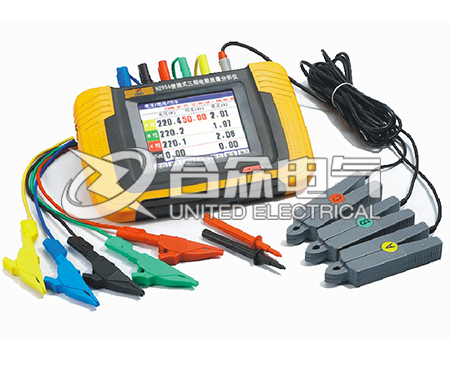

電能質量分析儀基本測量，電壓/電流/頻率

電壓/電流/頻率可測量三相電壓、A相電壓頻率、三相電流以及零線電壓和零線電流。

電能質量分析儀使用的按鈕如下：

返回：返回上一級菜單。

列表：以列表方式顯示基本測量結果。

詳細：顯示三相電壓/三相電流最大、最小、平均值。

趨勢：顯示當前測量時間段內的三相電壓有效值、A相電壓頻率、三相電流有效值的變化趨勢。

瞬態：顯示三相電壓、三相電流以及零線電流的瞬態波形。

暫停：暫停測量結果顯示。

保存：保存當前測量結果。

1)列表顯示

點擊列表鍵，以列表方式顯示結果。第一列數值為三相電壓有效值，從上到下依次為A相電壓、B相電壓、C相電壓和零線電壓。第二列為A相電壓頻率，顯示的是A相電壓頻率。第三列為三相電流有效值，從上到下依次為A相電流、B相電流、C相電流和零線電流。

2)、詳細列表顯示

點擊詳細鍵，顯示在測量過程的電壓、電流、頻率的最大、平均、最小值結果。

3)、趨勢顯示

點擊趨勢鍵，以趨勢圖方式顯示結果。在左上角的列表框中，點擊上/下箭頭鍵，可切換顯示電壓趨勢圖、電流趨勢圖或頻率趨勢圖。在電壓趨勢圖中，由上到下依次為A相電壓、B相電壓和C相電壓。在電流趨勢圖中，由上到下依次為A 相電流、B相電流、C相電流和零線電流，在頻率趨勢圖，顯示的是A相頻率。趨勢圖曲線從左側逐步形成，趨勢圖基準線上的讀數與曲線所繪制的最新數值相對應。趨勢圖低部為時間軸。

4)、暫態波形

點擊暫態鍵，查看基本測量瞬態波形，如圖1-4。在左上角的列表框中，點擊上/下箭頭鍵，可切換顯示三相電壓、三相電流及A相、B相、C相、零線電壓電流波形。示波器上方的數值為選定波形的幅值比例，選擇三相電壓或三相電流時從左到右依次為A、B、C相。選擇單相電壓或電流時，左邊為電壓，右邊為電流。

5)、暫停

點擊暫停鍵，停止當前測量結果顯示。

6)、保存數據

點擊保存鍵，彈出下圖中的界面，可選擇保存數據或保存儀表屏幕?；緶y(cè)量數據都保存在BHs000o1.PSC中。

7)、保存屏幕

在插入U(xiǎn)盤，并且當前無對U盤的操作時，可點擊屏幕左上角的圖標，將當前屏幕保存到U盤。屏幕文件名稱為ddhhmmss.PSC。dd為當前日期(幾日)， hh 為當前小時， mm為當前分鐘， ss為當前秒。
