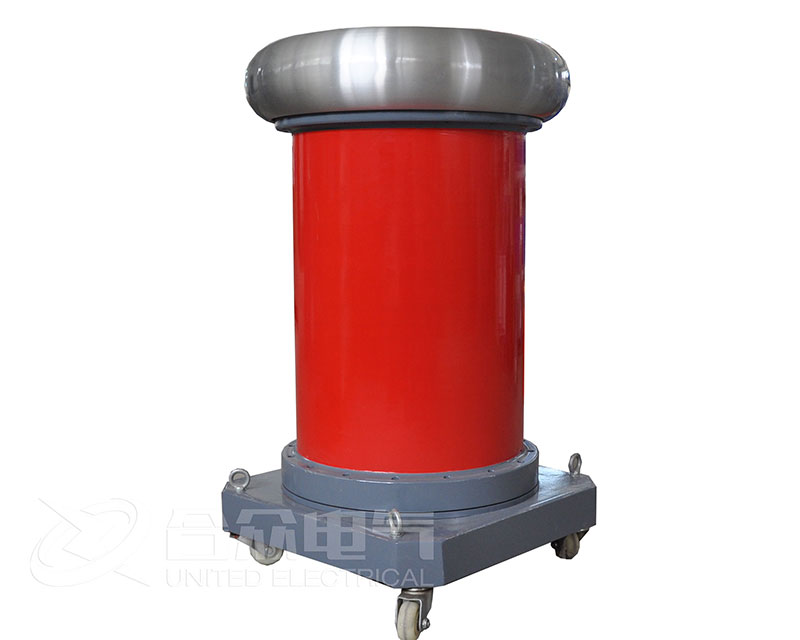

無局放試驗變壓器，嚴格來說，是指在額定電壓下、在規定檢測靈敏度內，其自身內部不產生可檢測到的局部放電的試驗變壓器。它并不是一個獨立的變壓器類別，而是對用于局部放電測試的電源設備提出的極高要求。

它的首要任務是為試品（如電力變壓器、高壓電纜、GIS等）提供一個純凈的、無局放干擾的高壓電源，以便準確測量和判斷試品本身是否存在局部放電以及放電量的大小。

無局放試驗變壓器核心作用

局部放電是電氣設備絕緣劣化的重要標志，是產品出廠和投運前必須嚴格考核的指標。在進行局部放電測試時：

避免誤判：如果試驗變壓器自身存在局部放電，其放電信號會和試品的放電信號混合在一起，導致無法區分。這樣可能會將變壓器自身的放電誤判為試品不合格，或者掩蓋試品真實的微小放電。

保證測試精度：只有背景“噪音”（變壓器自身放電）極低，才能準確檢測出試品微弱的放電信號（通常要求能檢測到幾皮庫侖甚至更低的放電量）。

因此，無局放試驗變壓器是獲得可靠、可信的局部放電測試結果的前提和基礎。

無局放試驗變壓器主要技術特點與要求

為了實現“無局放”，這類變壓器在設計、制造和工藝上比普通試驗變壓器要苛刻得多：

極致優化的絕緣結構：

電場分布均勻：通過精確計算和優化設計（如采用多層圓筒式電極、均壓環、屏蔽層），避免任何部位的電場強度過高而產生電暈或放電。

絕緣介質純凈：通常采用高真空、高潔凈度處理的變壓器油或SF6氣體作為絕緣介質，確保其中無氣泡、無雜質顆粒。

嚴格的工藝控制：

所有內部金屬部件（導線、連接件、電極）必須進行圓角化、拋光處理，消除任何尖角毛刺。

絕緣件（如層壓紙筒、撐條）需進行浸漬、烘干等特殊處理，確保其致密、無氣隙。

裝配環境要求高度潔凈，在真空條件下進行注油/氣，徹底排除空氣和水分。

特殊的繞組設計：

通常采用分段圓筒式繞組或特殊繞制工藝，減少層間和匝間電容，優化沖擊電壓分布。

繞組導線采用漆包線或包覆絕緣層更均勻的線材。

高標準的連接與屏蔽：

高壓出線端采用大尺寸、光滑的均壓球或屏蔽罩，防止終端電暈。

整個變壓器外殼需良好接地并采取電磁屏蔽措施，減少外部干擾注入和內部干擾泄露。
