電力電纜變頻串聯諧振耐壓試驗方案
方案適用于6kV~220kV 交聯聚乙烯（XLPE）絕緣電力電纜的交接試驗、預防性試驗及故障修復后驗證試驗，采用變頻串聯諧振試驗方法，依據GB 50150-2016《電氣裝置安裝工程電氣設備交接試驗標準》、DL/T 474.4-2018《現場絕緣試驗實施導則 — 交流耐壓試驗》及DL/T 596-2021《電力設備預防性試驗規程》制定，旨在檢測電纜主絕緣氣隙、受潮、老化及接頭制作缺陷，保障電纜絕緣性能符合運行要求。
一、試驗原理
基于串聯諧振電路原理，調節變頻電源輸出頻率，使試驗回路中電抗器的感抗與被試電纜的容抗相等，回路達到諧振狀態。此時回路總阻抗最小、電流最大，電纜兩端可獲得數倍于勵磁電壓的高電壓，且輸出電壓波形接近正弦波（畸變率≤1%）。試品擊穿時諧振條件被破壞，電壓自動下降，可有效防止事故擴大，同時試驗電源容量需求遠低于傳統工頻耐壓試驗。
二、試驗準備
（一）試驗對象參數確認
提前核查被試電纜基礎信息，包括型號規格、額定電壓（U0/U）、長度、敷設方式、運行年限及本次試驗類型（交接 / 預試），記錄電纜終端、中間接頭數量及制作工藝，交叉互聯電纜需標注互聯箱位置。
（二）試驗設備選配與檢查

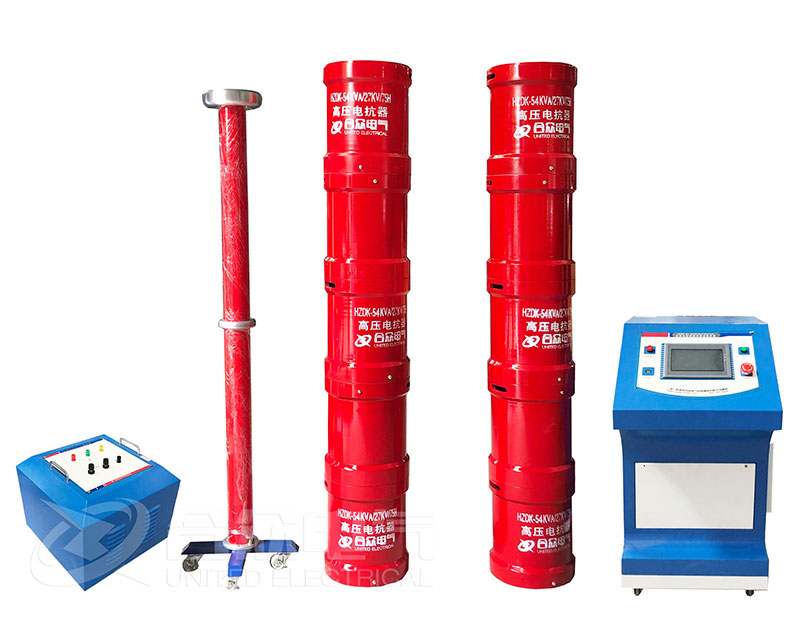

核心設備：變頻串聯諧振試驗裝置（含變頻電源、勵磁變壓器、串聯電抗器、高壓電容分壓器），設備額定電壓、容量需匹配被試電纜，品質因數（Q 值）≥30，頻率調節范圍 20~300Hz。
輔助設備：2500V/5000V 兆歐表、專用放電棒、接地極、溫濕度計、紅外熱像儀、局部放電檢測儀（可選）。
設備檢查：確認所有設備外觀無破損、接線端子牢固，兆歐表校準合格，諧振裝置保護功能（過壓、過流、閃絡、溫升保護）正常，電抗器絕緣電阻≥1000MΩ。
（三）現場準備與安全布置
斷開被試電纜兩端與電網、配電設備的連接，將非試驗相可靠接地，電纜終端頭清潔干燥，無污穢、裂紋及凝露。 劃定試驗區域，設置硬質圍欄，懸掛 “高壓危險，禁止入內” 警示標識，試驗區域與帶電體安全距離≥3 米（10kV）/5 米（35kV）/8 米（110kV 及以上）。
布置獨立接地極，確保試驗設備外殼、電容分壓器、電纜屏蔽層一點接地，接地電阻≤4Ω；試驗現場配備絕緣手套、絕緣靴等安全防護用品，安排專人監護，電纜兩端設置值守人員。
確認試驗環境符合要求：溫度 - 10℃~40℃，相對濕度≤80%，避免在雨、霧、雪及大風天氣進行試驗，海邊、高濕度環境需用硅膠毯包裹電纜終端頭。
（四）預試驗檢測
使用兆歐表測量被試電纜各相絕緣電阻，10kV 電纜≥1000MΩ、35kV 及以上電纜≥10000MΩ，絕緣電阻無明顯偏低則進入正式試驗，否則排查絕緣缺陷。
三、試驗設備參數配置
| 電纜電壓等級 | 試驗類型 | 核心試驗參數 | 電抗器配置參考 | 諧振頻率范圍 |
| 10kV（8.7/10kV） | 交接試驗 | 2.5U0=21.75kV，持續 60min；預試 3.5U0=30.5kV，持續 5min | 2 臺 10kV/1.5A 并聯 | 100~200Hz |
| 35kV（26/35kV） | 預試 / 交接 | 1.7U0=44.2kV，持續 30/60min | 4 臺 26kV/1A 串聯 | 40~80Hz |
| 110kV（64/110kV） | 交接試驗 | 1.7U0=108.8kV，持續 60min | 6 臺 50kV/1A 并聯 | 20~50Hz |
四、試驗操作流程
（一）試驗回路接線
按變頻電源→勵磁變壓器→串聯電抗器→被試電纜→高壓電容分壓器→接地極的順序串聯連接主回路，將電容分壓器電壓信號接入變頻電源，確保所有接線端子緊固、無松動，接線完成后由雙人交叉核對，杜絕錯接、漏接。
（二）諧振調諧
開啟變頻電源，設置頻率掃描范圍 20~300Hz，輸出電壓調至試驗電壓的 10%~30%，緩慢調節頻率。 觀察回路電流、電壓變化，當電流最小、電纜兩端電壓最大時，回路達到諧振狀態，鎖定諧振頻率，記錄此時的頻率、電流值；
若無法找到諧振點，檢查電抗器組合方式或電纜是否開路。 調諧完成后，檢查電壓波形畸變率≤1%，局部放電檢測儀（若使用）基線穩定，無雜散干擾。
（三）升壓與耐壓試驗
按照1~2kV/s的速率緩慢升壓，全程監測試驗電壓、電流、諧振頻率及設備溫升，嚴禁快速升壓或越級升壓。 升壓至試驗電壓后，保持規定耐壓時長，期間持續觀察：
①電壓、電流是否穩定，無突升突降；
②電纜及接頭無放電、異響、焦糊味；
③電抗器表面溫升＜30℃，溫度≤70℃；
④局部放電量≤5pC（交接試驗）/≤10pC（預試）。 耐壓過程中若出現異常，立即按下 “急?！?按鈕，停止升壓并降壓至零，嚴禁帶壓處理故障。
（四）降壓與放電
耐壓時長達到后，以均勻速率緩慢降壓至試驗電壓的 10% 以下，嚴禁直接斷電降壓。 關閉變頻電源，使用專用放電棒對被試電纜、電抗器、電容分壓器進行多次充分放電，放電時間不少于 5 分鐘，確認無殘余電荷后，方可接觸試驗設備及電纜。
（五）復檢測試
放電完成后，再次使用兆歐表測量電纜絕緣電阻，與試驗前對比無明顯下降（下降幅度≤5%），則完成單相反試驗，依次對其余兩相重復上述操作。
五、試驗結果判定
（一）合格判定標準
耐壓過程中，電纜無擊穿、閃絡現象，電壓、電流穩定，無異常波動。 試驗前后電纜絕緣電阻無明顯下降，局部放電量符合規定要求。 設備無故障報警，電抗器、勵磁變壓器無過熱、異響等異常。
（二）不合格判定及處理
耐壓過程中出現電壓驟降、電流突增，或電纜有明顯放電、擊穿聲，判定為絕緣擊穿，需記錄擊穿時的電壓值，采用分段試驗法排查故障點（中間接頭 / 終端頭 / 電纜本體）。
局部放電量超標或絕緣電阻顯著下降，判定為絕緣劣化，需對電纜進行干燥、修復或更換缺陷部位，處理完成后重新試驗。 試驗中設備溫升超標或保護報警，立即停機冷卻，排查設備故障或試驗回路問題，待恢復正常后繼續試驗。
六、特殊場景處理
交叉互聯電纜：試驗前解開互聯箱，逐段試驗時將非試驗段臨時接地，避免感應電壓（未接地段感應電壓可達 5kV 及以上），試驗完成后恢復互聯箱接線。
老舊電纜（運行≥8 年）：適當降低試驗電壓（按 2.5U0 執行），防止絕緣劣化加速，可先進行 0.1Hz 超低頻耐壓試驗預檢，再開展串聯諧振試驗。
跨海 / 長距離電纜：提前用 LCR 電橋分段復測電纜電容，考慮電容容升效應，調整電抗器組合數量；海邊試驗做好鹽霧防護，使用紅外熱像儀確認終端頭無凝露。
GIS終端電纜：試驗時加裝均壓環，降低電暈干擾，確保局部放電檢測精度，GIS 終端與電纜連接部位做好密封防護。
多中間接頭電纜：耐壓過程中重點監測接頭部位，若出現局部放電量突增，立即排查接頭制作缺陷（如防水帶老化、應力錐未推入）。
七、安全注意事項
試驗全程嚴格執行 “一人操作、一人監護” 制度，所有試驗人員需穿戴絕緣防護用品，嚴禁在試驗區域內隨意走動，非試驗人員禁止入內。
試驗設備接線、拆線必須在斷電、放電完成后進行，嚴禁帶壓接線、拆線；接地裝置必須可靠，嚴禁虛接、漏接。 變頻控制器連續運行超30分鐘，停機后不要立即關電源，保持風扇運行散熱；設備出現過壓、過流保護后，需斷開控制回路電源，排查問題后重新啟動。
試驗現場嚴禁吸煙、動火，配備干粉滅火器；雷雨天氣立即停止試驗，切斷所有電源，將試驗設備可靠接地。
試驗完成后，拆除所有臨時接線，恢復電纜原有接地及連接方式，清理試驗現場，確保電纜具備投運條件。
八、試驗記錄與報告
試驗過程中及時、準確記錄所有數據，包括電纜基礎信息、試驗環境（溫濕度、天氣）、設備配置參數、諧振頻率、試驗電壓、耐壓時長、絕緣電阻值、局部放電量、設備溫升及異?，F(xiàn)象（如有）。
試驗完成后編制試驗報告，報告包含試驗依據、試驗設備、操作流程、試驗數據、結果判定及處理建議，附試驗波形圖、局部放電圖譜（可選），試驗記錄及報告需簽字確認，存檔備查。
