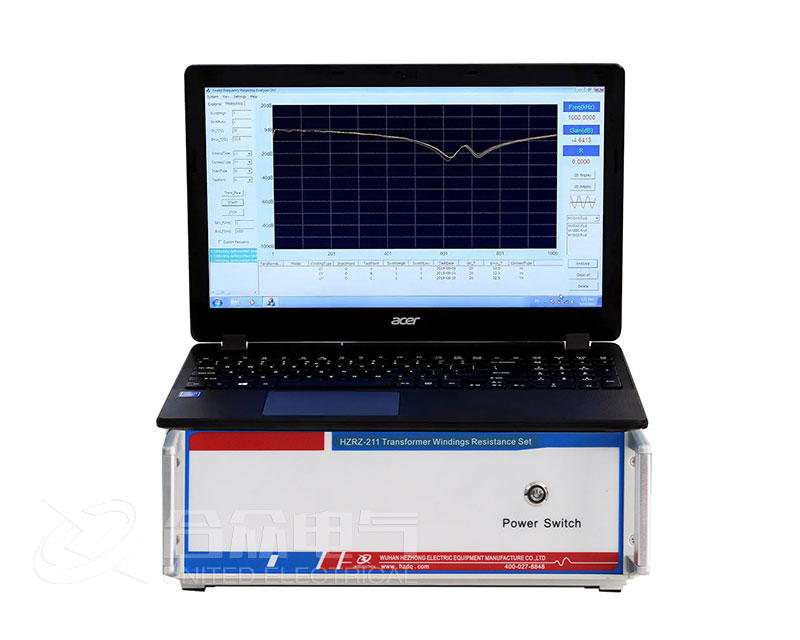

變壓器繞組變形測試儀是診斷電力變壓器繞組健康狀況的核心設備，對于防止變壓器因短路沖擊等導致?lián)p壞至關重要。變壓器在運輸、安裝或運行過程中，可能會遭受各種短路電流的沖擊。巨大的電動力會導致繞組發生不可逆的機械形變，包括：

軸向變形：繞組整體高度降低或鼓包。

徑向變形：繞組直徑變大（膨脹）或變?。ㄊ湛s）。

匝間/餅間短路：繞組局部絕緣損壞，線匝或線餅間短路。

位移：繞組整體發生偏移或扭曲。

這些變形會直接導致變壓器絕緣性能下降，局部放電增加，最終可能引發嚴重的絕緣擊穿事故。

變壓器繞組變形測試儀主要試驗項目就是測量變壓器各個繞組的頻率響應特性。常見的接線方式（遵循DL/T 911《電力變壓器繞組變形的頻率響應分析法》標準）：

端對端末端接地法：這是最標準、最常用的方法。

激勵端：接在繞組的首端（如A端子）。

響應端：接在繞組的末端（如Am端子，對于三角形接法則需要臨時打開連接）。

接地：繞組的末端和鐵芯、外殼一起可靠接地。

分別對高壓側A、B、C相繞組，中壓側Am、Bm、Cm相繞組，低壓側a、b、c相繞組進行測量。

端對端中部接地法：主要用于有中部出線抽頭的繞組。

電容耦合接線法：一種非侵入式方法，適用于某些特殊情況的初步判斷。

試驗周期：

例行試驗（預試）：1-3年一次，或結合大修周期進行。

強制性試驗：在變壓器遭受短路電流沖擊后，必須進行此項測試。

特殊情況下：

變壓器吊罩檢查前后。

變壓器搬遷安裝后。

對變壓器狀態有懷疑時。

適用場景：

故障診斷：判斷變壓器是否因外部短路而受損。

驗收檢驗：新變壓器安裝后或大修后，建立“指紋”檔案或驗證檢修質量。

狀態評估：作為變壓器狀態檢修的重要組成部分。

變壓器繞組變形測試儀應用優勢

高靈敏度：能發現用直流電阻、變比等傳統方法無法發現的早期、輕微繞組變形。

判斷直觀：通過曲線對比，結果清晰明了。

測試安全：測試電壓低（通常<10V），不會對變壓器絕緣造成損害。

現場便攜：現代儀器高度集成，便于攜帶到現場使用。

防止災難性事故：是診斷變壓器繞組機械完整性、防止其帶病運行并最終導致燒毀事故的最后一道、也是最有效的防線。
