直流電阻測試的主要目的是檢測繞組內部是否存在匝間短路、連接不良、分接開關故障、引線接觸不佳或繞組斷線等缺陷。其標準依據設備類型有所不同。

相關國家標準（GB）與國際標準（IEC）

電力變壓器

GB/T 50150-2016 《電氣裝置安裝工程 電氣設備交接試驗標準》

規定：測量應在各分接頭的所有位置上進行。

判斷：同一繞組各相電阻的相互差值，不應大于三相平均值的2%（1600kVA及以下）或1%（1600kVA以上）。與以前測得值比較，其變化不應大于2%。

GB 1094.1-2013 《電力變壓器 第1部分：總則》

IEC 60076-1: Power transformers - Part 1: General

互感器

GB 50150-2016 中對互感器繞組的直流電阻測量也有規定，通常是與出廠值比較，應無明顯差別。

發電機/電動機

GB/T 20160-2016 《旋轉電機絕緣電阻測試》

GB 50150-2016 中規定：測量各相繞組的直流電阻值，相互間差值不應超過最小值的2%。

試驗標準說明：

相互比較：三相電阻的不平衡率是首要判斷依據。

歷史比較：本次測量值與出廠值、交接驗收值或歷年測量值比較，其變化量不應超過允許范圍。

絕對值為輔：在無歷史數據時，電阻的絕對值也可與設計值或同型號產品比較。

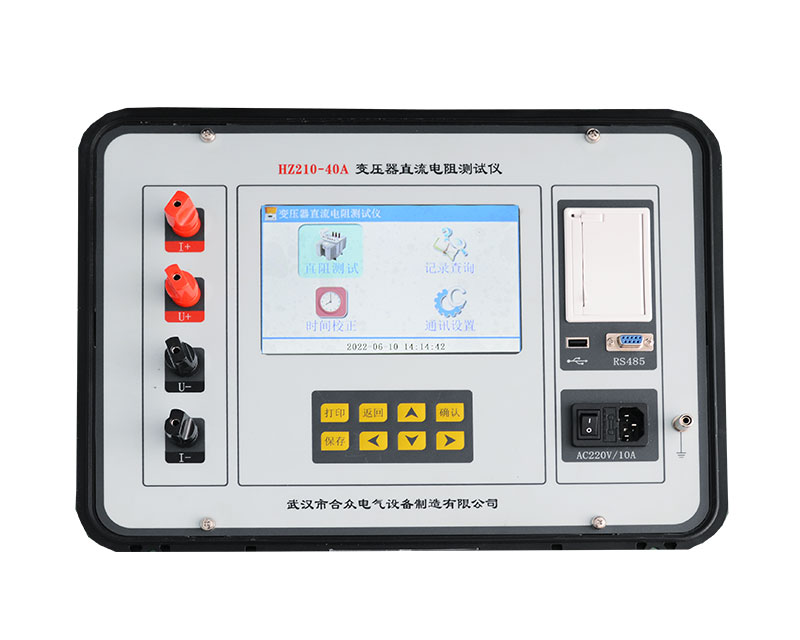

選擇合適的直流電阻測試儀是保證測試準確和高效的關鍵。選型時需考慮以下因素：

測試電流

這是最核心的參數，根據被測設備的容量和電壓等級選擇。

變壓器

≤ 10mA：適用于PT、CVT等電壓互感器。

1A - 10A：適用于中小型配電變壓器（如10kV/400V，容量至2500kVA）。

10A - 50A：適用于中型變壓器（如35kV， 110kV 繞組）。

≥ 50A - 100A+：適用于大型高壓變壓器（如220kV及以上），特別是低壓側為三角接法（△）的繞組，需要大電流來縮短充電時間，穩定測量。

發電機/電動機繞組

通常選擇 10A 左右的測試儀即可滿足大部分需求。

選型原則：在儀器輸出能力和便攜性允許的情況下，選擇較大的測試電流，可以顯著減小電路時間常數（L/R），加快測試速度。

測量范圍與精度

范圍：確保儀器能覆蓋您需要測量的電阻值，從幾毫歐（如開關觸點電阻）到幾十歐（如變壓器高壓繞組）。

精度：通常要求 0.2級（±0.2%讀數）或更高。這是標準規定的硬性要求。

核心技術：消磁與快速穩定

這是現代智能直流電阻測試儀的關鍵區別。

消磁功能：大容量變壓器在測試時，繞組中會產生直流磁通。測試結束后若直接斷電，可能導致鐵芯深度飽和，在下次合閘時產生巨大的勵磁涌流，危及設備安全。優秀的測試儀必須具備“消磁”功能，即在測試結束后自動反向緩慢減小電流，抵消鐵芯中的剩磁。

快速穩定技術：儀器內部采用先進的電橋和算法，能自動補償電感電勢，快速讀取穩定后的電阻值，將測試時間從傳統的數十分鐘縮短到幾十秒甚至幾秒。

安全性與易用性

安全保護：必須具備完善的反電動勢保護（防止斷電時電感反向高壓擊穿儀器）、過流保護、接地報警等。

顯示與存儲：大屏幕液晶顯示，能直接顯示電阻值、電流值、不平衡率等。具備數據存儲和傳輸功能（如U盤、藍牙、Wi-Fi）。

供電方式：交直流兩用，便于現場無源環境使用。

附件：配備長而可靠的測試線、夾鉗，以及適用于變壓器測試的專用長引線。
