自動判斷極性錯誤，變比錯誤；
上位機軟件具有虛擬儀器開放功能；
采用先進獨特電路和DSP技術完美結合，解除阻容移相電路不穩定的問題。
一、產品概述：

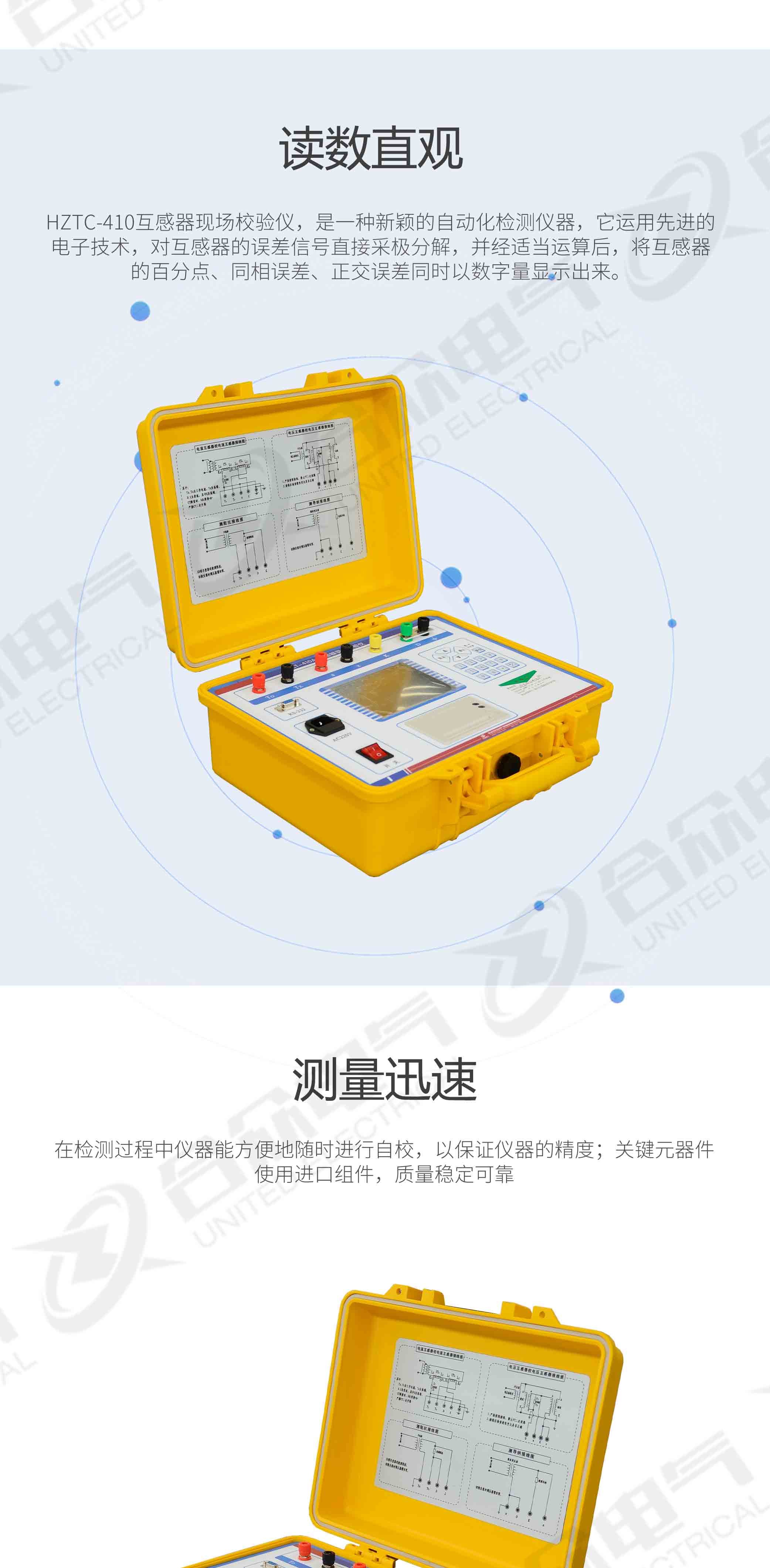

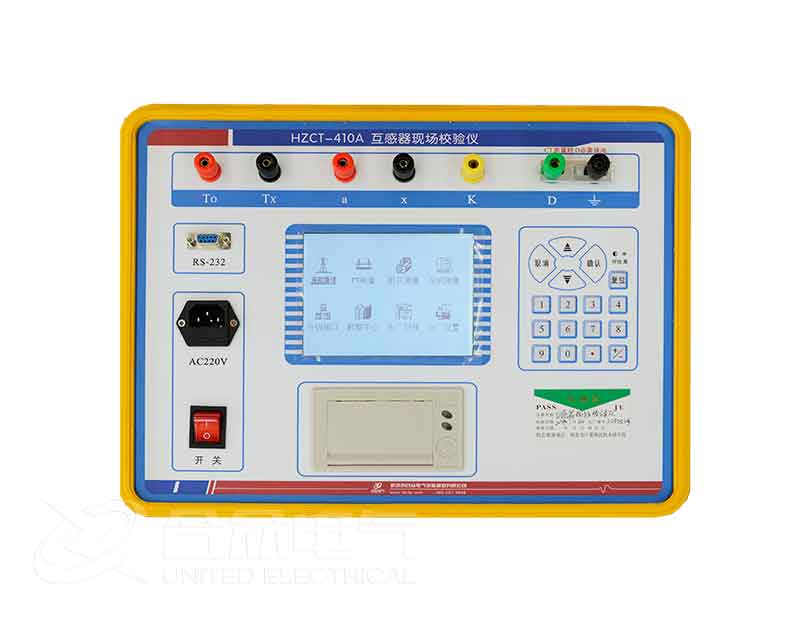

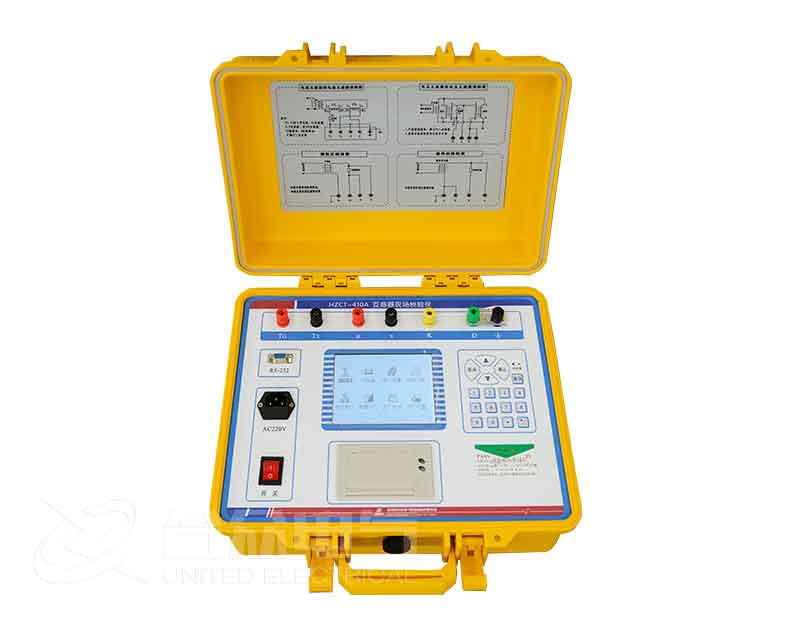

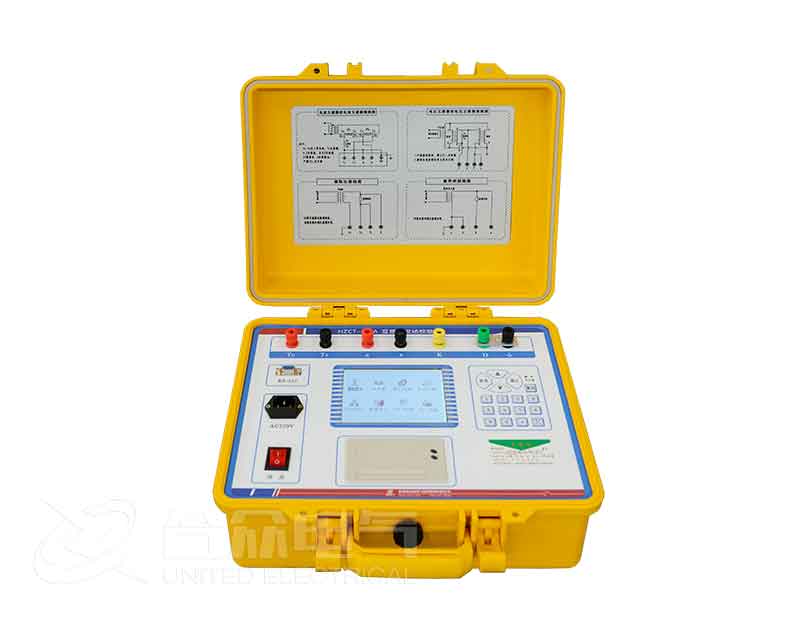

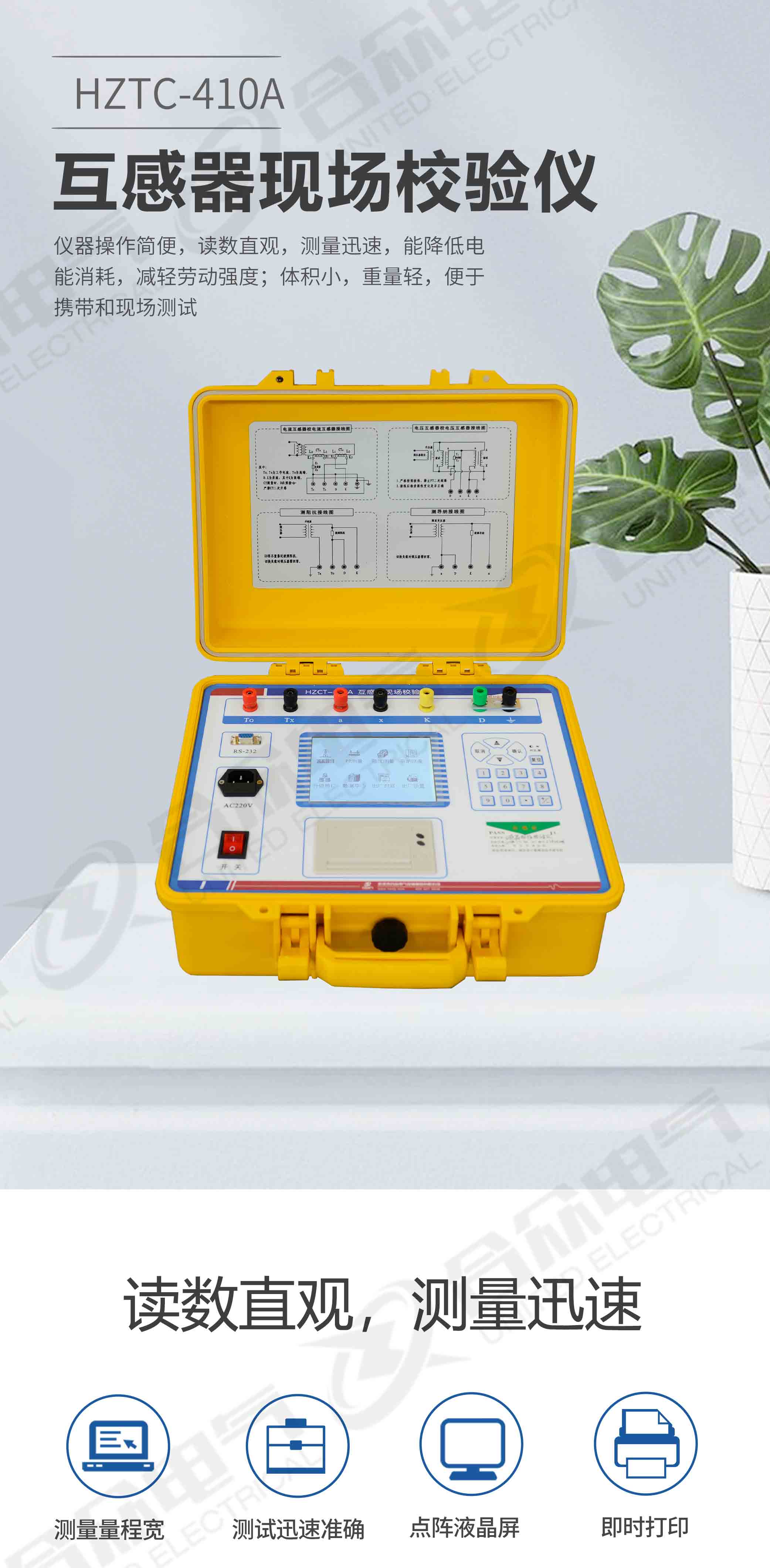

HZTC-410A 互感器現場校驗儀，是一種新穎的自動化檢測儀器，它運用先進的電子技術，對互感器的誤差信號直接采極分解，并經適當運算后，將互感器的百分點、同相誤差、正交誤差同時以數字量顯示出來。
互感器現場校驗儀操作簡便，讀數直觀，測量迅速，能降低電能消耗，減輕勞動強度；體積小，重量輕，便于攜帶和現場測試；儀器能在5%定額工作電流（電壓）下進行測試。
另外要求本公司也能生產檢測S級電流互感器和二次電壓為100/3V的電壓互感器校驗儀，此時儀器能在1%額定工作電流下測量電流互感器的誤差；在檢測過程中儀器能方便地隨時進行自校，以保證儀器的精度；關鍵元器件使用進口組件，質量穩定可靠，廣泛用于計量、供電等部門和互感器生產廠家，是開展互感器檢測的理想儀器。
二、性能特點：
1）采用320×240點陣液晶，可視范圍大，帶長壽命背光照明，方便使用；
2）全中文操作界面，界面美觀；
3）百分表、比差、角差采用特大字體顯示，方便用戶觀測；
4）完全滿足JJG314-1993和JJG314-1994要求，自動采樣；
5）自動判斷極性錯誤，變比錯誤；
6）上位機軟件具有虛擬儀器開放功能；
7）徹底解決S級測量問題；
8）自動切換量程；
9）采用先進獨特電路和DSP技術完美結合，徹底解除阻容移相電路不穩定的問題。
10）功耗：
＜ 15VA（不帶微型打印機）
＜25VA（帶微型打印機）
11）諧波抑制比: ＞ 40db
在檢定互感器時，儀器可以隨時測量被檢互感器次級回路的阻抗或?qū)Ъ{的有功分量和無功分量。
在檢定互感器時，儀器能自動指示極性。當極性錯誤時，儀器能自動切斷差流（差壓）回路，確保儀器輸入電路安全。并發出報警， 提示檢定人員注意。
設備可以作為直角坐標系交流電位計使用，測量交流小電流或交流小電壓。
設備可以與隔離PT及操作箱一起測量電壓互感器的二次壓降。
在檢定互感器時，儀器可以用標準電流互感器或標準電壓互感器作標準，也可以用雙級電流互感器，雙級電壓互感器或感應分壓器作比例標準。
設備可以用整體法或元件法進行周期檢定。
設備使用環境
溫度:5℃--40℃
相對濕度:<80%(25℃)
海拔高度:<2500m
電源頻率:50Hz±0.5 Hz
電源電壓:220V±5V
測量范圍：
同相分量(%): 0.0001～200.0 分辨率:0.0001
正交分量(分):0.001～700.0 分辨率:0.001
阻抗(Ω):0.0001～20.0 分辨率:0.0001
導納：0.0001～20.0 分辨率:0.0001
基本誤差：
同相分量:ΔX=±（X×2%＋Y×2%）±Dx (有1級可選)
正交分量:ΔY=±（X×2%＋Y×2%×34.48）±Dy (有1級可選)
“X”、“Y”——儀器的顯示值
“Dx,Dy”——儀器的量化誤差
Dx=2,Dy=5
百分表：2級(有1級可選)
工作范圍：
1）電流 ：
（1%－149%）In（In =5A）
（5%－149%）In（In =1A）
2）電壓 ：
（5%－149%）Un（Un =100V，150V，100V/√3）
（5%－149%）Un（Un =100V/3）
3、工作負荷：
電流：TO對TX＜0.12Ω cosΦ=1
電壓：a對x＜0.25VA （100V）
武漢市合眾電氣研發、生產的產品均嚴格按照國際、國家標準及行業規程生產制造，并通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測。同時武漢市合眾電氣全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
我們將嚴格按照《質量及售后服務承諾書》執行相關產品服務，我們一如既往地深信優質、系統、全面、快捷的服務是企業發展的基礎。經過多年的不斷探索和進取，我們形成了"以客戶為核心、以質量為企業的第一生命"的服務理念。并以嚴格的質量管理、先進的技術創建國內一流的服務企業為目標，制定了"規范管理制度，嚴格過程控制，保證產品質量，服務顧客滿意"的質量方針，多年來堅持"用戶第一"的原則，構建良好的銷售、售后服務體系，為客戶提供更優質的售前、售中及售后服務!
我們的售后服務承諾是：“3個月內包退，1年內包換、3年免費維修，終身維護”。在未來的日子里，我們將一如既往的堅持三類星級服務！
注：產品詳細信息以實物為準，請購買前與銷售人員進行確認，具體型號參數請參考說明書。
本服務承諾最終解釋權歸武漢市合眾電氣設備制造有限公司所有。
如有任何疑問，歡迎致電：400-027-8848。
設備使用環境
溫度:5℃--40℃
相對濕度:<80%(25℃)
海拔高度:<2500m
電源頻率:50Hz±0.5 Hz
電源電壓:220V±5V
測量范圍：
同相分量(%): 0.0001～200.0 分辨率:0.0001
正交分量(分):0.001～700.0 分辨率:0.001
阻抗(Ω):0.0001～20.0 分辨率:0.0001
導納：0.0001～20.0 分辨率:0.0001
基本誤差：
同相分量:ΔX=±（X×2%＋Y×2%）±Dx (有1級可選)
正交分量:ΔY=±（X×2%＋Y×2%×34.48）±Dy (有1級可選)
“X”、“Y”——儀器的顯示值
“Dx,Dy”——儀器的量化誤差
Dx=2,Dy=5
百分表：2級(有1級可選)
工作范圍：
1）電流 ：
（1%－149%）In（In =5A）
（5%－149%）In（In =1A）
2）電壓 ：
（5%－149%）Un（Un =100V，150V，100V/√3）
（5%－149%）Un（Un =100V/3）
3、工作負荷：
電流：TO對TX＜0.12Ω cosΦ=1
電壓：a對x＜0.25VA （100V）
武漢市合眾電氣研發、生產的產品均嚴格按照國際、國家標準及行業規程生產制造，并通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測。同時武漢市合眾電氣全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
我們將嚴格按照《質量及售后服務承諾書》執行相關產品服務，我們一如既往地深信優質、系統、全面、快捷的服務是企業發展的基礎。經過多年的不斷探索和進取，我們形成了"以客戶為核心、以質量為企業的第一生命"的服務理念。并以嚴格的質量管理、先進的技術創建國內一流的服務企業為目標，制定了"規范管理制度，嚴格過程控制，保證產品質量，服務顧客滿意"的質量方針，多年來堅持"用戶第一"的原則，構建良好的銷售、售后服務體系，為客戶提供更優質的售前、售中及售后服務!
我們的售后服務承諾是：“3個月內包退，1年內包換、3年免費維修，終身維護”。在未來的日子里，我們將一如既往的堅持三類星級服務！
注：產品詳細信息以實物為準，請購買前與銷售人員進行確認，具體型號參數請參考說明書。
本服務承諾最終解釋權歸武漢市合眾電氣設備制造有限公司所有。
如有任何疑問，歡迎致電：400-027-8848。
