互感器試驗設備選型核心原則：根據被測互感器的類型、技術參數、需要進行的試驗項目以及遵循的標準來選擇合適的設備。

選型流程可以遵循以下步驟：

步驟一：明確被測對象

互感器類型：

電流互感器： 需要進行的典型試驗包括：變比測試、極性檢查、勵磁特性（伏安特性）測試、二次繞組直流電阻測試、絕緣電阻測試、誤差校驗等。

電壓互感器： 需要進行的典型試驗包括：變比測試、極性檢查、空載電流測試、二次繞組直流電阻測試、絕緣電阻測試、誤差校驗等。

類型細分： 是電磁式還是電容式？是保護用還是計量用？這決定了試驗項目的側重點和精度要求。

關鍵電氣參數：

額定一次/二次電流： 例如 600A/5A, 1000A/1A。

額定一次/二次電壓： 例如 10kV/100V, 35kV/100V。

準確級/準確限值系數： 例如 計量用0.2S級，保護用5P20、10P20。

額定容量： 例如 10VA, 15VA, 20VA。

步驟二：確定必需的試驗項目

試驗項目	主要設備名稱	選型關鍵參數
變比 & 極性	互感器綜合測試儀	最大測試電流/電壓：必須覆蓋被測互感器的額定值。例如，測試600A/5A的CT，儀器輸出電流應≥5A。精度：通常要求比被測互感器高2-3個等級。
勵磁特性（伏安特性）	互感器綜合測試儀 / 伏安特性測試儀	輸出電壓：足夠高以擊穿飽和點，特別是保護用CT（如5P20），可能需要數百甚至上千伏。輸出電流：能提供足夠的勵磁電流。
二次繞組直流電阻	直流電阻測試儀	測量范圍：覆蓋mΩ到數十Ω的范圍。測試電流：選擇合適的電流以獲得穩定準確的讀數。
絕緣電阻	絕緣電阻測試儀（兆歐表）	測試電壓：如500V, 1000V, 2500V, 5000V。根據互感器額定電壓選擇。測量范圍：通常高達數TΩ。
工頻耐壓	工頻耐壓試驗裝置	輸出電壓：必須滿足規程要求的試驗電壓（如2kV, 3kV）。容量：足夠大以保證在擊穿前能維持電壓。
誤差校驗	互感器校驗儀 & 標準互感器	精度：校驗儀和標準互感器的精度必須遠高于被測互感器（通常高2-3個等級）。測試范圍：匹配被測互感器的電流/電壓和變比。

步驟三：設備選型的關鍵考量因素 功能集成度：

單一功能設備： 精度高，性能穩定，適合實驗室或單一任務。

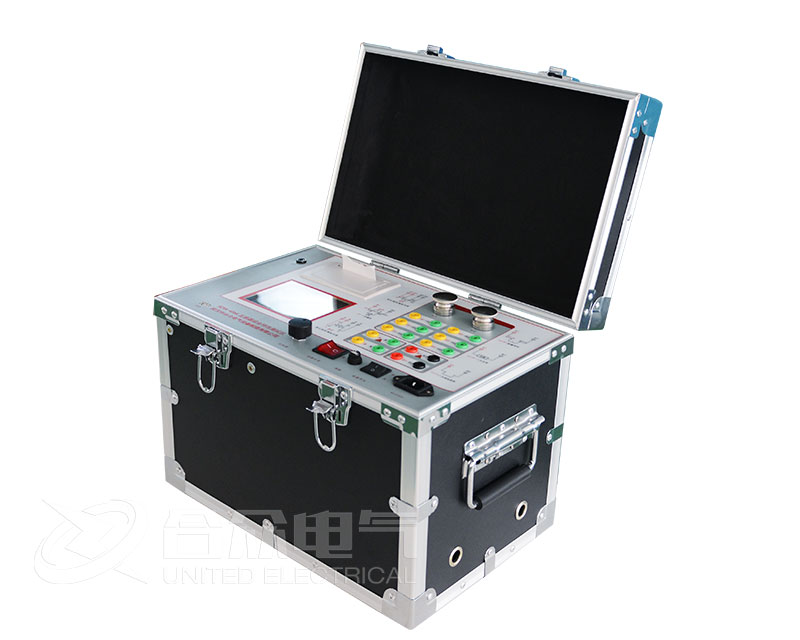

多功能綜合測試儀： 效率高，便于現場攜帶，一臺設備可完成變比、極性、勵磁、直阻等多種測試。這是目前現場試驗的主流選擇。

精度與量程：

精度： 必須滿足標準要求，通常設備的精度應比被測互感器高2-3個等級。

量程： 設備的輸出和測量范圍必須完全覆蓋所有被測互感器的規格。寧大勿小，但要考慮性價比。

自動化與智能化：

操作界面： 彩色大屏、觸摸屏操作更便捷。

數據存儲與導出： 支持存儲大量測試數據，并能通過U盤或無線方式導出，方便生成報告。

自動計算與判斷： 能自動計算10%（5%）誤差曲線、拐點電壓/電流，并與標準限值對比，給出合格/不合格結論。

便攜性與供電：

現場使用： 設備應重量輕、體積小、堅固耐用。

供電方式： 支持交流220V和內置鋰電池供電，以適應不同現場環境。

品牌與售后：

選擇行業內信譽良好、技術成熟的品牌，如：武漢市合眾電氣。

完善的售后服務和技術支持至關重要。
