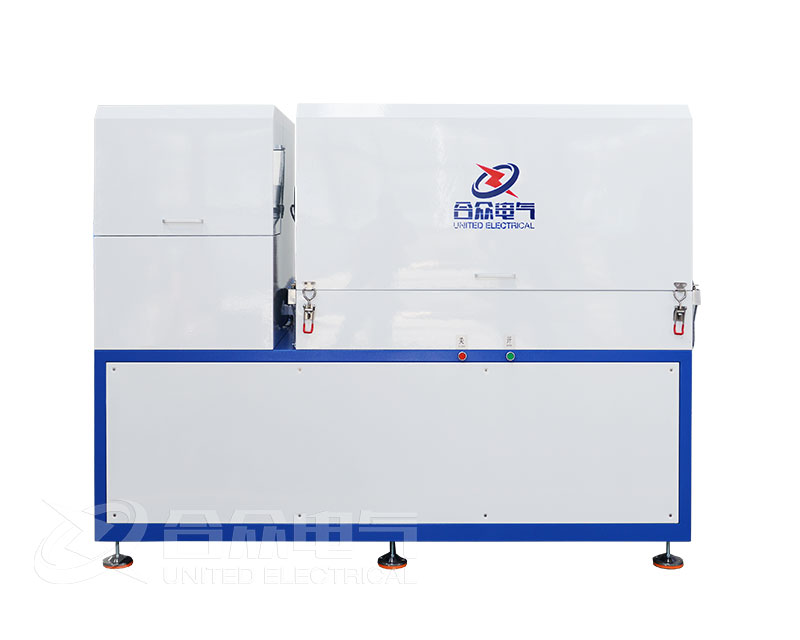

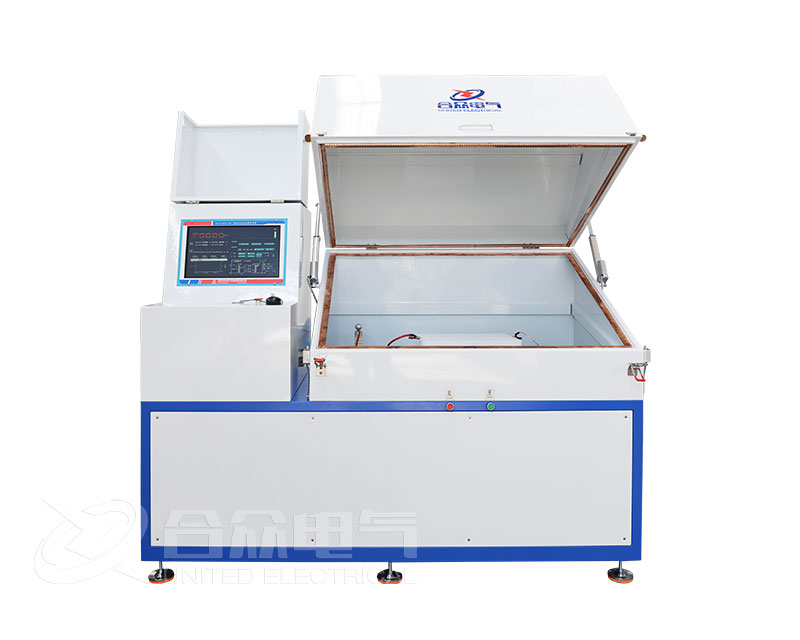

一、產品概述：
試驗裝置適用于供配電系統，電力變壓器制造廠、工礦企業、科研部門等，對各種高壓電氣設備、電器元件、絕緣材料進行工頻交流高壓下的絕緣強度試驗，是高壓試驗中不可少的重要設備。巧妙的將無局放試驗裝置（變壓器控制部分）和局部放電檢測儀結為一體，外觀亮麗輕巧，使測試過程更加方便簡單。
局部放電檢測儀是近年來新研制生產的又一新穎局部放電檢測儀。廣泛適用于變壓器、互感器、高壓開關、氧化鋅避雷器、電力電纜等各種高電壓電工產品的局部放電的測量，產品的型式試驗，絕緣的運行監督等。本儀器檢測靈敏度高，試樣電容覆蓋范圍大，適用試品范圍廣，輸入單元（檢測阻抗）配備齊全，頻帶組合多（九種）。儀器經適當定標后能直讀放電脈沖的放電量。
1、控制臺
（1）電源輸入：AC220V ±10%
（2）容 量：5KVA
（3）輸入電流：23A
（4）輸出電壓：0-5000V
（5）輸出電流：1A
（6）電壓測量精度：0.5%
（7）電流測量精度：0.5%
2、局放儀
（1）可測試品的電容量范圍6PF—250μF
（2）檢測靈敏度（表一）
|
輸入單元序號 |
調諧電容 |
單位 |
靈敏度（微微庫）（不對稱電路） |
|
1 |
6-25-100 |
微微法 |
0.02 |
|
2 |
25-100-400 |
微微法 |
0.04 |
|
3 |
100-400-1500 |
微微法 |
0.06 |
|
4 |
400-1500-6000 |
微微法 |
0.1 |
|
5 |
1500-6000-25000 |
微微法 |
0.2 |
|
6 |
0.006-0.025-0.1 |
微 法 |
0.3 |
|
7 |
0.025-0.1-0.4 |
微 法 |
0.5 |
|
8 |
0.1-0.4-1.5 |
微 法 |
1.0 |
|
9 |
0.4-1.5-6.0 |
微 法 |
1.5 |
|
10 |
1.5-6.0-25 |
微 法 |
2.5 |
|
11 |
6.0-25-60 |
微 法 |
5.0 |
|
12 |
25-60-250 |
微 法 |
10 |
|
7R |
電 阻 |
|
0.5 |
（表一）
（3）放大器頻帶：
低端：10KHZ、20KHZ、40KHZ任選
高端：80KHZ、200KHZ、300KHZ任選
（4）放大器增益調節：粗調六檔，檔間增益20±1db；細調范圍≥20db
（5）時間窗
窗寬：可調范圍15゜～150゜
窗位置：每窗可旋轉0゜～170゜
兩個時間窗可分別開或同時開
（6）放電量表：
指針式表頭：
對數刻度1-10-100誤差＜±5%（以滿刻度計）
線性刻度0-100 誤差＜±5%（以滿刻度計）
數字表頭：以31/2LED數字顯示
誤差＜±5%（以滿刻度計）
（7）橢圓時基：
頻率50HZ、100HZ、150HZ、200HZ、400HZ
橢圓旋轉：以30゜為一檔，可作120゜旋轉。
顯示方式：橢圓——直線
（8）內、外零標功能
3、無局放工頻試驗變壓器
（1）額定容量：5KVA
（2）原邊額定電壓：200V 原邊額定電流：25A
（3）副邊輸出電壓：5KV 副邊額定電流：1000mA
（4）空載電流：5%
（5）波形畸變率：≤3%
（6）過壓能力：在110%UH時間60S下過電壓不造成試驗變壓器絕緣損壞，此時波形畸變率≤5%
（7）絕緣水平：低壓端工頻耐5KV/min
（8）介質損耗：≤0.5%
（9）局部放電量：100%UH下小于3PC，80%UH下小于2PC
4、耦合電容器
（1）額定電壓：5KV
（2）電容量：1000PF
（3）分壓比：1000:1
（4）介質損耗：<0.2%
（5）測量精度：≤±1%
5、隔離濾波變壓器
（1）輸入電壓：220V±10%
（2）輸出電壓：220V±10%
（3）額定容量：5KVA
（4）空載損耗：≤5%
（5）阻抗電壓：≤5%
（6）阻尼電阻功率：20-10000W
（7）衰減特性：10KHZ-100KHZ>20DB,100KHZ-30MHZ>60DB
