1、在檢定互感器時，儀器可以隨時測量被檢互感器次級回路的阻抗或?qū)Ъ{的有功分量和無功分量。
2、設備可以作為直角坐標系交流電位計使用，測量交流小電流或交流小電壓。
3、設備可以與隔離PT及操作箱一起測量電壓互感器的二次壓降。

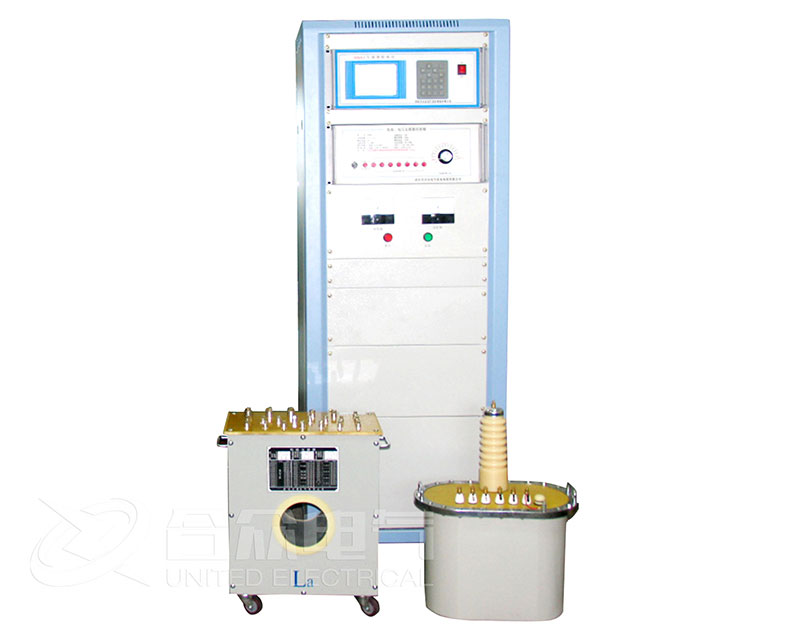

HZTC-407型電流、電壓互感器校驗裝置，主要由HZCT-II型互感器校驗儀、HZFH-Y電流電壓負載箱、調壓控制部分、專用測試線、大電流導線、自升流電流標準、自升壓電壓標準、專用聯機線、互感器校驗軟件等主要部分組成。是一種新穎的自動化檢測儀器，它運用先進的電子技術，對互感器的誤差信號直接采極分解，并經適當運算后，將互感器的百分點、同相誤差、正交誤差同時以數字量顯示出來。儀器操作簡便，讀數直觀，測量迅速，能降低電能消耗，減輕勞動強度；體積小，重量輕，便于攜帶和現場測試；儀器能在5%定額工作電流（電壓）下進行測試；另外要求本公司也能生產檢測S級電流互感器和二次電壓為100/3V的電壓互感器校驗儀，此時儀器能在1%額定工作電流下測量電流互感器的誤差；在檢測過程中儀器能方便地隨時進行自校，以保證儀器的精度；關鍵元器件使用進口組件，質量穩定可靠，廣泛用于計量、供電等部門和互感器生產廠家，是開展互感器檢測的理想儀器。執行標準：JJG313-2010,JJG314-2010
二、產品特點：
1、電流、電壓互感器校驗裝置，和用于檢定準確度級次0.01級至10級,額定二次電流為5A、1A電流互感器和額定二次電壓為100V、100/√3V、150V（100/3V、220V）的電壓互感器。測量結果直接數字顯示,并可為用戶配上RSC232接口,方便地與計算機相聯.
2、在檢定互感器時，儀器可以隨時測量被檢互感器次級回路的阻抗或?qū)Ъ{的有功分量和無功分量。
3、在檢定互感器時，儀器能自動指示極性。當極性錯誤時，儀器能自動切斷差流（差壓）回路，確保儀器輸入電路安全。并發出報警，提示檢定人員注意。
4、設備可以作為直角坐標系交流電位計使用，測量交流小電流或交流小電壓。
5、設備可以與隔離PT及操作箱一起測量電壓互感器的二次壓降。
6、在檢定互感器時，儀器可以用標準電流互感器或標準電壓互感器作標準，也可以用雙級電流互感器，雙級電壓互感器或感應分壓器作比例標準。
|
測量范圍 |
同相分量(%): 0.0001～200.0 |
分辨率:0.0001 |
|
正交分量(分):0.001～700.0 |
分辨率:0.001 |
|
|
阻抗(Ω):0.0001～20.0 |
分辨率:0.0001 |
|
|
導納：0.0001～20.0 |
分辨率:0.0001 |
|
|
工作電源 |
AC220V±10% 50Hz±10% |
|
|
工作環境 |
溫度0℃～+40℃ |
|
|
相對濕度≤85%（25℃） |
||
|
調壓控制輸出容量 |
7kVA（250V 30A）可根據要求擴展 |
|
|
調壓器調節細度 |
優于0.04V |
|
|
基本誤差 |
同相分量:ΔX=±（X×2%＋Y×2%）±Dx (有1級可選) |
|
|
正交分量:ΔY=±（Y×2%＋X×2%×34.38）±Dy(有1級可選) |
||
|
“X”、“Y”——儀器的顯示值 |
||
|
“Dx,Dy”——儀器的量化誤差 |
||
|
百分表 |
1.5級 |
|
|
輸出電流、輸出電壓 |
2級 |
|
|
工作范圍 |
電流：（1%－149%）In（In =5A）；（5%－149%）In（In =1A） |
|
|
名稱 |
數量 |
單位 |
|
HZCT-II型互感器校驗儀 |
1 |
臺 |
|
HZFH-Y電流電壓負載箱 |
1 |
臺 |
|
調壓控制器 |
1 |
臺 |
|
標準電流互感器 |
1 |
臺 |
|
標準電壓互感器 |
1 |
臺 |
|
專用測試線 |
1 |
套 |
|
大電流導線 |
1 |
套 |
|
說明書 |
1 |
本 |
|
檢驗報告 |
1 |
份 |
|
合格證 |
1 |
張 |
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
|
測量范圍 |
同相分量(%): 0.0001～200.0 |
分辨率:0.0001 |
|
正交分量(分):0.001～700.0 |
分辨率:0.001 |
|
|
阻抗(Ω):0.0001～20.0 |
分辨率:0.0001 |
|
|
導納：0.0001～20.0 |
分辨率:0.0001 |
|
|
工作電源 |
AC220V±10% 50Hz±10% |
|
|
工作環境 |
溫度0℃～+40℃ |
|
|
相對濕度≤85%（25℃） |
||
|
調壓控制輸出容量 |
7kVA（250V 30A）可根據要求擴展 |
|
|
調壓器調節細度 |
優于0.04V |
|
|
基本誤差 |
同相分量:ΔX=±（X×2%＋Y×2%）±Dx (有1級可選) |
|
|
正交分量:ΔY=±（Y×2%＋X×2%×34.38）±Dy(有1級可選) |
||
|
“X”、“Y”——儀器的顯示值 |
||
|
“Dx,Dy”——儀器的量化誤差 |
||
|
百分表 |
1.5級 |
|
|
輸出電流、輸出電壓 |
2級 |
|
|
工作范圍 |
電流：（1%－149%）In（In =5A）；（5%－149%）In（In =1A） |
|
|
名稱 |
數量 |
單位 |
|
HZCT-II型互感器校驗儀 |
1 |
臺 |
|
HZFH-Y電流電壓負載箱 |
1 |
臺 |
|
調壓控制器 |
1 |
臺 |
|
標準電流互感器 |
1 |
臺 |
|
標準電壓互感器 |
1 |
臺 |
|
專用測試線 |
1 |
套 |
|
大電流導線 |
1 |
套 |
|
說明書 |
1 |
本 |
|
檢驗報告 |
1 |
份 |
|
合格證 |
1 |
張 |
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
