對被試品具有過流、過壓及試品閃絡保護。
可定制不同電壓等級電纜變頻串聯諧振耐壓試驗裝置。
我公司可以根據您的要求，定制不同規格及特殊功能的電力檢測試驗產品。
一、產品概述：

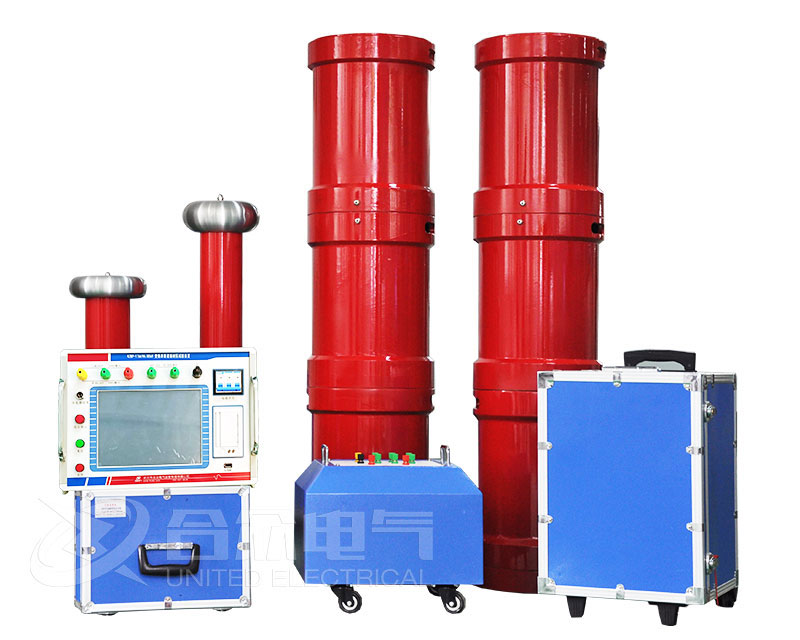

35kV電纜變頻串聯諧振耐壓試驗裝置，根據用戶提供的相關參數設計，滿足35KV及以下電纜耐壓試驗。35KV及以下電纜在運行中是常見的也是多的，日常檢修和維護工作非常大，由于其電容量比較大，以前用的交流耐壓設備體積笨重，非常不利于實際工作，35KV電纜變頻串聯諧振耐壓裝置可以完全替代。
二、產品主要功能參數：
額定容量：270kVA；
輸入電源：單相220或三相380V電壓，頻率為50Hz；
額定電壓：27kV；54kV；
額定電流：10A；5A；
工作頻率：30-300Hz；
裝置輸出波形：正弦波
波形畸變率：輸出電壓波形畸變率≤1%；
工作時間：額定負載下允許連續60min；過壓1.1倍1分鐘；
溫 升：額定負載下連續運行60min后溫升≤65K；
品質因素：裝置自身Q≥30(f=45Hz)；
保護功能： 對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；
測量精度：系統有效值1.5級；
三、配置一覽表：
|
序號 |
設備名稱 |
型號及規格 |
單位 |
數量 |
備注 |
|
1 |
激勵變壓器 |
HZLB-20kVA/6kV/3KV/0.4KV |
臺 |
1 |
|
|
2 |
變頻電源 |
HZBP-DL -20kW/380V |
臺 |
1 |
|
|
3 |
高壓電抗器 |
DK-54kVA/27kV |
臺 |
1 |
|
|
4 |
電容分壓器 |
HZFY-100kV-1000pF |
套 |
1 |
|
|
5 |
補償電容 |
|
套 |
1 |
|
1. 激勵變壓器HZLB-20kVA/6kV/3KV/0.4KV，1臺
a) 額定容量：20kVA；
b) 輸入電壓：380V，單相；
c) 輸出電壓：6kV；3KV
d) 結 構：干式；
2. 變頻電源 HZBP-DL -20kW/380V，1臺
a) 額定輸出容量：20kW
b) 工作電源：380±10%V（單相），工頻
c) 輸出電壓：0 – 400V，單相，
d) 額定輸入電流：50A
e) 額定輸出電流：50A
f) 輸出波形：正弦波
g) 電壓分辨率： 0.01kV
h) 電壓測量精度：0.5%
i) 頻率調節范圍：30 – 300Hz
j) 頻率調節分辨率：≤0.1Hz
k) 頻率穩定度： 0.1%
l) 運行時間：額定容量下連續60min
m) 額定容量下連續運行60min元器件最高溫度≤65K;
n) 噪聲水平：≤50dB
3. 高壓電抗器 DK-54kVA/27kV，4節
a) 額定容量：54kVA;
b) 額定電壓：27kV；
c) 額定電流：2A；
d) 電感量：70H/單節；
e) 品質因素：Q≥30 (f=45Hz)；
f) 結 構：干式；
3. 電容分壓器HZFY-110kV -1000 pF，1套
a) 額定電壓：110kV
b) 高壓電容量：1000pF
c) 介質損耗：tgσ≤0.5%；
d) 分壓比：1000：1
e) 測量精度：有效值1.5級;
f) 重 量：約5kg；
5. 補償電容器
額定電壓：100KV
額定電容量：50000PF
|
序號 |
資料名稱 |
單位 |
數量 |
備 注 |
|
1 |
出廠試驗報告 |
份 |
1 |
|
|
2 |
成套裝置使用說明書 |
份 |
1 |
|
|
3 |
產品合格證和用戶意見卡 |
套 |
1 |
注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
1. 激勵變壓器HZLB-20kVA/6kV/3KV/0.4KV，1臺
a) 額定容量：20kVA；
b) 輸入電壓：380V，單相；
c) 輸出電壓：6kV；3KV
d) 結 構：干式；
2. 變頻電源 HZBP-DL -20kW/380V，1臺
a) 額定輸出容量：20kW
b) 工作電源：380±10%V（單相），工頻
c) 輸出電壓：0 – 400V，單相，
d) 額定輸入電流：50A
e) 額定輸出電流：50A
f) 輸出波形：正弦波
g) 電壓分辨率： 0.01kV
h) 電壓測量精度：0.5%
i) 頻率調節范圍：30 – 300Hz
j) 頻率調節分辨率：≤0.1Hz
k) 頻率穩定度： 0.1%
l) 運行時間：額定容量下連續60min
m) 額定容量下連續運行60min元器件最高溫度≤65K;
n) 噪聲水平：≤50dB
3. 高壓電抗器 DK-54kVA/27kV，4節
a) 額定容量：54kVA;
b) 額定電壓：27kV；
c) 額定電流：2A；
d) 電感量：70H/單節；
e) 品質因素：Q≥30 (f=45Hz)；
f) 結 構：干式；
3. 電容分壓器HZFY-110kV -1000 pF，1套
a) 額定電壓：110kV
b) 高壓電容量：1000pF
c) 介質損耗：tgσ≤0.5%；
d) 分壓比：1000：1
e) 測量精度：有效值1.5級;
f) 重 量：約5kg；
5. 補償電容器
額定電壓：100KV
額定電容量：50000PF
|
序號 |
資料名稱 |
單位 |
數量 |
備 注 |
|
1 |
出廠試驗報告 |
份 |
1 |
|
|
2 |
成套裝置使用說明書 |
份 |
1 |
|
|
3 |
產品合格證和用戶意見卡 |
套 |
1 |
注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
更多 電纜串聯諧振耐壓試驗裝置 35kV 電纜交流耐壓試驗設備 相關的技術方案，及使用操作方法說明書，正在更新中.....
您也可以直接點擊在線客服聯系我們，或撥打免費服務熱線：400-027-8848，獲取更多 電纜串聯諧振耐壓試驗裝置 35kV 電纜交流耐壓試驗設備 相關技術方案及服務支持。
