變壓器感應耐壓試驗

為考核全絕緣變壓器的縱絕緣、分級絕緣變壓器的主絕緣和縱絕緣，應按 GB1094.32003 規定的程序進行短時感應耐壓試驗 (ACSD)或長時感應耐壓試驗 (ACLD)串級式電壓互感器的感應耐壓試驗可參照進行。

為了防止變壓器鐵芯飽和，應提高電源頻率，使f>100Hz，但不宜高于 400Hz。試驗持續時間t按下式計算，但不得少于15s。

t=120[額定頻率]/[試驗頻率]

式中t一試驗電壓持續時間，s。

感應耐壓試驗電壓波形應盡可能為正弦波。

全絕緣變壓器的感應耐試驗

按圖3接線，施加兩倍及以上頻率的三相電壓進行試驗。這種接線只能滿足線間達到試驗電壓。三相試驗電壓的不平衡度宜不大于 2%。由于中性點對地的電壓很低，所以對中性點和繞組還需進行一次外施高壓試驗。

分級絕緣變壓器的感應耐試驗

感應耐壓試驗時要分析產品結構，比較不同的接線方式，選用適當?shù)姆纸游恢?，計算出線端相間及對地的試驗電壓，選用滿足試驗電壓的接線。一般要借助輔助變壓器或非被試相線圈支撐，對三項變壓器往往要輪換三次，才能完成一臺變壓器的感應耐壓試驗。下面推薦分級絕緣變壓器進行感應耐壓試驗常用的幾種接線和相應的向量圖，如圖4~圖11所示。

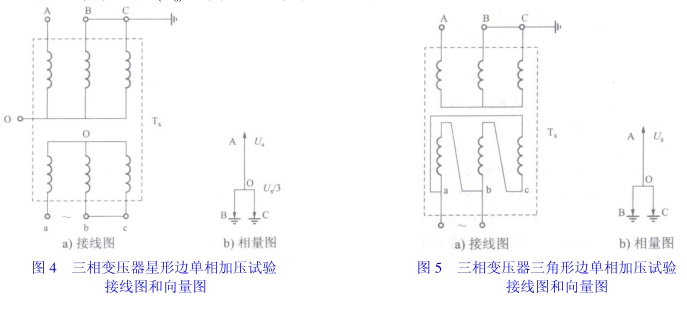

圖4 為通過星形低壓側兩相并聯和另一相串聯單相加壓,使高壓側被試相相間和對地電壓達到試驗電壓(Us)，中性點達到試驗電壓的 1/3。

圖5 為通過三角形低壓側兩相串聯和另一相并聯單相加壓，使高壓側被試相相間和對地電壓達到試驗電壓(Us)，中性點達到試驗電壓的 1/3。

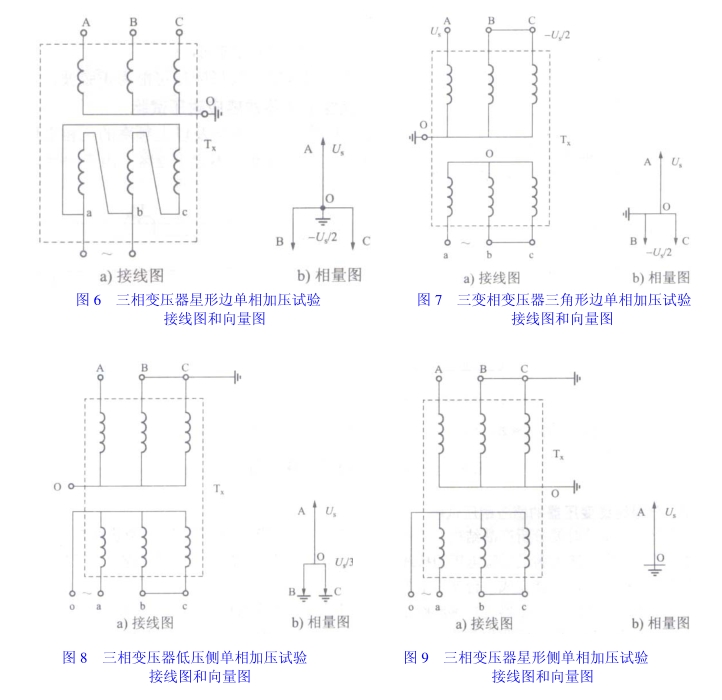

圖 6 為通過星形低壓側兩相并聯和另一相串聯單相加壓，高壓側中性點接地，使高壓側被試相對地電壓達到試驗電壓，線間電壓達 1.5Us。

圖 7 為通過三角形低壓側兩相串聯和另一相并聯單相加壓，高壓側中性點接地，使高壓側被試相對地電壓達到試驗電壓，線間電壓達 1.5Us。

當被試三相變壓器低壓繞組的各端子都能引出時，可以采用圖 8 和圖9的接線。圖 8接線只適用于三鐵芯柱變壓器，這種情況下，高壓側被試相相間和對地電壓達試驗電壓 Us中性點電壓達試驗電壓的 1/3；

圖9 接線只適用于五鐵芯柱變壓器或殼式變壓器。

圖 10 和圖 11 是單相變壓器的感應耐壓試驗接線。在圖11 中由輔助變壓器(Tf)配合，試驗中性點的絕緣。

感應耐壓試驗應事先周密考慮，注意繞組極性和接線，防止繞組間出現超出試驗值的過電壓，被試高壓繞組端子應接保護球間隙，限制不慎出現過電壓。
