  局部放電試驗中產生氣體分析如下，局部放電發生后，能使絕緣分解出一定數量的各種氣體成分。其中以變壓油分解為甚。

  變壓器油在局部放電過程中，除了產生氫氣外，還分解出烴類化合物。其中主要有甲烷(C2H4)、乙炔(C2H2).其次是乙烯(C2H4)等。對于油紙(紙板)式絕緣結構，除上述氣體外，還能分解出一氧化碳和二氧化碳。利用氣體色譜分析儀可對變壓器油樣所含上述各種氣體進行測試分析。局部放電電荷在103pC以下時，產生氫氣最多，次為甲烷。放電量在l04～105pC時，氫含量反而下降些，而出現較多乙炔(約2%)，甲烷亦相應下降些。因此可以按乙炔量來判斷局部放電強弱。

  局部放電術語

  (1)局部放電：僅在導體之間的絕緣中局部區域內發生橋路的電氣放電，這種放電不論與導體接觸與否均可發生。

  (2)局部放電脈沖：由于局部放電在電極之間的電路中流過脈沖電流。把由此產生的脈沖電壓或電流稱為局部放電的脈沖電壓或脈沖電流。

  (3)視在電荷：向試品電極之間瞬時輸入電荷，使其電荷量的大小和電極之間的局部區域內發生局部放電時電極之間的電壓發生變化的效果相同，則注入的電荷稱之為視在電荷。

  這個視在電荷和實際上產生局部放電時，流向引起放電的空間放電電荷是不相等的。

  (4)發生率n：也就是局部放電脈沖次數/秒的平均數。n與頻率成正比，所以用次/半周更為確切。

  (5)局部放電起始電壓：在規定的條件下向試品施加電壓，從不發生放電的低電壓開始慢慢地升壓，當超過一定強度開始發生局部放電時的最低電壓稱為局部放電起始電壓。

  (6)局部放電終止(消失)電壓：在規定的條伴下，從超過起始點電壓值開始慢慢降低電壓，當?shù)陀谝欢◤姸龋植糠烹婇_始消失時的電壓稱為局部放電終止電壓。

  (7)保證無局部放電的試驗電壓：是指按照規定的試驗程序，在指定的施加電壓下，不應發生局部放電，該電壓應由雙方共同商定。

  (8)局部放電聲：指隨局部放電所發生的聲音，其頻率可從聲頻直至超聲波范圍。

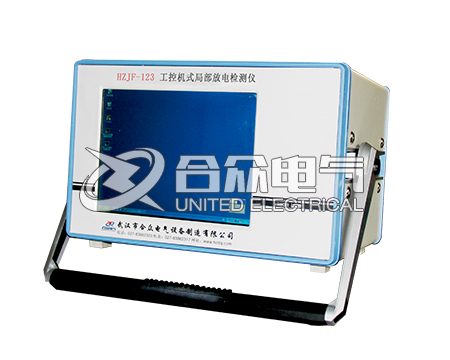

  HZJF-123工控機式局部放電檢測儀就其檢測方法、測量回路、技術性能及技術參數完全符合最新的GB7354及IEC-270局部放電測量標準和要求。HZJF-123工控機式局部放電檢測儀適用于各類高壓電器設備的局放測量，覆蓋全電壓及容量等級的測量范圍，代表國內數字局放的先進技術。
