全自動抗干擾介損測試儀工作原理

  在交流電壓作用下，電介質要消耗部分電能，這部分電能將轉變?yōu)闊崮墚a(chǎn)生損耗。這種能量損耗叫做電介質的損耗。當電介質上施加交流電壓時，電介質中的電壓和電流間成在相角差ψ，ψ的余角δ稱為介質損耗角，δ的正切tgδ稱為介質損耗角正切。tgδ值是用來衡量電介質損耗的參數。儀器測量線路包括一標準回路(Cn)和一被試回路(Cx)，如圖1所示。標準回路由內置高穩定度標準電容器與測量線路組成，被試回路由被試品和測量線路組成。測量線路由取樣電阻與前置放大器和A/D轉換器組成。通過測量電路分別測得標準回路電流與被試回路電流幅值及其相位差，再由數字信號處理器運用數字化實時采集方法，通過矢量運算得出試品的電容值和介質損耗正切值。

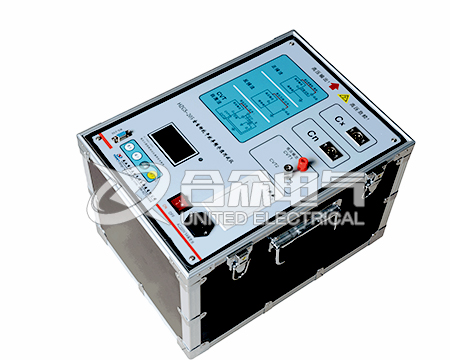

  全自動抗干擾介損測試儀是發電廠、變電站等現場全自動測量各種高壓電力設備介損正切值及電容量的高精度儀器。主電源由儀器內部的逆變器產生，經變壓器升壓后用于被試品測試。主電源的頻率為45HZ和55HZ，避開了工頻電場對試品的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電的場合。

  全自動抗干擾介損測試儀配備了大屏幕(240×128)中文菜單界面，每一步驟都有中文提示，結果可以打印輸出，操作人員不需要專業培訓就能使用。一次操作，微機自動完成全過程的測量，是目前非常理想的介損測量設備。

  該儀器同樣適用于車間、試驗室、科研單位測量高壓電器設備的tgδ及電容量;配以絕緣油杯可測試絕緣油介質損耗。

  該儀器可用正、反接線方法測量不接地或直接接地的高壓電器設備。同時還可以測試全密封的CVT(電容式電壓互感器)。

  儀器內部的逆變器和采樣電路全部由數字化控制，輸出電壓連續可調。

  全自動抗干擾介損測試儀具備輸入電壓波動、輸出短路、過壓、過流、溫度等多重保護措施,保證了儀器安全、可靠。
