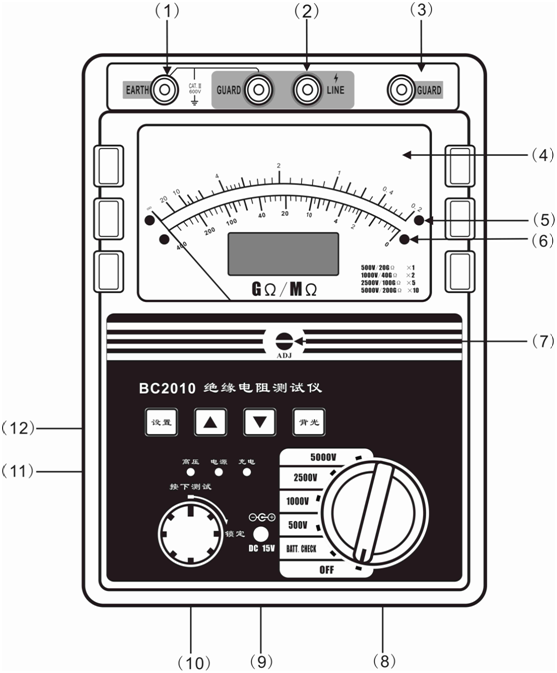

表2：結構圖說明

序號

名    稱

功     能

(1)

地端（EARTH）

接于被試設備的外殼或地上。

(2)

線路端（LINE）

高壓輸出端口，接于被試設備的高壓導體上。

(3)

屏蔽端（GUARD）

接于被試設備的高壓護環，以消除表面泄漏電流的影響。

(4)

雙排刻度線

上檔為綠色（ GΩ檔）：

500V/0.2GΩ～20GΩ（刻度讀數×1）；

1000V/0.4GΩ～40GΩ（刻度讀數×2）；

2500V/1 GΩ～100 GΩ（刻度讀數×5）；

5000V/2GΩ～200 GΩ（刻度讀數×10）。

下檔為紅色（ MΩ檔）：

500V/0～400MΩ（刻度讀數×1）；

1000V/0～800 MΩ（刻度讀數×2）；

2500V/0～2000 MΩ（刻度讀數×5）；

5000V/0～4000 MΩ（刻度讀數×10）。

(5)

綠色發光二極管

發光時讀綠檔（ GΩ檔）刻度。

(6)

紅色發光二極管

發光時讀紅檔（ MΩ檔）刻度。

(7)

機械調零

調整機械指針位置，使其對準∞刻度線。

(8)

波段開關

可實現輸出電壓選擇，電源開關功能

（9）

充電插孔

輸入為直流15V，供應充電及儀表工作電源

(10)

測試鍵

按下開始測試，按下后如順時針旋轉可鎖定此鍵，

在數據查詢狀態此鍵作為確認鍵使用。

（11）

狀態顯示燈

可顯示高壓輸出，電源工作狀態，充電狀態等信息

（12）

按     鍵

設置鍵：在未按測試鍵之前按下此鍵可調閱歷史測試數據；

上  鍵：按下此鍵可向前翻閱數據或修改數據；

下  鍵：按下此鍵可向后翻閱數據或修改數據；

背光鍵：按下此鍵可點亮液晶顯示屏背光，并在1分鐘之內自動熄滅。
