一、試驗方案核心依據

主要標準：試驗應嚴格遵循 DL/T 845.4-2019《電阻測量裝置通用技術條件第4部分：回路電阻測試儀》。同時，也應參考設備相關的國家標準（如GB/T 11022）及制造商規范。

核心目的：測量斷路器、隔離開關等設備的接觸電阻，評估其導電回路連接質量，發現因觸頭氧化、松動等導致的隱患，確保設備安全。

二、試驗基本原理與方法

測試原理：采用直流壓降法。向被測回路輸出一個恒定的直流大電流（通常為100A或以上），測量電流在回路兩端產生的電壓降，根據歐姆定律（R=U/I）計算得出電阻值。

測試電流的選擇：規程規定測試電流不應小于100A。這是因?yàn)檩^小的電流無法有效擊穿開關觸頭表面的氧化膜，可能導致測量值顯著偏大。理論上，在不超設備額定值的前提下，電流越大，擊穿效果越好，測量越準確。

接線方法：必須采用四線制測量法。這種方法使用獨立的電流輸出線和電壓測量線，能有效消除測試線本身電阻和接觸電阻對測量結果的影響，是保證精度的關鍵。

三、標準試驗流程詳解

1. 測試前準備

安全措施：確認被測設備已完全斷電，并執行“停電、驗電、放電、掛接地線”安全程序。在設備兩側裝設接地線。
環境與設備檢查：確保環境溫濕度符合要求（通常溫度-10~40℃，濕度≤80%）。檢查測試儀及配套線纜完好。清潔設備測試接觸面。

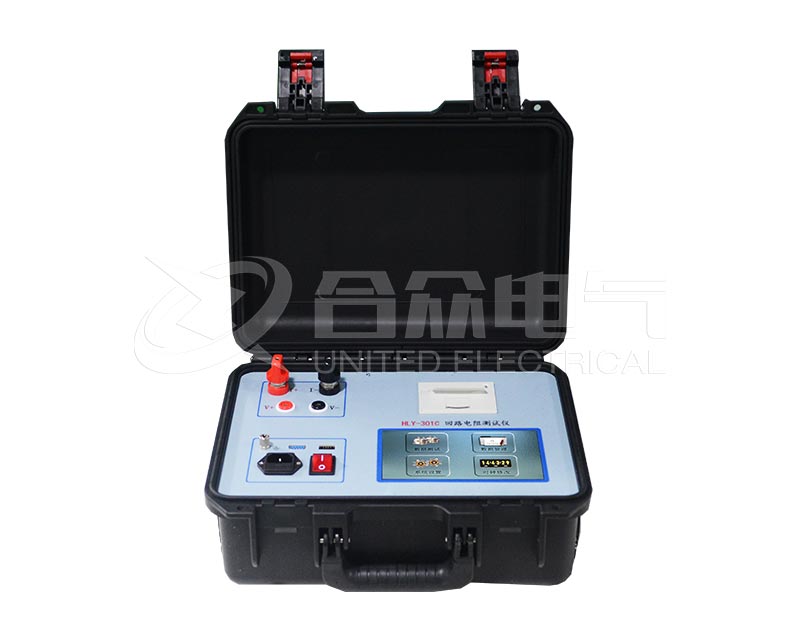

儀器接線：
- 電流線：將測試儀的大電流輸出端（I+、I-）通過足夠截面積（如≥16mm2）的專用線，牢固連接至被測回路的兩端。
- 電壓線：將測試儀的高靈敏度電壓測量端（V+、V-）連接在電流線夾的內側，并盡可能靠近被測觸點（通常距離≤50mm）。
- 接地：將測試儀接地端子可靠接地。

2. 測試操作步驟

開啟測試儀電源，預熱1-2分鐘。
設置參數，通常選擇100A測試電流，設定測試時間為30-60秒，以確保電流穩定并充分擊穿氧化膜。
啟動測試。儀器自動輸出電流、測量并顯示電阻值。觀察過程中電流應保持穩定。
重復測量：建議對同一被測點重復測試2-3次，取平均值作為最終結果，以提高可靠性。
記錄完整的測試數據，包括電阻值、測試電流、環境條件、設備編號和測試時間。

3. 測試后工作

測試完畢，先將電流調至最小再關閉電源，然后按順序拆除所有接線。
恢復被測設備的原始狀態，清理現場。

四、數據分析與結果判斷

數據分析可參考以下要點：

與出廠值比較：當前測量值一般不應超過出廠值的120%。
與歷史數據比較：關注電阻值的增長趨勢，短時間內顯著增大可能預示接觸點惡化。
相同設備間比較：同一型號、工況相似的設備，其回路電阻值不應有顯著差異（例如超過20%）。
絕對標準參考：可參考設備技術文件中的規定限值。

五、前沿與高效測試方法

除了上述標準方法，一些創新技術可以解決特定問題或提升效率：

新型高效測試裝置：對于GIS等結構復雜的設備，新型裝置采用直流鉗形電流表與無線傳輸技術，實現了不拆卸接地連片直接測量。這可將單次測試時間從約40分鐘縮短至10分鐘以內，并降低母線陪停風險。
雙接地狀態測試法：該方法讓開關設備在測試時保持兩側接地狀態，能有效消除現場感應電帶來的傷害風險和測量干擾，特別適用于部分停電檢修的現場，提升了安全性。
