GIS耐壓試驗設備

序號	設備名稱	型號規格	數量	用途	備注

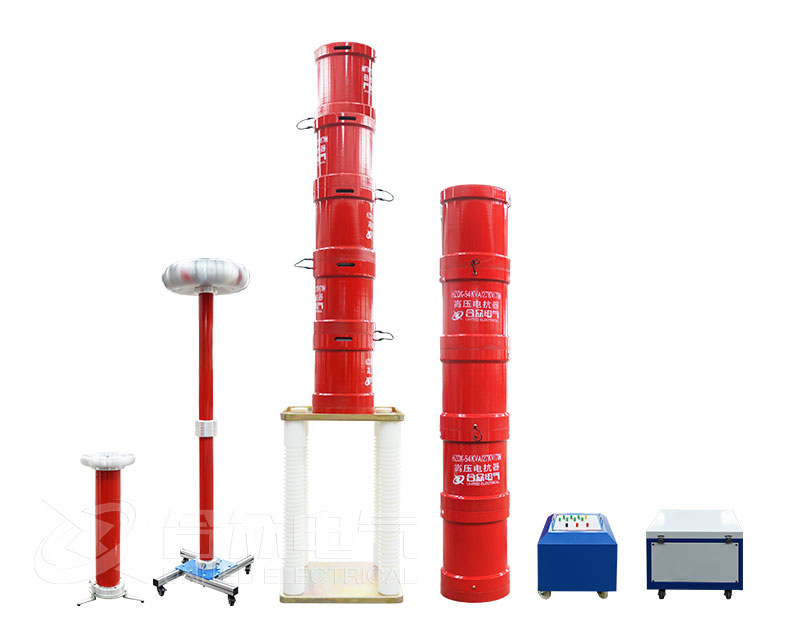

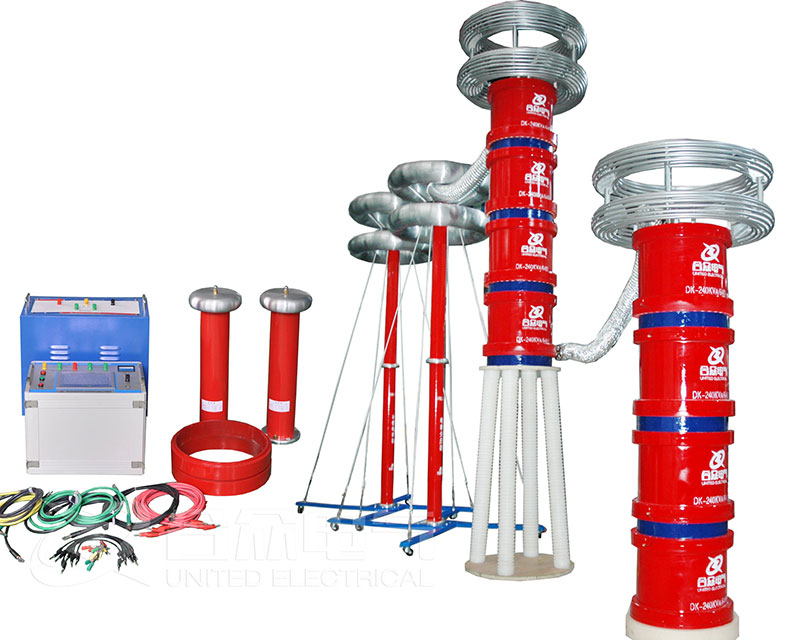

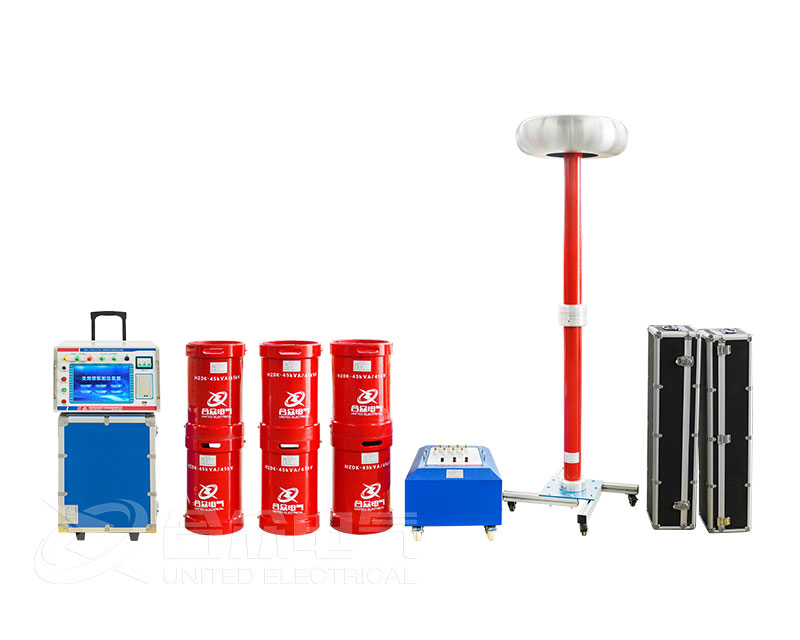

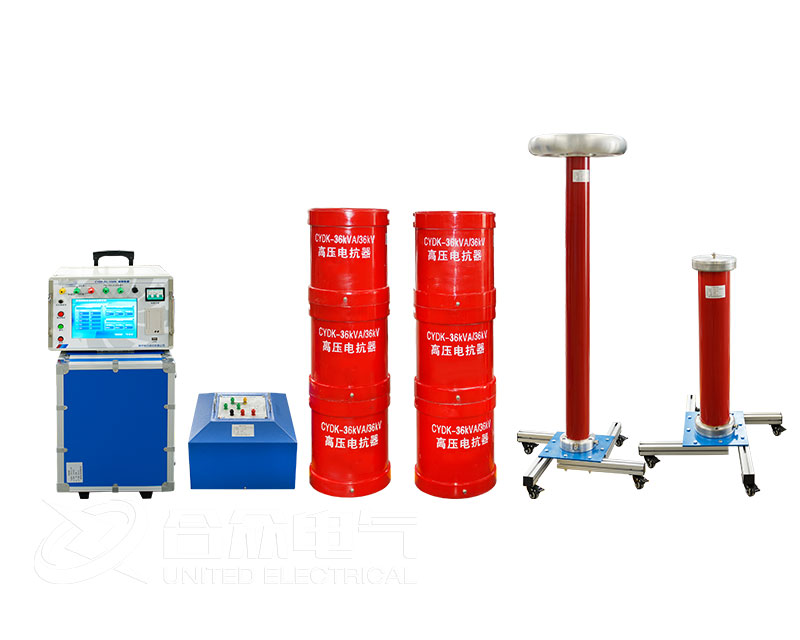

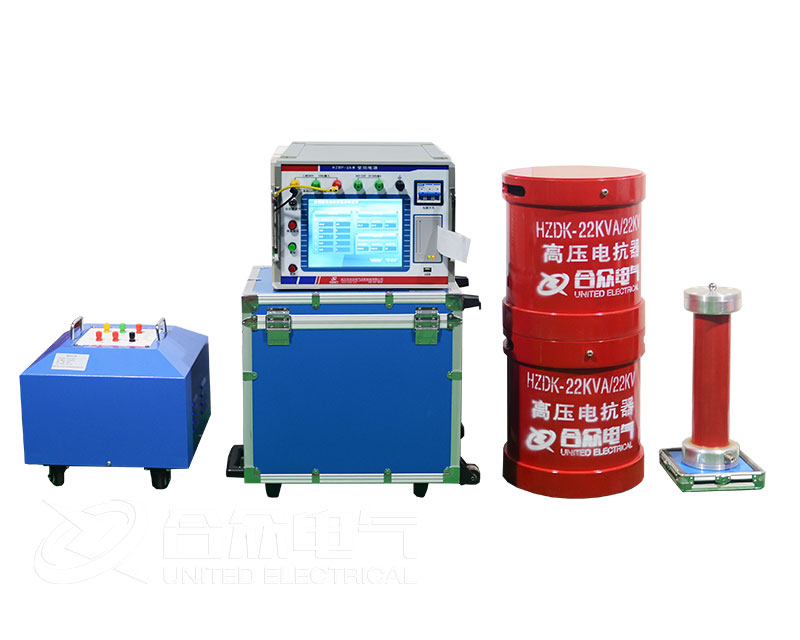

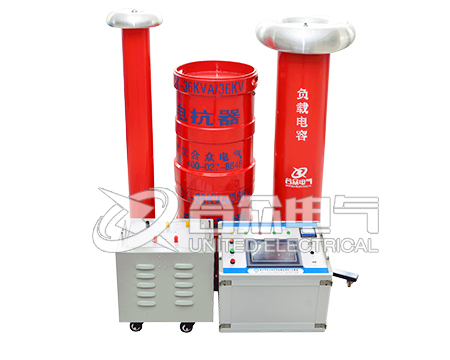

1	變頻諧振耐壓試驗系統	輸出容量：XX kVA 輸出電壓：0-500 kV (有效值) 輸出頻率：20-300 Hz	1套	產生試驗電壓	核心設備
2	勵磁變壓器	輸入：XX V， 輸出：XX kV	1臺	為諧振系統供電
3	電容分壓器	額定電壓：550 kV， 精度：X級	1臺	測量試驗電壓	需校準
4	局部放電檢測儀	超聲（AE）與特高頻（UHF）一體化	1套	同步檢測局部放電	強烈推薦
5	試驗電源柜	AC 380V， 帶保護	1臺	總電源控制
6	絕緣支架、專用連接線、均壓環	配套	1批	接線與支撐
7	萬用表、兆歐表、對講機、安全圍欄、警示牌等	-	1批	輔助與安全

GIS耐壓試驗步驟

試驗前準備

組織與安全交底：召開站班會，明確工作負責人、試驗操作人、監護人和記錄人，進行危險點分析和安全交底。

檢查GIS狀態：確認試驗段與非試驗段已可靠隔離（插接地線或使用隔離擋板），所有開關、刀閘位置正確，SF6氣體壓力正常。

布置安全措施：設置安全圍欄，懸掛“高壓危險、止步”警示牌，派專人監護。

設備接線：按圖接線，檢查所有接地線牢固可靠。確保分壓器、連接線對周圍接地體有足夠安全距離。

設備檢查：檢查試驗設備儀表、開關正常，變頻器參數設置正確。

升壓試驗

系統調試：合上電源，在很低電壓（如10%試驗電壓以下） 下調節頻率，找到諧振點（此時電流最大，電壓比最高）。

初步檢查與老練：在諧振頻率下，緩慢升壓至1.1倍相對地電壓（~350kV），保持5-10分鐘，同時進行局部放電檢測，觀察是否有異常信號。此步驟可清除自由微粒。

正式耐壓：

以平穩速度將電壓升至規定試驗電壓（如440kV）。

開始計時，持續1分鐘。

全過程密切監視：試驗電壓表、電流表、局部放電儀顯示屏及監聽耳機。

記錄：電壓值、頻率、電流、時間及局放背景值。

降壓與斷電：時間到后，勻速將電壓降至零，斷開變頻電源，關閉控制柜，并對高壓輸出端進行充分放電并接地。

試驗后工作

拆除試驗接線，恢復GIS所有引線及部件。

檢查GIS各氣室壓力，確認無異常。

恢復所有安全措施，清理現場。

出具試驗報告。

安全注意事項

嚴格執行工作票制度，履行許可手續。

試驗區域設專用圍欄，向外懸掛警示牌，并設專人警戒。

所有設備金屬外殼必須一點可靠接地，接地線截面足夠。

升壓前，必須大聲呼唱，確保所有人員撤離至安全區。

試驗過程中，必須有專人監護并監聽局部放電信號，一旦發現擊穿、閃絡、異常響動或局放量劇烈增加，應立即緊急降壓斷電。

試驗前后，必須對高壓端進行充分放電。

試驗結果判斷

通過：1分鐘耐壓期間，無擊穿、閃絡，試驗電壓無突降，電流無突變，局部放電無異常增大。

不通過：發生擊穿閃絡；或局放量超過標準且定位到固定點。需查明原因，處理缺陷后重新進行全套耐壓試驗。
