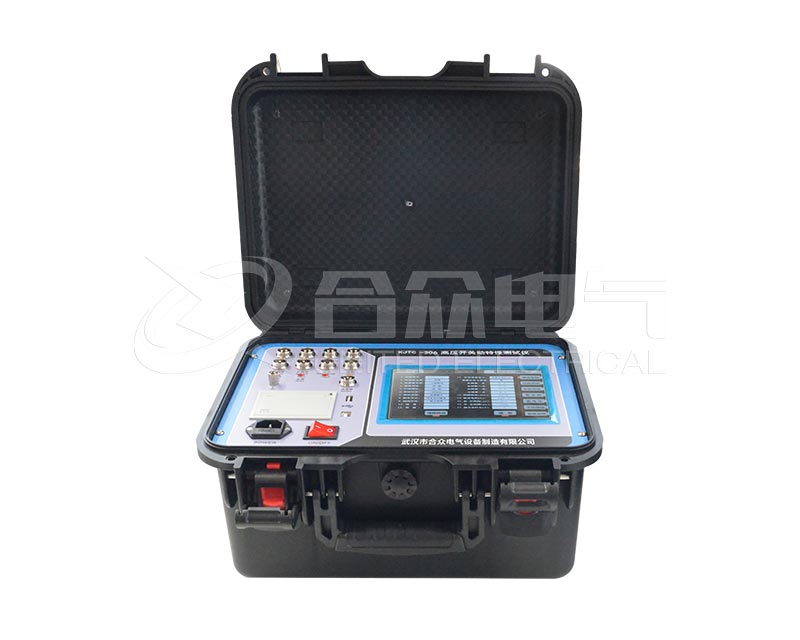

高壓開關動特性測試儀（以武漢市合眾電氣 KJTC-306/307 為例）的標準試驗方案，適用于變電站檢修、開關設備出廠試驗或預防性試驗。該方案符合《DL/T 846.3-2004 高電壓測試設備通用技術條件 第3部分：高壓開關綜合測試儀》及《GB 1984-2014 高壓交流斷路器》相關要求。

一、試驗目的

檢測高壓斷路器的機械動作特性是否符合制造廠技術規范；

判斷操動機構是否存在卡澀、拒動、彈跳過大等隱患；

驗證三相同期性、分合閘時間、速度、行程等關鍵參數是否在允許范圍內；

為狀態檢修提供數據支撐，預防因機械故障導致的拒動或誤動事故。

二、適用對象

真空斷路器（如 VS1、ZN28、ZN63）

SF? 斷路器（如 LW36、LW25、HPL245B1）

少油斷路器

GIS 組合電器中的斷路器單元（需適配傳感器）

三、試驗前準備

1. 安全措施

斷路器處于冷備用或檢修狀態，兩側接地刀已合上；

控制電源、儲能電源已斷開；

測試區域設置圍欄，懸掛“高壓危險”警示牌；

測試人員穿戴絕緣手套、安全帽。

2. 儀器與工具

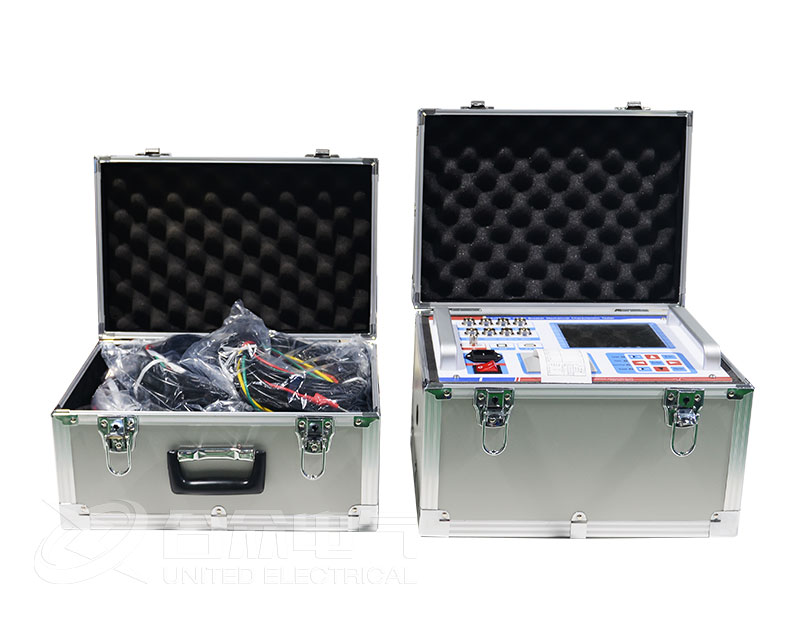

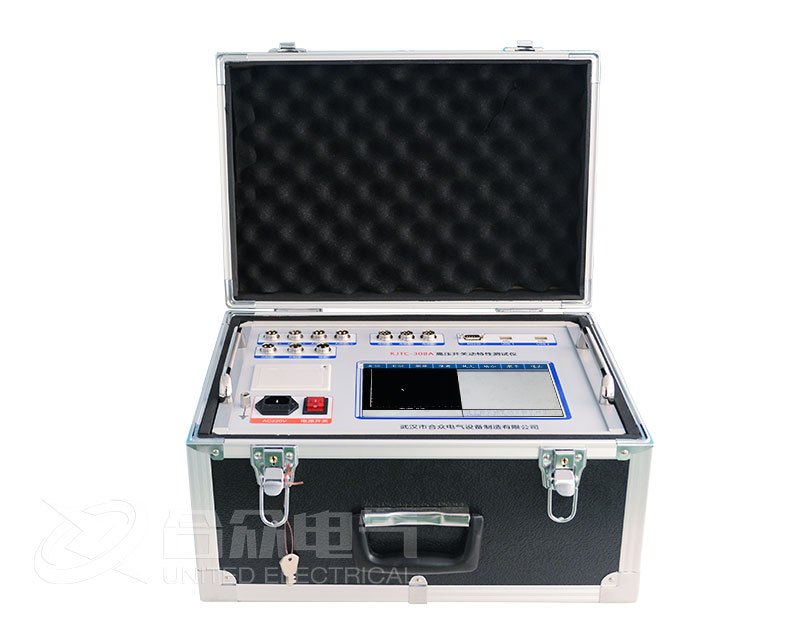

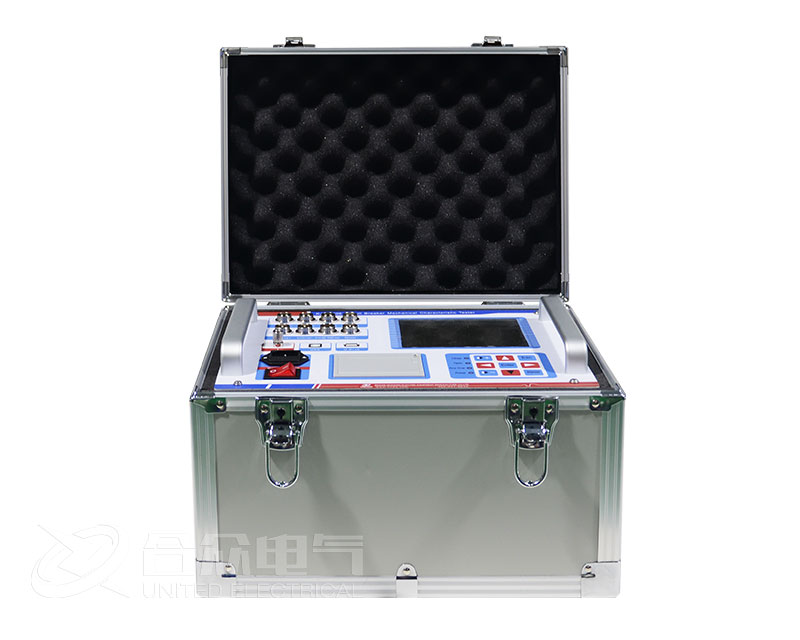

高壓開關動特性測試儀（如 KJTC-307）主機及附件；

直線/旋轉/加速度傳感器（根據開關類型選擇）；

專用測試線（斷口信號線、控制線、電源線）；

接地線、萬用表、卷尺、記錄表格。

3. 資料準備

斷路器出廠說明書（含標準參數：分合閘時間、速度、行程等）；

上次試驗報告（用于對比分析）；

設備臺賬信息（型號、額定電壓、操作機構類型）。

測試項目與步驟

步驟1：單分閘測試（分閘時間、速度、彈跳）

儲能完成（彈簧機構）或液壓/氣壓正常；

在儀器菜單選擇【單分】模式；

啟動測試，儀器自動觸發分閘并記錄波形；

記錄：分閘時間、剛分速度、彈跳時間、反彈幅值。

步驟2：單合閘測試（合閘時間、超程、彈跳）

斷路器處于分閘位；

選擇【單合】模式；

啟動測試；

記錄：合閘時間、剛合速度、合閘彈跳次數與時間、總行程、超行程。

步驟3：合-分（重合閘）測試

模擬線路瞬時故障后的重合過程；

記錄：合閘時間、無電流時間、分閘時間、金短時間。

步驟4：低電壓動作試驗（可選）

調節儀器輸出 DC 電壓（如從 30V 逐步升至 250V）；

測試最低可靠合閘/分閘電壓（一般要求 ≥30%Un 分閘，≥85%Un 合閘）。

步驟5：三相同期性分析

自動計算 A、B、C 三相分/合閘時間差；

標準要求：真空斷路器 ≤2ms，SF? 斷路器 ≤3ms。

參數	真空斷路器（典型值）	SF? 斷路器（典型值）	判據
分閘時間	20～60 ms	20～50 ms	符合廠家規定 ±10%
合閘時間	40～100 ms	60～150 ms	同上
剛分速度	0.6～1.5 m/s	2.0～5.0 m/s	±0.1 m/s 允差
合閘彈跳	≤2 ms（≤2次）	無彈跳要求	超標需檢查觸頭壓力
三相不同期	≤2 ms	≤3 ms	超標需調整傳動機構

試驗報告內容

被試設備信息（名稱、型號、編號、安裝位置）

試驗日期、環境溫濕度

使用儀器型號及編號

各項測試數據表格（含波形圖打印件）

與歷史數據或標準值對比分析

結論：合格 / 不合格 / 需跟蹤監測

試驗人員、審核人簽字。
