變壓器變比測試的應用及試驗儀器
變壓器變比測試是電力變壓器交接試驗、預防性試驗和故障診斷中一項非常重要的基本測試。下面我將為您詳細解釋其原理、目的、方法、標準以及注意事項。
測試目的
驗證設計值:檢查實際變比是否與銘牌標稱值一致。
判斷分接開關位置:確認分接開關是否安裝正確,是否指示在預定檔位。
檢查匝數比:檢測繞組是否存在匝間短路、連接錯誤或斷線等故障。匝間短路會導致故障相變比異常。
評估三相平衡:檢查三相變壓器的各相變比是否平衡,有助于發現內部繞組不對稱或連接問題。
為其他測試提供參考:變比測試結果是后續進行繞組直流電阻測試、空載損耗測試等的重要參考依據。
測試標準與結果判斷
主要依據中華人民共和國電力行業標準 DL/T 596-2021《電力設備預防性試驗規程》 和 GB 50150-2016《電氣裝置安裝工程 電氣設備交接試驗標準》。
核心判斷標準:
變比誤差:
對于所有分接位置,測得的變比與銘牌值相比,誤差應在±0.5%(對于35kV及以下變壓器)或±0.25%(對于35kV以上變壓器)的允許范圍內。
對于換擋變比,要求其與出廠試驗數據相比無顯著差別。
三相平衡:各相在同一分接位置的變比應基本一致,偏差不應過大。
相位角:實測相位角應與變壓器銘牌上標注的連接組別所對應的角度一致(如Yd11對應30°,Yy0對應0°)。

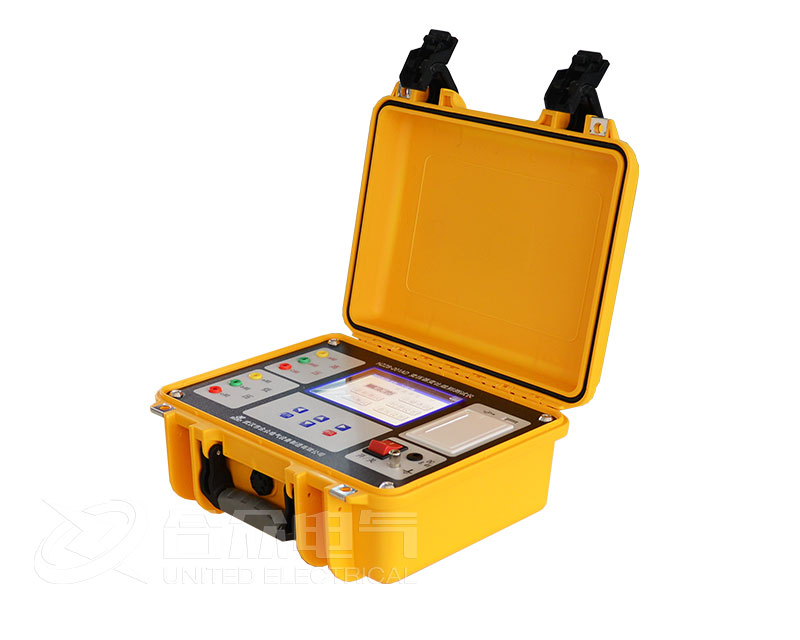

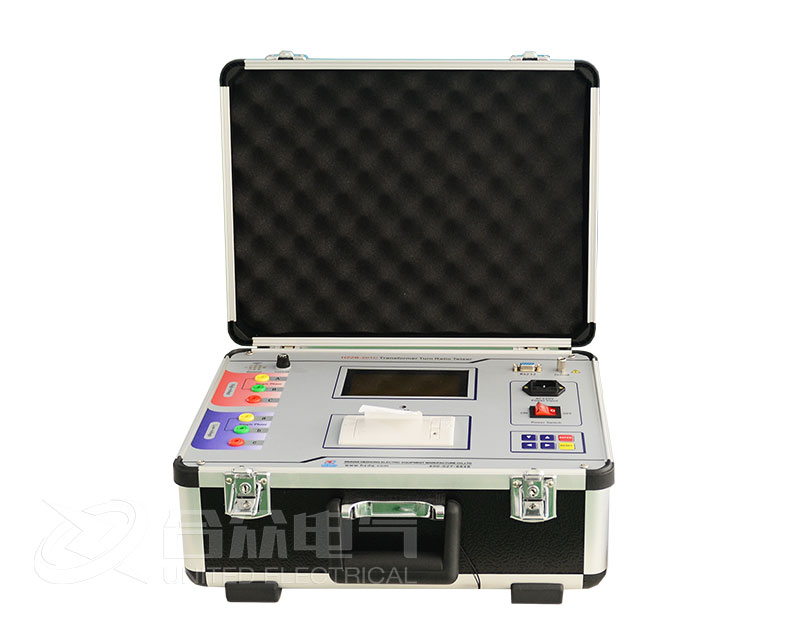

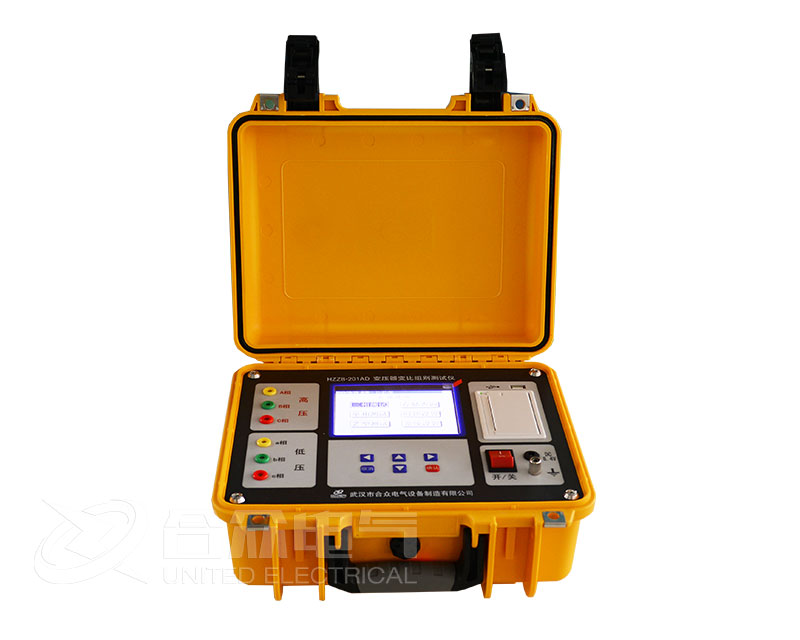

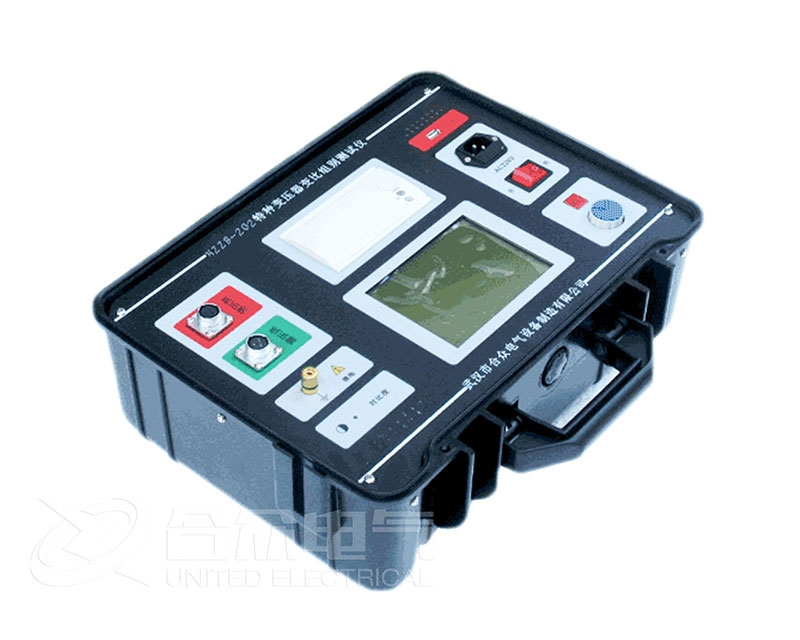

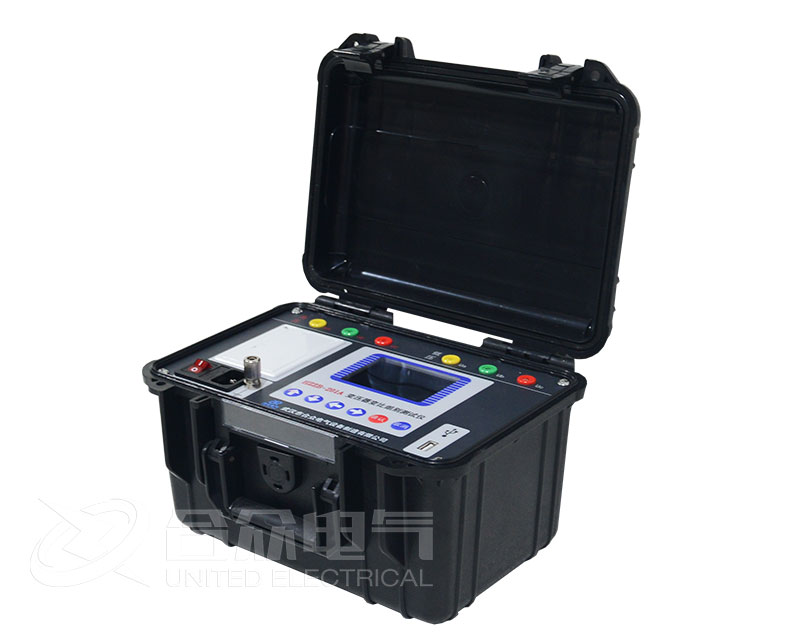

變壓器變比組別測試儀是一種集成了信號源、高精度測量模塊和智能分析系統的便攜式儀器。它能夠自動施加測試電壓,同步測量變壓器高壓側和低壓側的電壓幅值與相位關系,通過內置微處理器自動計算變比、變比誤差、連接組別,并判斷結果是否合格。
儀器的工作原理基于對電壓幅值和相位的同步精確測量。
信號施加:儀器內部產生一個低頻(如50Hz/60Hz)、低電壓(通常幾伏到幾十伏)的三相或單相測試信號,施加到變壓器的高壓側繞組。
同步采樣:儀器的高精度ADC(模數轉換器)同步采樣高壓側和低壓側的電壓波形。
數字分析:
幅值計算:通過傅里葉分析等算法,計算出各相電壓的真有效值。
相位計算:計算出高壓側與低壓側對應線電壓(如AB與ab)之間的相位差。
邏輯判斷:
變比:由高壓側與低壓側對應線電壓(或相電壓)的有效值之比得到。
連接組別:根據測得的相位差來判斷。電力變壓器的標準連接組別其相位差都是30度的整數倍。
例如:相位差為 0°或360° → 組別為 0(Yy0, Dd0)
相位差為 30° → 組別為 1
...
相位差為 330° → 組別為 11(Yd11, Dyn11)
變壓器變比組別測試儀是電力試驗人員的“利器”,它將一項復雜、有風險的測試變得安全、簡單、快速且高度自動化。其核心價值不僅在于測量變比,更在于其精準的相位測量和連接組別自動判別功能,這對于新安裝變壓器的驗收、更換繞組后的驗證以及故障診斷都至關重要。掌握其原理和規范操作,是電氣試驗人員的基本技能。
