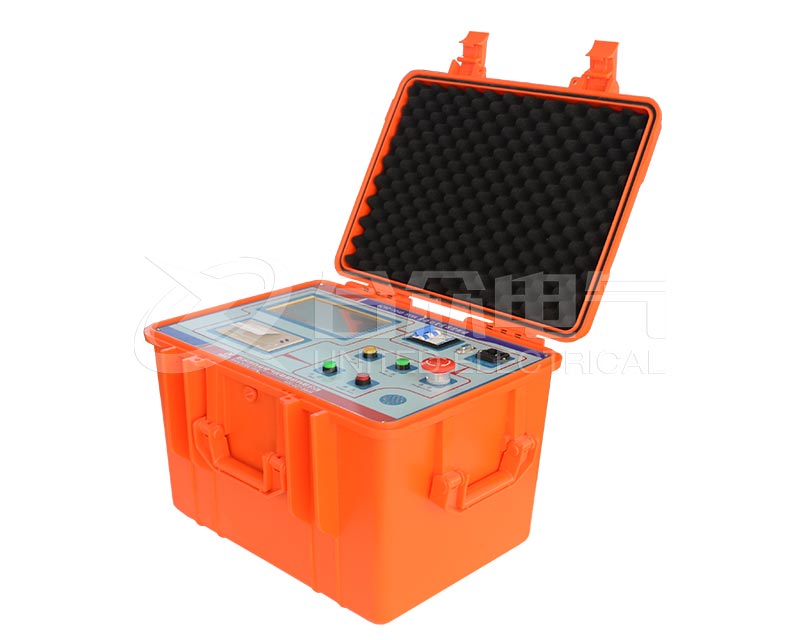

試驗變壓器操作箱（也稱為控制箱、控制臺或調壓器）是高壓試驗系統的核心控制單元。它負責安全、平穩、精確地調節和輸出高壓試驗變壓器所需的電壓。

以下是對試驗變壓器操作箱的全面介紹：

主要功能

調壓：核心功能，通過手動或自動方式平穩連續地調節輸出電壓（通常從0V起始）。

控制：控制試驗變壓器的電源輸入（啟動、停止、急停）。

測量：顯示初級輸入電壓、電流，次級輸出電壓、電流（通過儀表或外接分壓器）。

保護：集成多種保護功能，確保設備和人員安全。

信號聯動：提供與高壓試驗變壓器、分壓器、保護球隙等設備的接口。

核心組成部分

調壓器：

傳統型：通常采用自耦調壓器（單圈或電動），結構簡單，經濟實用。

現代型：采用感應式調壓器或電子式調壓（如晶閘管調壓）。感應式調壓容量大、波形畸變小；電子式調壓速度快、可編程、易于自動化。

控制與輸入單元：

電源開關、啟動/停止按鈕、緊急停止按鈕（最重要）。

工作狀態指示燈（電源、運行、報警等）。

測量與顯示單元：

輸入電壓表、輸入電流表。

輸出電壓表（通常為低壓側讀數，根據變比換算高壓，或接收外部分壓器信號直接顯示高壓值）。

輸出電流表（通常為低壓側讀數，或接收外部取樣電阻信號）。

保護電路：

過流保護：當輸出電流超過設定值時，快速切斷電源。

過壓保護：輸出電壓超過設定值時動作。

零位保護：確保調壓器在零位才能啟動，防止帶電壓沖擊啟動。

限位保護：防止機械調壓器旋過頭。

時間繼電器：用于設定耐壓試驗時間，時間到自動降壓回零。

箱體：

通常采用金屬防護箱體，帶有接地端子，確保操作安全。

工作流程（以進行工頻耐壓試驗為例）

準備：確認操作箱接地可靠，連接好試驗變壓器、試品、保護球隙等。將調壓器旋至零位。

接線與設置：接好測量線路（如分壓器），根據需要設置過流保護值、試驗時間等。

啟動：合上電源開關，按下啟動按鈕。此時零位保護生效，允許操作。

升壓：緩慢、均勻地旋轉調壓手柄（手動）或按下升壓按鈕（自動），密切監視電壓表和電流表。

電壓表：平穩上升至預設試驗電壓。

電流表：指示試品的泄漏電流和電容電流，應穩定無突變。

計時：達到試驗電壓后，開始計時（手動或自動）。期間持續監視儀表。

降壓與結束：時間到后，均勻迅速地將電壓調回零位，然后按下停止按鈕，最后斷開電源開關。

放電：對試品進行充分放電后，方可更改接線。
