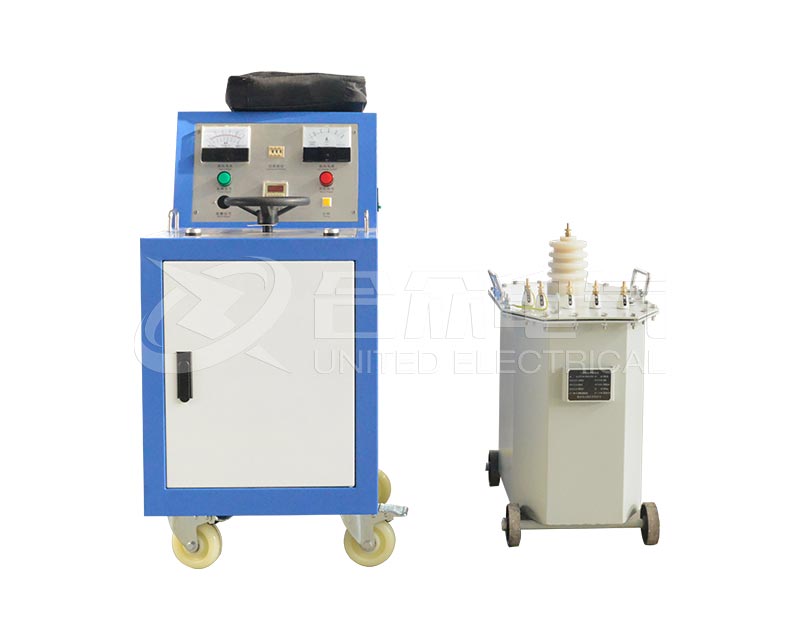

10kVA工頻耐壓試驗裝置是一種輸出容量為10千伏安（kVA），頻率為50Hz（或60Hz）工頻的交流高電壓發生設備。

核心用途：對電力變壓器、高壓開關柜、電纜、絕緣子、電機等電氣設備的主絕緣進行耐壓強度試驗，以檢驗其能否承受運行中的過電壓，是絕緣預防性試驗中至關重要的破壞性試驗項目。

試驗本質：在設備絕緣上施加遠高于其額定工作電壓（通常是數倍）的工頻試驗電壓，并持續規定時間（如1分鐘），觀察絕緣是否被擊穿或發生閃絡。

關鍵參數解讀（以“10kVA/100kV”為例）

額定容量（10kVA）：決定了裝置能輸出的最大視在功率。它限制了被試品的電容容量。例如，在100kV下，最大輸出電流為 I = S/U = 10000VA / 100000V = 0.1A。

這意味著：該裝置能對容性電流不超過0.1A（約3.1nF@50Hz）的被試品進行全電壓試驗。對于大型電纜、長架空線等大電容試品，容量可能不足。

額定輸出電壓（如100kV）：最高可以輸出的工頻電壓。

輸出電壓波形畸變率：優質裝置要求<5%，以保證試驗電壓為正弦波，符合標準。

過流保護整定范圍：通常為額定電流的20%-100%，可調。

應用范圍（適用領域）

10kVA的容量屬于中等偏小的試驗設備，這決定了它最適合對容性負載較小、電壓等級中等的設備進行工頻耐壓試驗。其主要應用場景集中在10kV及以下電壓等級的配電和用電設備。

1. 配電系統設備（核心應用領域）

這是10kVA裝置最主要、最典型的應用場景，常用于出廠試驗、交接驗收試驗和預防性試驗。

10kV高壓開關柜：對母線、斷路器、隔離開關、互感器等對地及相間絕緣進行耐壓。

10kV電力電纜：（注意長度限制） 對新敷設或檢修后的電纜進行主絕緣耐壓試驗。適用于中短長度電纜（如截面≤300mm2，長度≤2km，需具體計算電容）。

10kV配電變壓器：對繞組和套管進行外施工頻耐壓試驗。

10kV電壓/電流互感器（PT/CT）：對一次繞組進行耐壓。

10kV避雷器：進行工頻放電電壓試驗（需注意試驗方法）。

10kV絕緣子、絕緣橫擔、穿墻套管：檢驗其干閃或濕閃性能。

2. 旋轉電機

中低壓電動機/發電機：如額定電壓為6kV或10kV的中小型電機定子繞組的交流耐壓試驗。

發電廠/工廠輔機電機的定期絕緣檢查。

3. 其他電氣設備與材料

高壓電器元件：如負荷開關、熔斷器、絕緣操作桿等。

絕緣材料：在實驗室環境下，對絕緣板材、套管等材料樣品進行工頻擊穿電壓試驗。

安全工器具：如絕緣靴、絕緣手套的周期性耐壓測試（需配備專用試驗電極水箱）。

4. 典型用戶單位

中小型電力設備制造廠（如開關柜廠、變壓器廠、電纜廠）

市縣供電公司、配電運維工區

工廠企業（如石化、鋼鐵、水泥）的動力或設備檢修部門

電力工程安裝公司

第三方檢測機構

高校及科研院所的電工實驗室。
