輕型高壓試驗變壓器（通常也稱為油浸式或干式試驗變壓器、高壓耐壓測試儀）是電力設備、電工材料、絕緣器件等進行工頻交流耐壓試驗和直流耐壓泄漏試驗的關鍵設備。其“輕型”主要體現在采用了新材料和新工藝，在保證性能的同時，減小了體積和重量，便于現場移動和試驗。

選型方法

選擇合適的輕型高壓試驗變壓器，需要綜合考慮以下幾個核心因素，遵循系統化的選型流程。

1. 核心參數確定

額定輸出電壓 (kV)：這是最重要的參數。它必須高于被測設備的最高試驗電壓。

依據：參照國家或行業標準（如GB 50150, DL/T 596等）中規定的各類電力設備的交接試驗和預防性試驗電壓值。例如，對10kV電纜進行耐壓試驗，交流試驗電壓一般為2-2.5倍額定相電壓，即21.75-28.75kV。那么變壓器的額定輸出電壓應至少選擇50kV或更高，留出足夠余量。

常見等級：50kV, 100kV, 150kV, 200kV, 300kV 等。

額定容量 (kVA)：

它決定了變壓器能帶多大的電容性負載（如長電纜、大型電機）而不至于輸出電壓跌落過多。

計算公式：P = Cx * U^2 * ω * 10^-3 (kVA)

P：所需變壓器容量 (kVA)

Cx：被測品的電容量 (μF)

U：試驗電壓 (kV)

ω：角頻率，2πf (f=50Hz)

估算方法：如果無法精確知道Cx，可根據經驗估算。對于一般的開關柜、變壓器、互感器等，選擇3-5kVA通常足夠。對于長電纜、大型發電機等大電容負載，可能需要10kVA, 20kVA甚至更大容量。

原則：容量寧大勿小，否則在試驗大電容負載時，電壓升不上去，設備無法正常工作。

電源輸入 (V/A)：

通常為單相220V或380V輸入。需要確認現場具備哪種電源。

根據變壓器的容量計算輸入電流，確保供電線路和開關能夠承受。I = P / U。

2. 類型選擇

油浸式試驗變壓器：

優點：絕緣和散熱性能好，容量可以做得較大，價格相對經濟，是最常用的類型。

缺點：重量和體積相對干式大，有漏油風險。

適用場景：大多數固定或半固定試驗場所，如實驗室、工廠車間、變電站。

干式試驗變壓器（環氧澆注）：

優點：重量輕、體積小、無油免維護、無污染、防火阻燃。

缺點：容量通常較小，散熱能力不如油浸式，價格較高。

適用場景：對重量和環保要求高的場合，如頻繁移動的現場試驗、高層建筑、礦山、船舶等。

充氣式試驗變壓器（SF6）：

優點：絕緣性能極佳，體積和重量是三者中最小的。

缺點：價格昂貴，SF6是溫室氣體，泄漏會對環境造成影響。

適用場景：對設備體積和重量有極端要求的場合。

3. 配套設備選擇

輕型高壓試驗變壓器通常作為一個系統使用，需要配套設備：

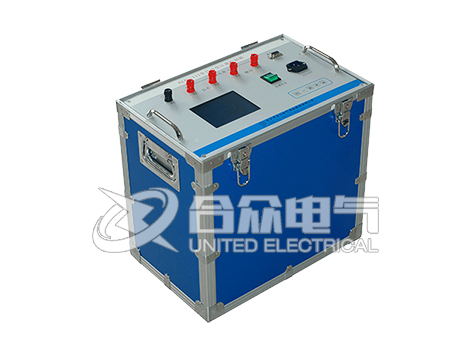

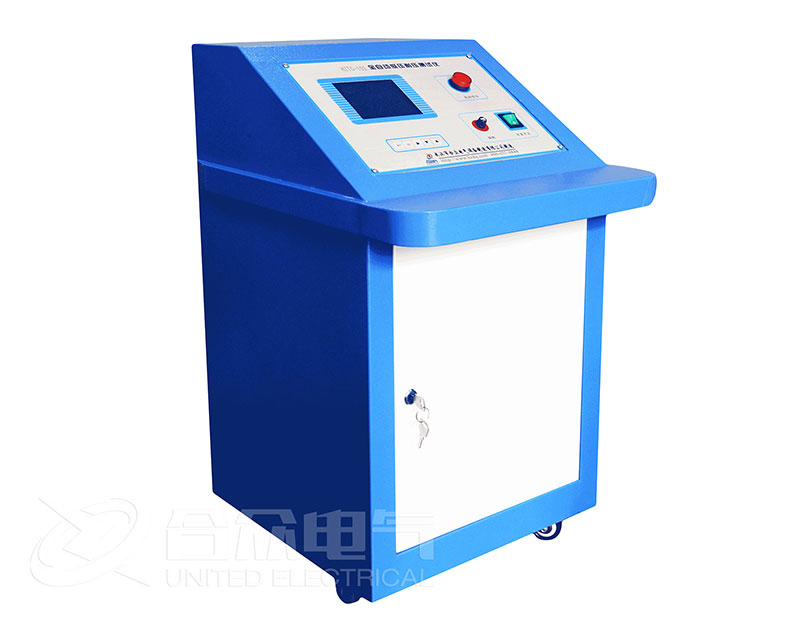

控制箱/操作臺：用于調節電壓、控制升降壓、計時和保護。其輸出容量必須與變壓器容量匹配。

保護電阻：用于限制被試品擊穿時的短路電流，保護變壓器和測量系統。

分壓器：用于精確測量高壓側電壓，比通過低壓側換算更準確。

球隙：用于設定過電壓保護，防止意外過壓損壞被試品。

選型流程總結：

明確需求：確定被試品的類型、試驗電壓標準、電容量。

計算參數：確定試驗變壓器的額定電壓和容量。

選擇類型：根據使用環境（移動性、防火、環保）選擇油浸、干式或充氣式。

配置系統：選擇合適的控制箱、保護電阻等配套設備，形成完整的高壓試驗系統。
