變壓器測試儀器可以根據其測試對象和目的進行多種方式的分類。最常見的分類方式是按照測試項目劃分：

1. 絕緣特性測試儀器

這類儀器主要用于評估變壓器主絕緣和縱絕緣的狀況。

絕緣電阻測試儀： 測量變壓器繞組之間、繞組對地之間的絕緣電阻，判斷絕緣是否受潮或存在貫穿性缺陷。

介質損耗因數測試儀： 測量變壓器套管和繞組的介質損耗因數和電容量，是判斷絕緣材料老化、受潮的靈敏指標。

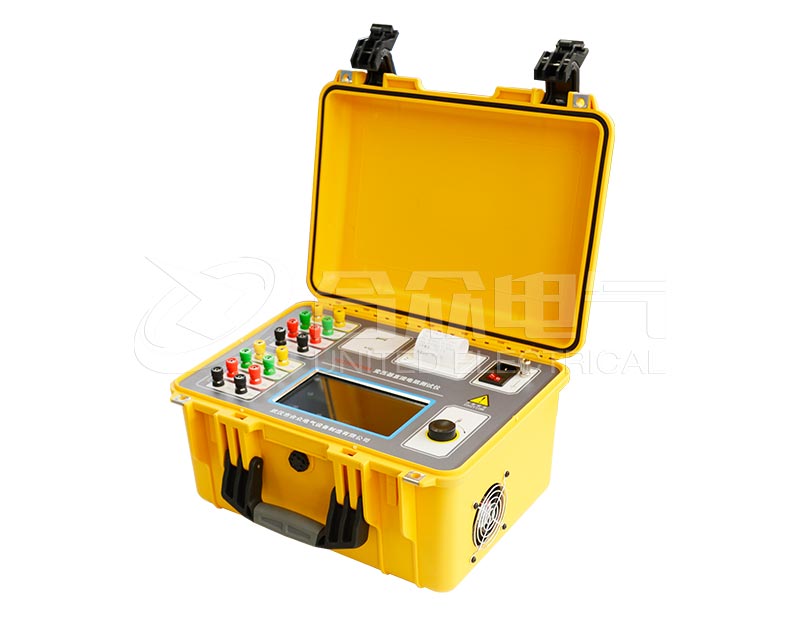

變壓器直流電阻測試儀： 測量變壓器繞組的直流電阻，用于檢查繞組導線的焊接質量、分接開關的接觸狀況、匝間是否有短路以及引線連接是否良好。

吸收比/極化指數測試儀： 通常是絕緣電阻測試儀的高級功能，通過計算不同時間點的絕緣電阻比值，更有效地判斷絕緣受潮情況。

2. 變比與電壓矢量測試儀器

這類儀器用于驗證變壓器的核心功能——變換電壓和相位。

變壓器變比測試儀： 精確測量變壓器的電壓比，檢查分接開關的每個檔位是否正確，以及是否存在匝間短路。

變壓器接線組別測試儀： 驗證變壓器的接線組別是否與銘牌一致。

3. 空載與負載特性測試儀器

這類儀器用于測量變壓器的基本性能參數和損耗。

變壓器空載損耗測試系統： 在變壓器一側繞組開路，另一側施加額定電壓時，測量空載電流和空載損耗（鐵損）。

變壓器負載損耗測試系統： 在變壓器一側繞組短路，另一側通入額定電流時，測量負載損耗（銅損）和阻抗電壓。

電能質量分析儀/功率分析儀： 通常作為上述測試系統的核心測量單元，用于精確測量電壓、電流、功率、功率因數等。

4. 繞組變形測試儀器

用于診斷變壓器在遭受短路電流沖擊或運輸后，其內部繞組是否發生機械位移、扭曲或變形。

頻率響應分析法繞組變形測試儀： 目前的主流方法，通過比較繞組在不同頻率下的響應曲線來判斷是否變形。

5. 油務試驗儀器

對于油浸式變壓器，絕緣油的性能至關重要。

油介電強度測試儀： 測量絕緣油的擊穿電壓，判斷其絕緣強度。

微量水分測試儀： 測量絕緣油中的微量水分含量。

氣相色譜分析儀： 分析變壓器油中溶解氣體的成分和含量，是診斷變壓器內部潛伏性故障（如過熱、放電）最有效的手段。

綜合性及高壓試驗儀器

這類儀器用于進行最終的絕緣強度考核。

超低頻高壓發生器/交流耐壓測試系統： 對變壓器施加高于額定電壓的工頻交流電壓，考核其主絕緣的強度。

直流高壓發生器： 用于進行直流耐壓試驗和泄漏電流測試。

變壓器綜合測試臺： 將多種測試功能（如變比、直阻、匝間）集成在一個系統中，提高測試自動化程度和效率。
