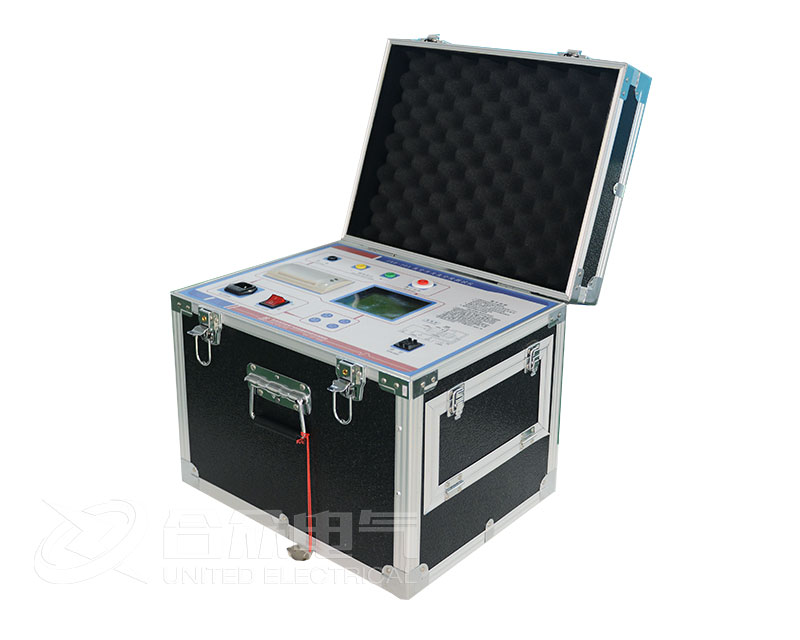

斷路器真空度檢測儀是一種專門用于檢測和評估真空斷路器中真空滅弧室內部真空度的專用高壓電氣試驗設備。

真空斷路器依靠高度真空（通常低于10^-4 Pa）作為滅弧和絕緣介質。其核心部件是真空滅弧室（俗稱“真空泡”）。

安全隱患：如果真空度下降（即內部氣壓升高），會導致：

開斷失敗：斷路器在分閘時無法正常熄滅電弧，可能導致設備爆炸。

絕緣擊穿：在正常運行電壓下就可能發生擊穿，造成相間短路或接地故障。

隱蔽性：真空度下降是一個緩慢、內部的過程，從外部無法觀察。常規的電氣試驗（如絕緣電阻測試）也難以有效發現。

預防性維護：定期檢測可以提前發現隱患，避免 catastrophic failure（災難性故障），是電力系統安全運行的重要保障。

在選擇儀器時，請考慮以下因素：

測量原理：首選磁控放電法，確保測量準確可靠。

測量范圍：確保能覆蓋所需的真空度范圍（例如 10^-5 ~ 10^-1 Pa）。

精度：精度越高越好，通常優于10%-15%。

內置曲線庫：儀器預置的真空滅弧室型號越多，使用越方便，無需手動繪制曲線。

人機交互與數據管理：大屏幕、中文菜單、數據存儲和導出功能（USB/Wi-Fi）會極大提升工作效率。

便攜性與供電：重量、體積是否適合現場攜帶，是使用交流電還是內置電池？

品牌與售后服務：選擇知名品牌，如：武漢市合眾電氣，確保技術支持和售后維護。

基本測試步驟（以磁控放電法為例）：

停電、隔離、驗電、掛地線：嚴格遵守安全操作規程。

斷開連接：將真空斷路器兩側的母線排斷開，使滅弧室完全隔離。

連接設備：

將勵磁線圈均勻地纏繞在待測的真空滅弧室外部。

將高壓測試線的紅色和黑色夾子分別連接到滅弧室的動、靜觸頭（斷路器處于分閘狀態）。

設置參數：在主機上選擇正確的“滅弧室型號”或輸入其相關參數（儀器內置了常見型號的真空度-電流曲線）。

開始測試：?jiǎn)?dòng)測試，儀器會自動施加磁場和高壓，測量放電電流，并計算出對應的真空度值。

判斷結果：儀器會直接顯示測量結果，并與內置標準（如 DL/T 846.9-2004《高壓開關設備測試儀器通用技術條件》）進行比對，給出“合格”或“不合格”的結論。

記錄與報告：保存或打印測試數據。
