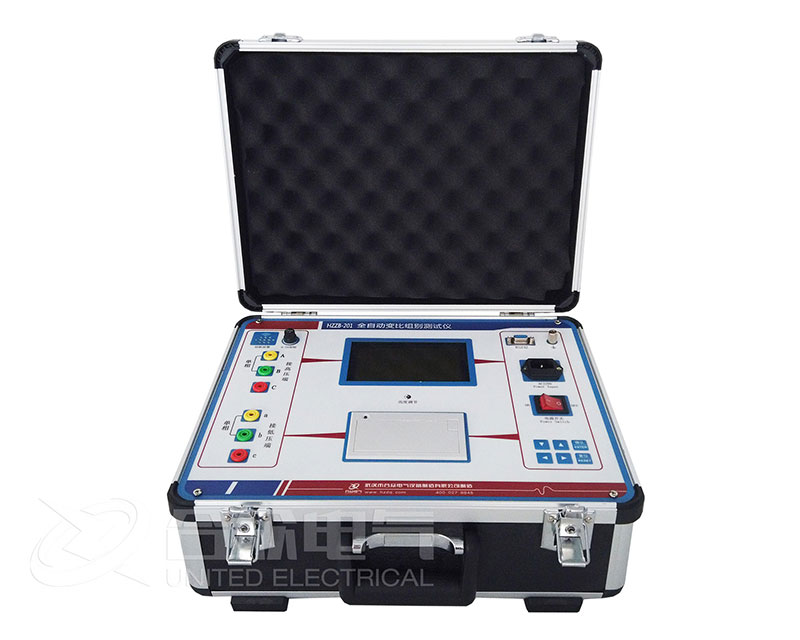

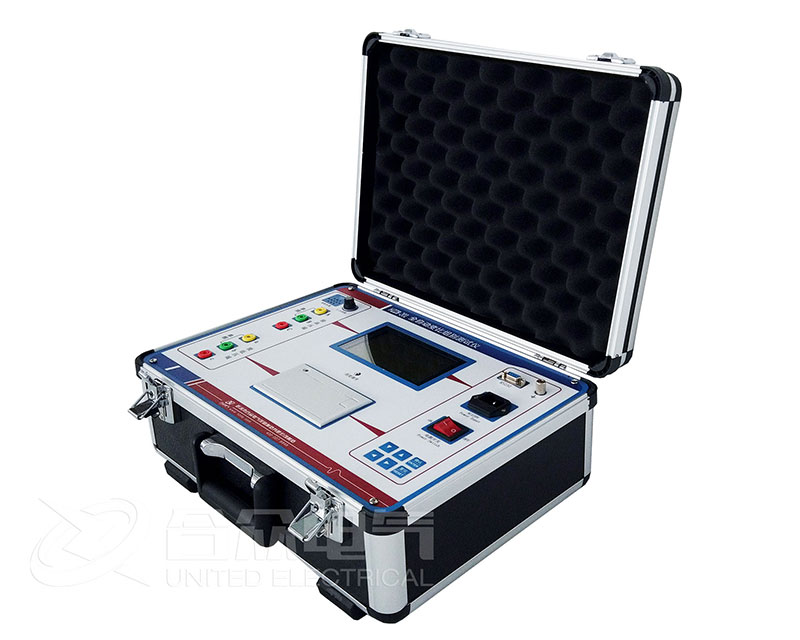

全自動變比組別測試儀操作步驟

1、接線:將儀器端子(A、B、C、a、b、c)與變壓器端子(A、B、C、a、b、c)對應接好，注意高低壓千萬不要接反，否則可能損壞儀器。

2、打開電源開關，顯示屏首先顯示"歡迎使用高電產品"，接著顯示自檢1;自檢2;自檢3;通過，表示全自動變比組別測試儀正在自檢，最后分別顯示上次試驗的變比，分接百分比、組別、信息顯示欄(誤差顯示欄)顯示"自檢通過"，表明儀器正常，可進行下一步操作。

3、按〈參數)鍵，依次輸入變比，分接間距、組別，直至參數指示燈熄滅，如本次試驗所用參數與前次相同，此項操作可省略。

4、用分接調節鍵調整分接點，每按一次該鍵，分接值移動一個分接間距，如按分接調節鍵，分接顯示欄無任何反應，則說明分接間距沒有設置，此時可按參數鍵，設置分接間距。

5、測量：a、三相連續:按〈三相連續)鍵，鍵燈亮，按(開始)鍵，鍵燈亮，全自動變比組別測試儀開始測量，并自動進入記錄狀態，每測完一相，發出提示音，進入下一相測量，全部完成后，自動停止。

b、單相：按〈AB〉鍵，鍵燈亮，按〈開始)鍵，鍵燈亮，儀器開始測量待誤差顯示穩定后，記下該數據，按〈停止〉鍵，鍵燈亮，完成 AB 相的測試。同樣完成BC、CA相的測量。

6、打?。喝缧璐蛴。仨氃跍y量操作前按記錄鍵，鍵燈亮，全自動變比組別測試儀進入自動記錄狀態，自動記錄以后每次測量操作的數據，切斷電源如果用三相連續功能進行測量,儀器自動記錄,測量前無需按(記錄》鍵。

按打印鍵，屏幕顯示"正在打印"，稍候屏幕顯示"打印完畢"即可完成打印。如在打印過程中按任意鍵，屏幕顯示"中止打印"，即可中途退出打印。如果內存中沒有數據，按打印鍵，則打印鍵燈和記錄鍵燈同時閃爍，屏幕顯示"內存空"不能打印。

當然，如果以前試驗數據不用保留，則在測量操作前清除數據。按(清除內存〉鍵,如內存已空,則清除內存鍵燈和記錄鍵燈同時閃爍，屏幕顯示"內存已空"，如內存未空，則屏幕顯示"清內存嗎?"，再按清除內存鍵，則清除內存，屏幕顯示"內存已空"，如按其他鍵，則中止清除內存，屏幕顯示"中止清內存"。內存已滿時，〈打印〉和〈清除內存〉鍵燈閃爍提示，連續按兩下〈清除內存)鍵，可以清除舊數據。
