SF6的測量方法分類

SF6氣體含水量的測量方法根據原理不同，通?？煞譃槿N：電解法、露點法和阻容法。

1)電解法。采用庫侖法測量氣體中微量水分，其定量基礎為法拉第電解定律。當被測氣體以定流量流經電解池時，氣體中的微量水分將全部被五氧化二磷(P205)膜層吸收，并被全電解。此方法屬絕對測量法，穩定、不漂移缺點是電解池壽命有限，需要再生，并且對氣體流量要求較高。

2)露點法。所謂露點，是指空氣或其他氣體中水蒸氣達到飽和而結霜時的溫度。露點儀是最準確、最可靠、最基本的測量方法，被廣泛地用于標準傳遞，但其缺點是價格比較昂貴并需要有經驗的人操作及保養。

3)阻容法。阻容法是利用濕敏元件的電阻值或電容值隨氣體濕度的變化而按一定規律變化的特性進行濕度測量的。由于其傳感器電參量和氣體濕度之間的關系曲線會隨時間和儀器的使用而變化因此此類儀器需要經常標定才能保證測量準確。

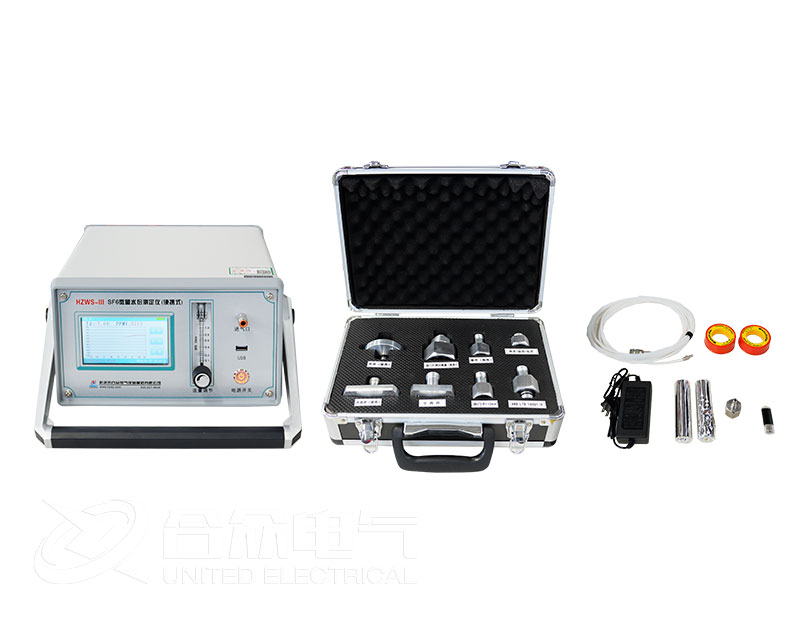

sf6微水測試儀現場試驗方法

1、連接SF6設備

將測量管道上螺紋端與開關接頭連接好，用扳手擰緊，關閉測量管道上另一端的針型閥；再把測試管道上的快速接頭一端插入sf6微水測試儀上的采樣口；將排氣管道連接到出氣口。最后將開關接頭與sf6電氣設備測量接口連接好，用報手擰緊。

2、檢查電量

使用直流電時，請查看右上角顯示的電池電量，如果電量低于約20%，請關機充電后繼續使用。

3、開始測量

首先全部打開儀測量管道上的針型閥，然后用面板上的流量閥調節流量，把流量調節到0.5LM左右，開始測量SF6露點。

第一次測量時間需要5~10分鐘，其后每臺設備需要3~5分鐘。

4、存儲數據

設備測量完成后，可以將數據保存在儀器中，按“確定”鍵調出操作菜單，具體操作方式見下節內容。

5、測量其他設備

一臺設備測量后，關閉測量管道上的針型閥和微水儀上的調節閥。將轉接頭從SF6電氣設備上取下。如果需要繼續測量其他設備，按照上面步驟繼續測量下一臺設備。

6、測量結束

所有設備測量結束后，關閉微水儀電源。
