直流高壓發生器，ZGF直流高壓發生器，主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、發電機等高壓電氣設備進行直流耐壓試驗，泄漏電流檢測試驗。還可以作為其他高壓試驗設備如沖擊電壓發生器、沖擊電流發生器、振蕩回路等的電源。

直流高壓發生器在產品結構和生產器件上采用新的電子器件和結構配置以及工藝流程，提高了電力中輸出電壓數值的穩定度和精度，ZGF系列直流高壓發生器具有輸出功率大、體積小、重量輕并且有可靠的過壓、過流及零位靜止合閘保護功能，ZGF系列直流高壓發生器帶0.75倍電壓鎖存按鍵功能，并配有時間繼電器，該直流高壓發生器能在試驗中設置定時聲音報警，整個儀器便于攜帶，操作方便，安全可靠，特別適用于電力檢修部門，發電廠以及電力檢修單位現場試驗。

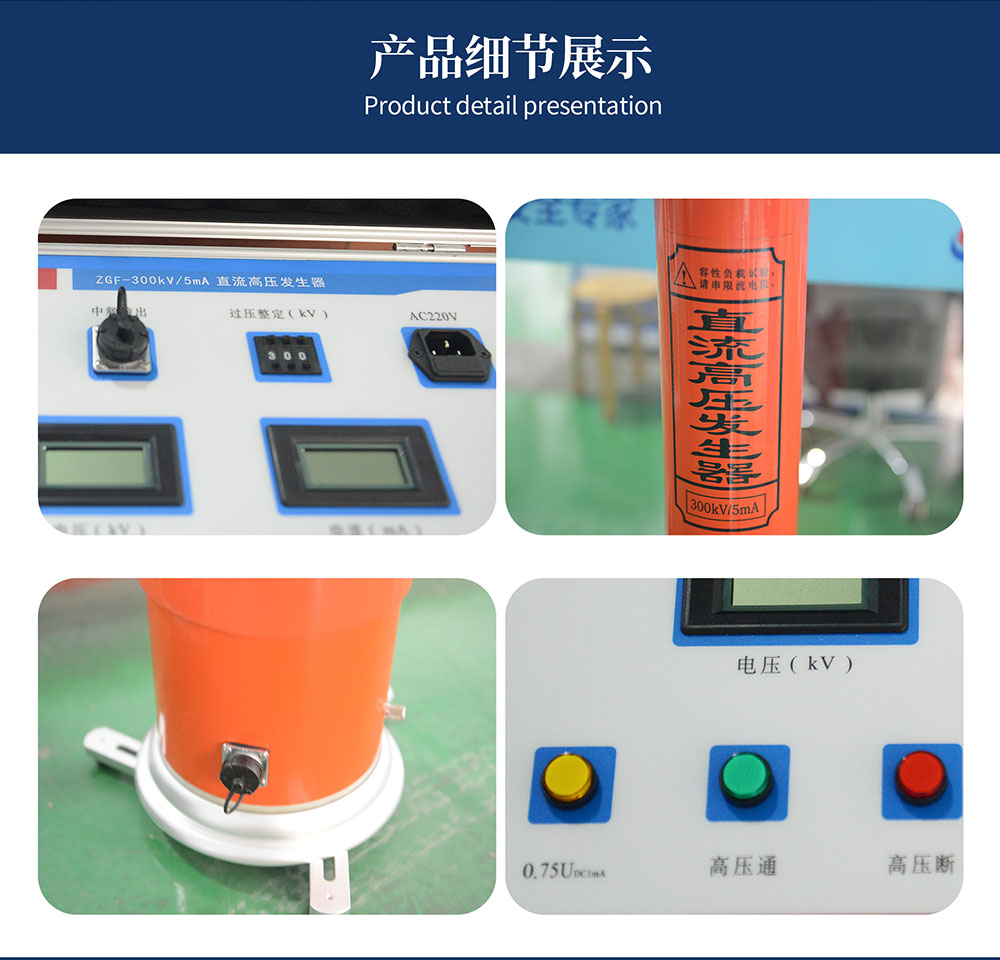

對氧化鋅避雷器進行75%VDC-1mA的測量時，應先升到電流到1000uA時電壓值停止(這時可記錄電壓、電流值)，然后按下黃色按鈕,電壓即降到原來的75%,并保持此狀態。此時可讀取微安表數值及電壓值。測量完畢后,調壓電位器逆時針回到零位,按下綠色按鈕,需再次升壓時按紅色按鈕即可。

對大電容試品時，升壓應更要緩慢，并需要監視電流表充電電流不超過發生器的最大充電電流，一定要放慢升壓速度，避免充電電流過大。試驗完畢后，將電壓調節電位器逆時針回到零位上，隨后按綠色按鈕，切斷高壓。此時注意電壓表上的電壓降到15kV左右，方可用放電棒進行多次放電，確保安全。

直流高壓發生器可選電壓等級：60kV直流高壓發生器、120kV直流高壓發生器、200kV直流高壓發生器、300kV直流高壓發生器、400kV直流高壓發生器

主要特點：

1、精度高、測量準確?？刂葡渖想妷罕碇苯语@示加在負載試品上的電壓值，使用時無需外加分壓器，接線簡單。儀器具有高、低壓端測量泄漏電流，高壓端采用圓形屏蔽數字表顯示，不怕放電沖擊，抗干擾性能好，適合現場使用。

2、電壓調節穩定度高，全量程平滑調壓，輸出電壓調節采用進口單個多圈電位器，升壓過程平穩，調節精度高。

3、負極性輸出、零啟動、連續可調、有過電壓、過電流、回零、接地保護、特有斷線保護等各種保護功能。自動保護電路功能強，保護完善可靠，使操作安全。

4、采用先進技術、工藝制造，率先應用中頻倍壓電路，采用新的PWM高頻脈寬調制技術和大功率IGBT器件，從而使輸出高壓穩定度更高，紋波系數更小。

5、增設高精度0.75UDC1mA功能，為做氧化鋅避雷器測量帶來極大的方便。

6、過電壓整定采用了數字撥碼開關，能將整定電壓值直觀顯示，顯示數值單位為kV，一目了然。

7、故障取樣采用專用的傳感器，動作時間為納秒級，光隔離元件也為納秒級，可快速完全關斷直流主回路，從而保護儀器不受損傷。

8、倍壓筒采用新型材料，輕巧、堅固。底部設有三只內藏式支撐腳，增加了倍壓筒的穩定性。外表涂特種絕緣材料，電氣性能好，防潮能力強。
