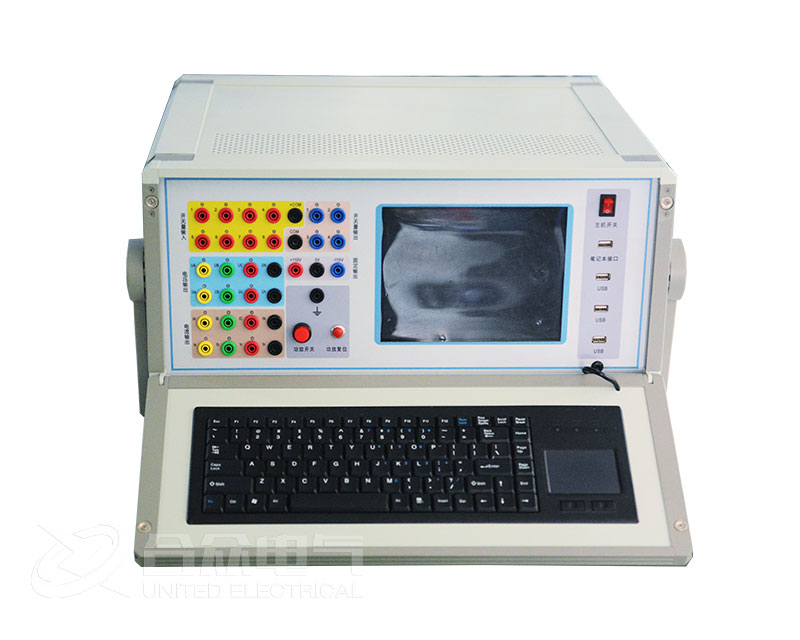

測試步驟1：設置阻抗參數

在界面的左上角為整組試驗的阻抗參數設置區：

Z：極坐標形式的幅值；

φ：極坐標形式的角度；

R：直角坐標形式的電阻；

X：直角坐標形式的電抗；

Kr、Kx：用于計算零序補償系數(Kr/Kx)，如果定值所給的參數形式與此不同，可按如下公式進行轉換：

Rr=(R0/RI -1)/3

RX=(X0/X1-1)/3

如果定值單中不是給出電阻和電抗的值，而是正序和零序阻抗，以及正序和零序靈敏角，則應將它們轉換成電阻和電抗，再代入上述公式進行計算；對某些保護以Ko、φ方式計算的，如果φ(Z1)=φ(Z0)， 即PS1=PS0， 則Ko為一實數，此時需設置Kr=Kx=Ko。

測試步驟2：設置Ux參數

Ux 是特殊相，可設定輸出+310、-3L0、+√3×3U0、-√3×3U0、檢同期12檢同期Ub、檢同期Uc、檢同期Ubc、檢同期 Uca、檢同期Uab。前4種3UO的情況， Ux 的輸出值由當前輸出的 Ua、Ub、Uc組合出的3U0成分乘以各系數得出，并跟隨其變化。若選等于某檢同期抽取電壓值，則在測試線路保護檢同期重合閘時， Ux用于模擬線路側抽取電壓。以檢同期 Ua 為例，在斷路器合上狀態， Ux 輸出值始終等于母線側Ua， 在保護跳閘后的斷開狀態，Ux 值則等于所設定的檢同期電壓值，該值可以設定為與此刻的 Ua數值或相位有差，用以檢驗保護在此種兩側電壓有差的情況下的檢同期重合閘情況。

測試步驟3：設置其他試驗參數

在界面的右上角為整組試驗其他試驗參數設置區：

額定電壓：在額定狀態時輸出的電壓值，一般為57.735V；

額定頻率：在試驗時輸出的頻率值，一般為50Hz；

負荷電流幅值：在額定狀態時輸出的電流值；

負荷電流相角：以電壓為參照，負荷電流相對于電壓的角度偏移；短路起始時刻：需要控制短路起始時刻參考相電壓的相角即合閘角時，可選擇“合閘角固定”，并輸入合閘角度；不需要控制時選擇“合閘角隨機”，則隨機給出合閘角；

合閘角：故障瞬間合閘參考相電壓的相角，由于三相電壓電流相位不一致，合閘角與故障類型有關，一般以該類型故障的參考相進行計算：?jiǎn)蜗喙收弦怨收舷?、兩相短路或兩相接地以非故障相、三相短路以A相進行計算；

短路阻抗倍數：為nד整定阻抗”，以此值作為短路點阻抗進行模擬。一般按0.95或1.05倍整定值進行檢查。如果不滿足，也可以0.8或1.2倍整定值進行檢查。

測試步驟4：設置故障時間

試驗時間：故障開始到試驗結束之間的時間限制，一般地，應保證保護在該時間內可以完成整個“跳閘→重合→再跳閘”的過程；故障前時間：在輸出故障前輸出額定值的時間；

跳閘延時：模擬斷路器的跳閘動作時間，測試儀根據開入量的連接，一旦接受到保護的跳閘信號，經過“跳閘延時”后，方進入跳閘后的電壓電流狀態；

合閘延時：模擬斷路器的合閘動作時間，測試儀根據開入量的連接，一旦接受到保護的合閘信號，經過“合閘延時”后，方進入合閘后的電壓電流狀態。

測試步驟5：設置系統參數

故障性質：選擇“瞬時性”故障時，測試儀在整個試驗過程中只輸出一次故障量，當測試儀接收到保護的動作信號，或者達到所設置的“故障持續時間”后，停止輸出故障量，而轉為輸出正常的電壓、電流，之后即便接收到其它開入量信號，測試儀仍然維持正常量輸出不變；選擇“永久性”故障時，測試儀按以下順序輸出：開始試驗(輸出正常量)輸出界面上所設置的第一次故障量——接收到保護跳閘動作信號(輸出正常量)——接收到重合閘動作信號(再次輸出界面上所設置的故障量，如果模擬的是轉換性故障，則故障相別可能與第一次不同)——再次接收到保護跳閘動作信號(再次輸出正常量，并不再改變，等待人工停止試驗)；如果需要對保護的后加速功能進行試驗，一般應選擇永久性故障；控制方式：以何種方式觸發故障，
時間控制在輸出故障前時間的額定值后自動進入故障狀態；手動控制單擊界面上的“觸發故障”按鈕，或按下F4快捷鍵，進入故障狀態；

GPS控制將GPS時鐘與主機相連，對時完成后，設置觸發時刻，時間到后自動觸發故障。

PT安裝位置：PT安裝在“母線側”時，測試儀接到跳閘信號后仍然給出三相額定電壓；PT安裝在“線路側”時，測試儀接到跳閘信號后輸出電壓為零；一般地，220KV 以下的保護， PT 位于母線側；

跳閘方式：用于定義開入量A、B、C三端子是作為“跳A”、“跳B(niǎo)”、“跳C”端子還是“三跳”端子。若設為“分相跳閘”時，則單相故障時可以模擬只跳開故障相。即這種情況下，“跳A”、“跳B(niǎo)”、“跳C”哪幾個信號到，模擬哪幾相跳開；若設為“三相跳閘”時，則不管哪個開入量收到信號，三相均同時跳開。

在將“故障設置”中的“轉換性故障”選項打上了勾后，則可以進入“轉換性故障設置”屬性頁中對轉換性故障進行參數設置。

故障類型：程序提供了11種故障類型，包括A、B、C接地，AB、BC、CA相間短路， AB、BC、CA兩相接地，三相短路；

故障方向：可設置為正向故障或反向故障；

短路電流：短路故障時，流經保護安裝處的故障相電流；

轉換性故障：選擇后可設置轉換性故障；

轉換時刻：從第一次進入故障時刻起至發生轉換性故障時的時間。
