使用電容電流測試儀測量配網電容電流前必須完成以下操作：

1、檢查測量用的PT高壓側中性點是否安裝高阻消諧器，如有，將其短接。從測量原理可知，選用哪組 PT進行測量，我們就只考慮這組 PT的接線情況。而無需關心系統內的其他PT 的情況。如果系統中有些PT 安裝高阻消諧器，有些沒安裝，則完全可以從沒有安裝高阻消諧器的PT進行測量，這樣可以省去短接消諧器的工作。

2、檢查消弧線圈是否全部退出運行。在有電氣聯系的被測電壓等級系統中所有消弧線圈均要退出運行，并非只退出該變電站的消弧線圈。同時只考慮被測電壓等級的情況，無需考慮其他電壓等級的情況。例如，被測變電站A為 10kV系統，并通過聯絡線與變電站B的10kV系統相連，變電站A有2臺消弧線圈，變電站B有1臺消弧線圈，則測量時有電氣聯系的這3臺消弧線圈均要退出運行；而35kV系統有無消弧線圈則無需考慮。

3、退出PT開口三角的消諧裝置。如果經過實測證明，開口三角所接的某些廠家某些型號的二次消諧裝置對測量結果沒有影響，則消諧裝置可以不退出運行。一般對于微電腦控制的消諧器，其只有在系統有諧振發生時才動作，該類消諧器一般對測量無影響。

4、如果PT二次側并列運行(很少見)，則將其改為單獨運行。

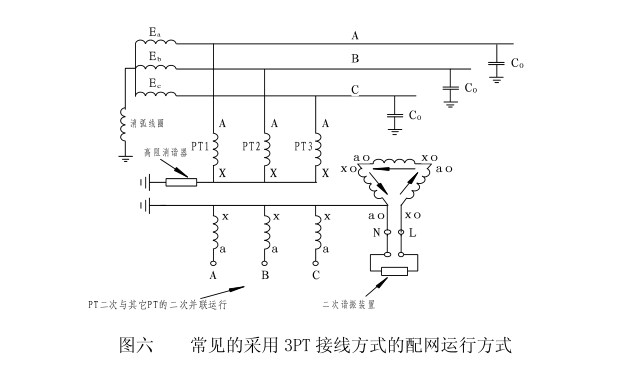

5、確保將測試儀的電流輸出端正確接到圖四的開口三角N-L上。一般在二次的端子編號為N600和L630。為了確保連接正確，可以按下列方法進行檢查：

用萬用表分別測量PT二次側三相電壓和開口三角電壓；將三相電壓中的最大值減去最小值得到的差和開口三角電壓比較，如果兩者差不多，就說明找到的開口三角端是正確的；如果兩者差別很大，則說明沒有正確找到開口三角端。

例如，測量得到三相電壓分別為61V、60V、59.5V，則正確的開口三角電壓應為1.5V左右，如果測量得到的開口三角電壓僅為 0.2V，說明所找的開口三角端不正確或PT開口三角連線已經斷開(在現場實測中發現有多個變電站的PT開口三角連線斷開情況)。

6、選擇正確的PT變比，也就是選擇正確的PT接線方式。電容電流測試儀是通過選擇PT接線方式和系統電壓來達到選擇PT變比的作用，這樣對于試驗人員會更方便、快捷。PT一般是采用100/3V的二次繞組連接成開口三角，但也有特殊的情況，有些變電站的PT采用100V二次繞組組成開口三角。為了確保選擇變比的正確，可以通過測量組成開口三角的各繞組的電壓來確定。

完成以上操作后，就可以運用電容電流測試儀進行準確測量電容電流了。

配電網中的PT接線方式和PT的變比會對測試儀的測量結果產生很大的影響，如果PT的接線方式和變比選擇不正確，測量結果將不是系統的真實電容電流值，而是真實值乘以兩變比之商的平方倍。因此為了測得正確的數據，在測試前必須對配電網中PT的接線方式及PT變比有一個清晰的了解。本測試儀采用循環選擇的方式來選擇系統PT的各種接線方式及變比，這樣用戶無需繁瑣地輸入各種PT接線方式下的變比，使測量工作更簡便、更快捷。

電容電流測試儀提供五種“方式”的選擇，即3PT、3PT1、4PT， 4PT1、1PT，每種方式代表一種PT的接線方式和不同的變比，這五種方式基本上包括配電系統中各種常用的PT接線方式。
