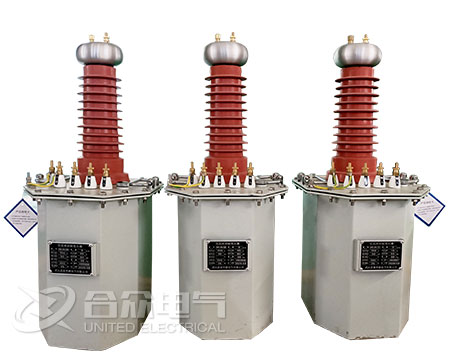

(1)根據被試品對試驗電壓的要求，選用電壓合適的超輕型試驗變壓器，還應考慮超輕型試驗變壓器低壓側電壓是否和試驗現場的電源電壓和控制保護系統的電壓以及調壓器的電壓相符。

  (2)試驗電流的選擇：

  超輕型試驗變壓器的額定電流，應能滿足流過被試品的電容電流和泄漏電流的要求，一般按試驗時所加的電壓和被試品的電容量來計算所需的試驗電流。其公式為：

  Ic=wCxUs

  式中： Ic一試驗時被試品的電容電流(mA)：

  w電源角頻率(2Tr f)；

  Cx一被試品的電容量(pF)：

  Us一試驗電壓(kV)。

  Cx可用交流電橋或電容電橋測出，也可在被試品上施加工頻低壓，根據測得的電壓和電流(感性和電阻的影響不計)來估算，也可在附表中查出估算值，公式為：

  Cx≈I/(wU)(微法)

  式中： I一測量電流(mA)；

  U一外加電壓(kV)。

  各種被試品電容量參考值

  名稱  電容量C(PF)

  絕緣子  100以下

  高壓套管  50~600

  高壓斷路器、電流互感器及電磁式電壓互感器  100~1000

  電力變壓器1MVA/10MVA  3000/25000

  架空導線(每米)  8~10

  全封閉組合電器(每米)  30.50

  電容式電壓互感器  3000~5000

  電力電纜(每米)  150~400

  (3)試驗電源容量選擇：

  S=wCxUs2x10·3(KVA)

  (4)超輕型試驗變壓器容量選擇：

  P=KwCxUs2×10·3(kVA)

  K安全系數，按K=1~2選取。

  2、調壓器容量選擇：

  調壓器選擇應能從零開始平滑地調節電壓，以滿足試驗所需的任意電壓，輸出波形應是正弦波。容量應滿足超輕型試驗變壓器容量的要求，如超輕型試驗變壓器工作時間較短，調壓器的容量可按超輕型試驗變壓器容量的三分之二選取。常用的調壓器有自耦調壓器、移圈調壓器、感應調壓器等。

  3、高壓測量裝置選擇：

  試驗時，試品不需要精確測量試驗電壓時，可用一般的低壓電壓表從超輕型試驗變壓器的低壓側測量電壓，將所測得的電壓乘以超輕型試驗變壓器的變比即得所需試品試驗電壓值。如需較精確地測量試驗電壓，則需選用高壓靜電電壓表、電容分壓器、交直兩用數顯高壓表等。

  4、控制保護系統選擇：

  根據試驗需要，可自行設計控制保護系統，也可購置我廠生產配置的高壓控制臺?？刂票Ｗo系統包括：過流保護裝置、過壓保護裝置、球隙保護裝置、Rj、R2保護電阻。R按 0.5~1Q /V選取， Rz可按下式計算：

  R2=2[(√2U)/(3aCx)](Ω)

  式中：U一試驗電壓的有效值(kV)；

  a一允許波頭的陡度，可采用 a=5kV/us；
