變壓器雷電沖擊試驗結果分析

  (1)變壓器雷電沖擊試驗產品合格主要依據

  若在雷電沖擊電壓發生器全電壓下所記錄的電壓和電流瞬變波形圖與降低電壓下所記錄相應波形圖無明顯差異，則試驗通過。

  (2)回路中影響示傷圖變化的因素

  同步系統影響

  接地部分放電

  高壓部分放電

  其他影響

  (3)示傷波形圖分析

  全波試驗的電壓波波形圖分析

  主絕緣對地故障，電壓波將突然下降

  沿繞組一部分閃絡時，將使T2減小

  全波試驗的電流波形圖分析

  中性點電流：明顯增大表明繞組內部故障;變小表明繞組對地或?qū)ο噜徖@組故障

  電容傳遞電流：被試?yán)@組內部或?qū)Φ毓收蠒r(shí)會突變，頻率變化，幅值可能降低；對相鄰繞組故障時，幅值突然增高，頻率變化

  畸變可能由局部擊穿或嚴重放電引起，應區分內部故障和外部影響

  (4)示傷波形圖分析

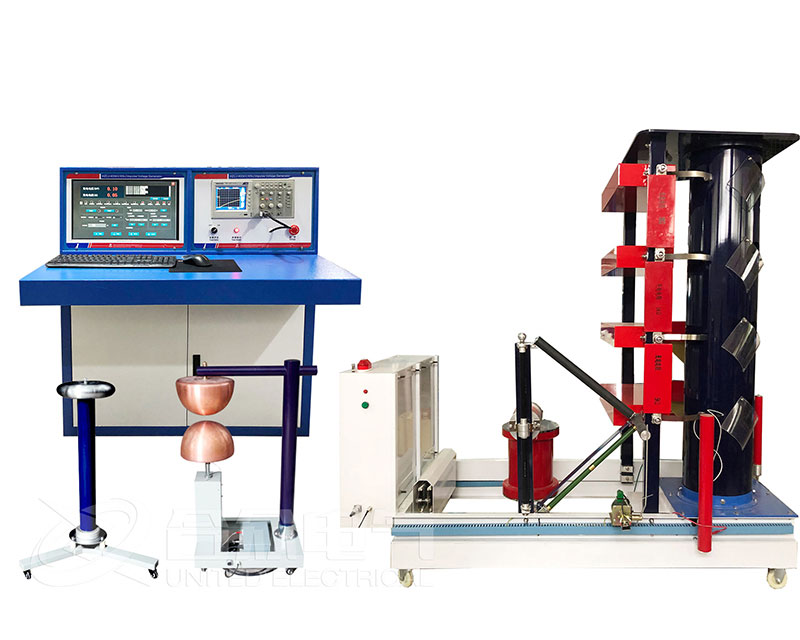

  雷電沖擊電壓發生器截波試驗示傷波形圖分析

  若截?cái)嗲盎?，故障分析與全波相同

  若截?cái)嗪蠡?，?yīng)根據情況判斷試品是否故障

  較大故障，變化嚴重，頻率變化，容易判斷;

  較小變化比較復雜，應考慮截?cái)鄷r(shí)間不同對示傷圖的影響

  采取的措施：

  1)加超聲波示傷手段;

  2)降低電壓，反復查找原因或人為改變截?cái)鄷r(shí)間，記錄示傷圖變化;

  3)分析在全試驗電壓下，不同次數波形情況，做必要復試;

  4)注意雷電沖擊電壓發生器回路各環節，消除放電影響。
