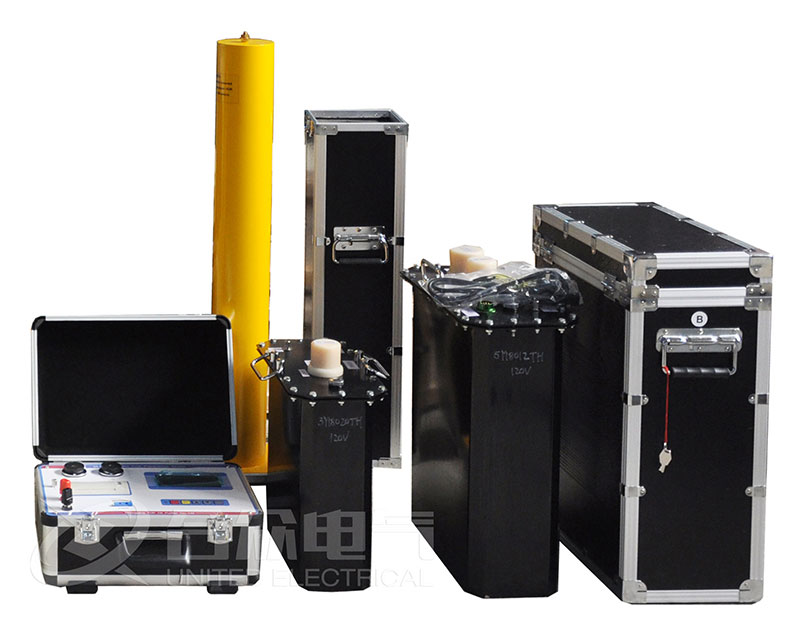

超低頻高壓發生器結合了現代數字變頻技術，采用微機控制，升壓、降壓、測量、保護完全自動化，并且在自動升壓過程中能進行人工干預。由于全電子化，所以體積小重量輕、大屏幕液晶顯示，清晰直觀、且能顯示輸出波形、打印機輸出試驗報告。

  超低頻高壓發生器設計指標完全符合DL/T849.4-2004《電力設備專用測試儀器通用技術條件，第4部分：超低頻高壓發生器通用技術條件》電力行業標準，使用十分方便。克服這樣一些以往產品的不足之處，另外，還有如下特點需要特別說明：

  電流、電壓、波形數據均直接通過高壓側采樣獲得，所以數據真實、準確。

  過壓保護：當輸出超過所設定的限壓值時，儀器將停機保護，動作時間小于20毫秒。

  過流保護：設計為高低壓雙重保護，高壓側可按設定值進行精確停機保護;低壓側的電流超過額定電流時將進行停機保護，動作時間都小于20毫秒。

  高壓輸出保護電阻設計在升壓體內，所以外面不需另接保護阻。

  由于采用了高低壓閉環負反饋控制電路，所以輸出無容升效應。

  超低頻高壓發生器使用特別說明

  1、開機前一定要用放電棒將試品充分放電。

  2、超低頻高壓發生器開機升壓后，如需要中斷請不要關閉電源開關，請務必使用停機鍵，用放電棒將試品充分放電后再關閉電源。

  3、使用放電棒時，請務必先用限流放電端放電。

  4、請務必嚴格按照屏幕提示操作，試驗時請將高壓線接頭旋緊、接觸好。

  5、由于超低頻高壓發生器升壓器內絕緣油已裝滿，升壓后可能有少量油溢出，是正?，F(xiàn)象，不影響使用。

  6、超低頻高壓發生器10KV電纜試驗時，應單相試驗，電壓設定為18KV，頻率設定為-II(推薦使用)、0.05HZ(推薦使用)、0.02HZ(升壓過程較慢)，說明書上所說的帶載能力是理論值，現場時10KV電纜長度可達到1-3公里。

  7、如電纜長度較短，試品電容小于0.1pF時不能正常升壓，此時請并聯0.1pF高壓電容。

  8、請將高壓線尼龍端子按上面的編號旋到相應的尼龍座上，要保證高壓線接觸良好，尼龍端子旋緊時，要注意力度，過度旋緊可能會損壞尼龍端子。
