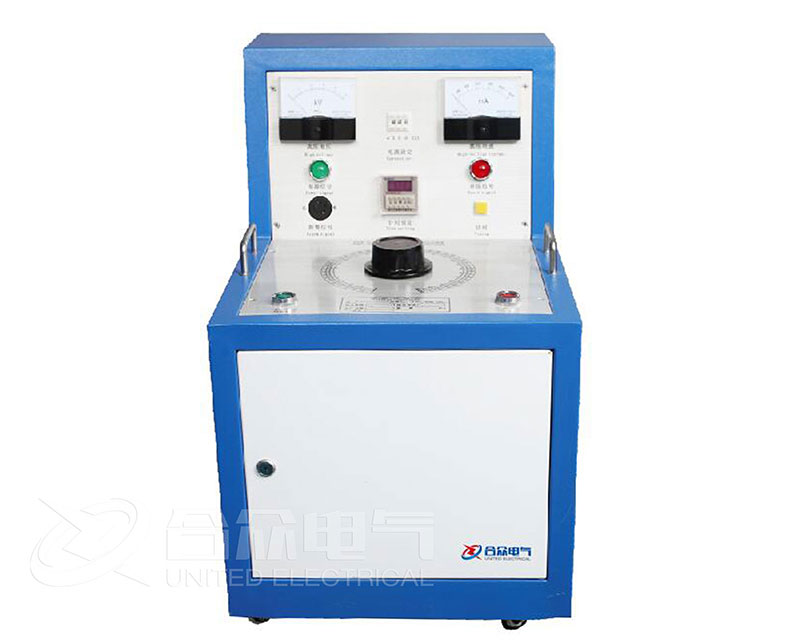

絕緣耐壓測試儀試驗操作規程：

  一)工前準備：

  1、按照絕緣耐壓測試儀調試規程或檢驗規程準備儀器備件;

  2、確認絕緣耐壓測試儀處于工作正常狀態;

  3、確認工作臺面整潔，無灰塵、焊錫粒、細銅絲等雜物;

  4、確認已做好絕緣防護，配帶絕緣手套，

  二)連接待測板件或設備：

  1、確定電壓表指示為0，測試燈熄滅;

  2、連接好接地線;

  3、接入待測板件或設備。

  三)測試過程：

  1、將調壓旋鈕逆時針調到頭，關掉儀器電源時控開關;

  2、接通電源，將電源開關打開，開關內燈應亮;

  3、根據調試或檢驗規程的要求設置“電壓量程”開關至所需要的電壓檔，設置“AC/DC”開關至所需要的電壓種類。AC為交流檔，DC為直流檔;

  4、設置“切斷電流”量值，根據絕緣耐壓測試儀調試或檢驗規程對被測產品的要求設置切斷電流量程，選擇測試電流的調節范圍，按下設置/測量轉換開關，調節電流設置旋鈕，設置切斷電流值，然后松開設置開關，置測試位置。

  5、如需時控，根據調試或檢驗規程的要求設定所需要的測試時間。通過兩位BCD撥盤來設置測試時間。

  6、被測試產品的一端連接與高壓輸出孔，如選擇的電壓為AC，則應選用AC高壓輸出孔，如選擇的電壓為DC，則應選用DC高壓輸出孔，另一端連接于被測端(COM) 。

  7、按啟動開關， 則測試指示燈亮，順時針調節調壓旋鈕，輸出測試電壓逐漸升高，直至調節到所需要的電壓值為止。

  8、復原開關用作為切斷測試電壓，在任何啟動狀態，按該開關，測試電壓被切斷，測試指示燈熄滅。

  9、如果用時控，測試時間到達預置值，絕緣耐壓測試儀的測試電壓被切斷，表示被測產品合格。

  10、在測試中，被測試產品中電流超過設定值，則測試電壓被切斷，同時產生報警聲和不合格指示燈亮(警示約1秒)這種情況下，被測試產品被判定為不合格。

  11、在生產中如需快速測試前先設定AC/DC開關，電壓量程開關，切斷電流值，時控值，并打開時控開關，調節好所需電壓值，設置測量開關為測量位置然后按復原開關以切斷測試電壓，連接被測試產品，按啟動開關，則進入測試狀態。在下次測試中，如不改變測試參數，則不要改變?nèi)魏卧O置開關和調壓按鈕。
