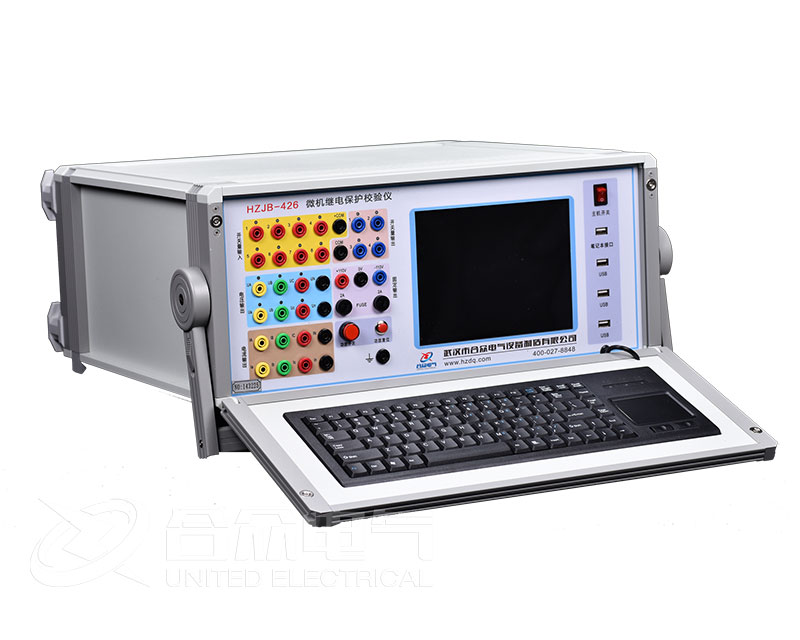

繼電保護測試儀菜單欄中的常用功能

  繼電保護測試儀菜單欄中常用的菜單項，在各個測試模塊中其名稱或符號相同，定義的意義和功能也基本相同。這里以“交流試驗”模塊為例進行介紹，能夠適用于后面介紹的各個功能模塊。

  打開參數：快捷鍵是CTRL+O。用于從不指定文件夾中調出已保存的試驗參數，將參數放到軟件界面上。點擊該功能，指向當前模塊的試驗參數保存的默認路徑：E：繼保\Para\當前模塊名。

  保存參數：快捷鍵是Ctrl+S，用于將軟件界面上用戶所設定的試驗參數保存進某一文件中，以便將來能夠用“打開參數”再次調出使用。數據將保存在當前模塊默認的文件夾下。

  試驗報告：快捷鍵是Ctrl+R，用于從指定文件夾中調出已保存的試驗報告。在打開的試驗報告窗口中，將顯示試驗報告內容，并且能夠在該窗口中修改和打印試驗報告。每次試驗結束，繼電保護測試儀系統將彈出一保存試驗報告對話框以便用戶保存試驗報告。報告保存的的默然路徑：E：繼保\試驗報告\當前模塊名。

  退出： 快捷鍵是Ctrl+X，用于退出當前試驗?zāi)K。

  開始試驗：同鍵盤上的運行取鍵，用于開始試驗。

  停止試驗：同鍵盤上的ESC取消鍵，用于正常結束試驗或中途強行停止。

  短路計算：點擊后將打開一個“短路計算”對話框，用于故障時的短路計算，并將計算結果自動填入到繼電保護測試儀界面上。需要特別注意的是：當故障類型為接地故障時，零序補償系數要設置正確。
