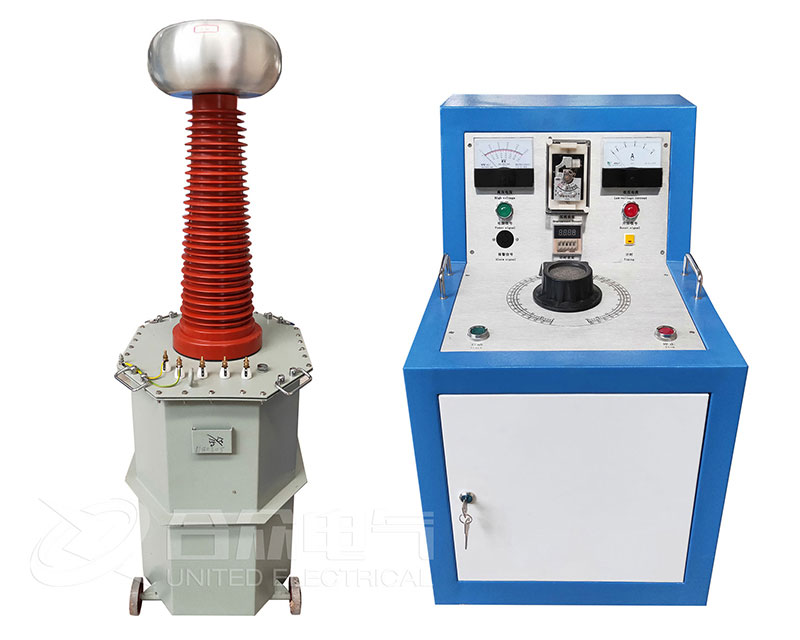

如何對變壓器的交流耐壓試驗結果進行分析判斷和處理?目前主要靠監視工頻耐壓試驗裝置指示和被試變壓器發出的聲響，判斷變壓器的交流耐壓試驗是否合格。

  (1)試驗中，表計指示不跳動，被試變壓器無放電聲，持續加壓1min后認為交流耐壓試驗合格。

  (2)在交流耐壓試驗中，工頻耐壓試驗裝置電流表指針突然上升或下降，并且被試品有放電響聲或者保護間隙放電)則說明被試變壓器有問題，應查明原因。

  (3)對于35kV以上的變壓器，當電壓升到規定的試驗電壓后，若油箱內有輕微局部放電聲(如吱吱聲)但工頻耐壓試驗裝置指示表計沒有變化-則應將電壓下降后再次升壓復試，若復試中放電聲消失，則認為試驗正常;若復試中仍有放電聲，則應停止試驗。待采取措施(例如加熱、濾油、真空處理或進行干燥)后，再行試驗。

  (4)在交流耐壓試驗中，若油箱內有明顯的放電現象，試驗表計有明顯變化或有瓦斯氣體排出等現象，則應立即停止試驗，對變壓器進行吊芯檢查(或檢修)，待消除放電原因后，再行試驗。

  (5)幾種故障判斷如下：

  1)油隙擊穿放電。在加壓過程中，被試變壓器內部放電，發出很象金屬撞擊油箱的聲音，電流指示突變。這種現象一般是由于油隙距離不夠或電場畸變，而導致油隙貫穿性擊穿所致。重復試驗時，由于油隙抗電強度恢復，其放電電壓不會明顯下降;若放電電壓比第一次降低，則是固體絕緣擊穿。

  2)油中氣體間隙放電。試驗時，放電聲一次比--次小，儀表擺動不大，重復試驗放電又消失。這種現象是油氣體間隙放電，氣泡不斷逸出所致。

  3)帶懸浮電位的金屬件放電。在加壓過程中，被試變壓器內部如有象炒豆般的放電聲，而電流指示又很穩定，這可能是帶懸浮電位的金屬件對地放電(如鐵芯接地不良等)所致。

  4)固體絕緣爬電。若出現哧哧的放電聲，電流表指示突增，這是由于內部固體絕緣(多數是絕緣角環紙板)爬電或堯組端部對鐵軛爬電，再重復試驗時放電電壓就會明顯下降。

  5)外部試驗回路放電。試驗時，被試變壓器外部試驗回路的絕緣被擊穿，將發生明顯的響聲和火花，這是可觀察到的。此外，空氣中有輕微的電暈或瓷件表面有輕微的樹枝狀放電，這是正常現象。
