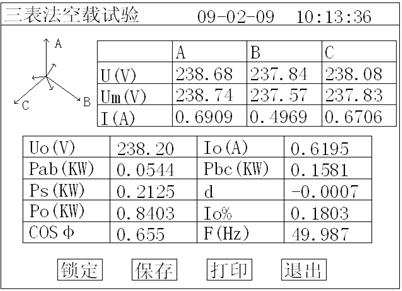

在之前我們講過變壓器綜合測試儀的空載試驗，光標在操作界面中選擇“開始試驗”，按OK鍵進入如下的變壓器綜合測試儀空載試驗測試數據頁面：

  上圖完整的顯示了空載試驗的所有測試結果：Uo（V）為三相線電壓的平均值，Ps（KW）為當前電壓下的實測功率，d為電壓波形畸變系數，Po（KW）為校正后的空載損耗，Io%為空載電流百分比。

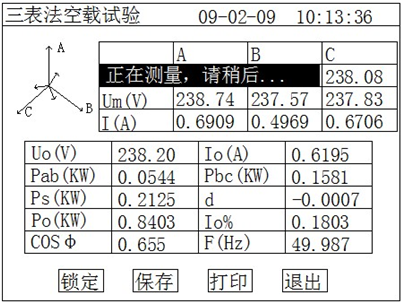

  左上側為試驗電壓、電流的向量圖，如果接線錯誤，該頁面提示“接線錯誤，請關機檢查”；通過調壓器緩慢增加試驗電壓，當Uo（V）等于空載試驗的額定電壓時，停止升壓。移動光標到“鎖定”按鈕，長按OK鍵將出現圖10正在測量的提示，此時保持調壓器不動，當圖10中的正在測量的提示消息消失后，當前測試結果已經被鎖定，然后“鎖定”按鈕變?yōu)椤爸販y(cè)”按鈕，此時請迅速操作調壓器降壓至零位。

  在該頁面的“保存”把當前的結果保存到隨機的存儲器上；“打印”則通過打印機打印當前的測試結果。

  注意：升壓的過程中，要時刻關注Uo與Io，除避免過壓外，更要提防試品異常時試驗電流過大損壞儀器或被試品。

  打印功能只有在儀器使用外部電源供電時才能使用；在儀器由內部理電池供電時，打印機無法工作，在現場不具備外部電源時，可把試驗結果保存到儀器內部的存儲器中，在具備外部電源供電的情況下再進行保存的試驗記錄打印。
