微機繼電保護測試儀是保證電力系統安全可靠運行的一種重要測試工具。隨著現代電力系統規模的不斷擴大，對電力系統運行和管理的可靠性、高效性要求的不斷提高，繼電保護人員的測試工作變得更加頻繁和復雜。在計算機技術、微電子技術、電力電子技術飛速發展的今天，應用新技術成果不斷推出新型高性能繼電保護測試儀是技術進步的必然趨勢，也是時代賦予我們的責任。

  為了確保繼電保護和自動裝置的安全運行，要加強定期測試，所有集成、微機和晶體管保護要每半年進行一次定期測試，測試項目包括：微機保護測試需要打印采樣報告、定值報告、零漂值，并要對報告進行綜合分析，做出結論;晶體管保護要測試電源和邏輯工作點電位，現場發現問題要找出原因，及時處理。

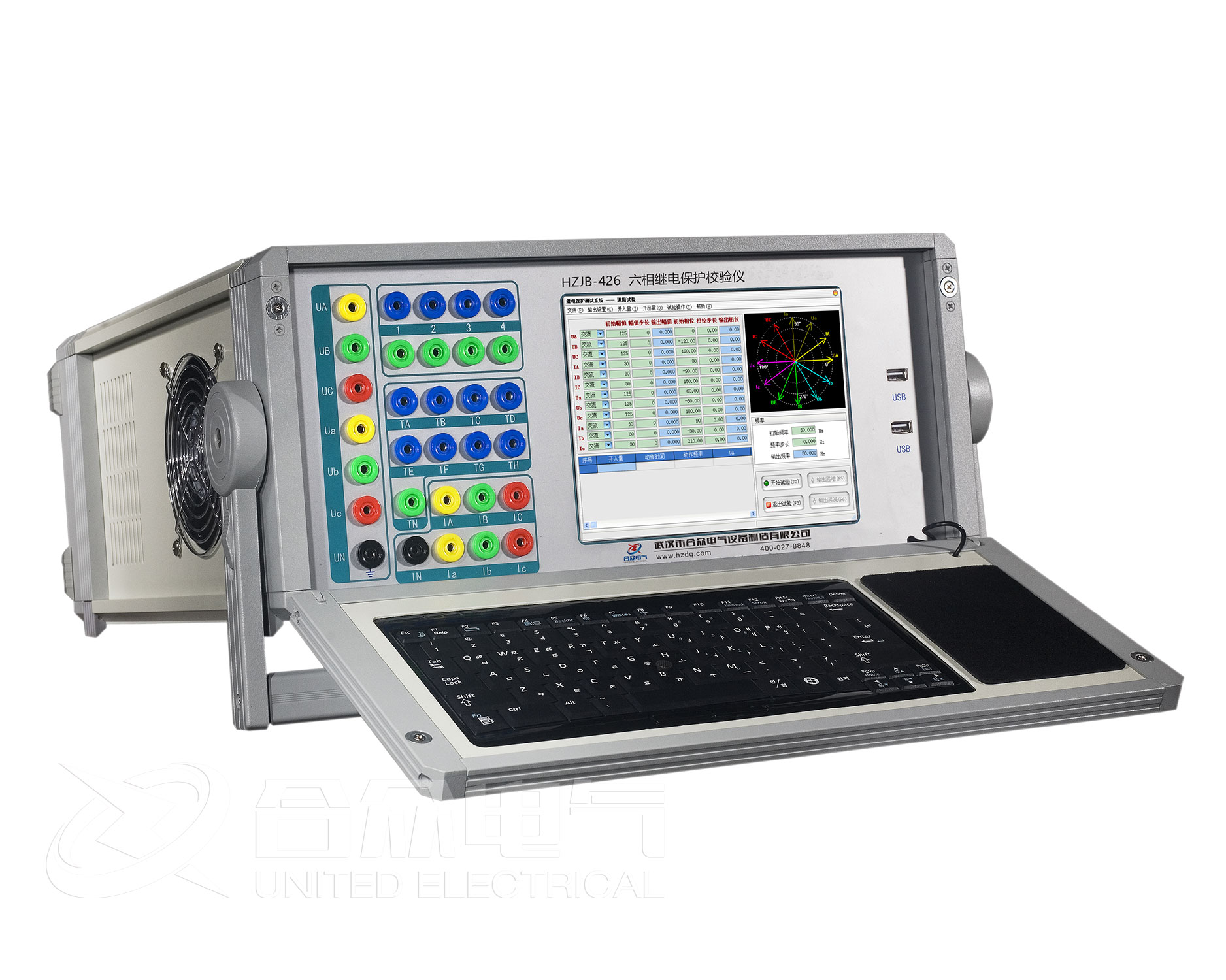

  微機繼電保護測試儀采用高性能工控機作為控制微機，直接運行Window操作系統，裝置面板帶有8.4”TFT真彩色LCD顯示器、內嵌式工業鍵盤。裝置前面板設有USB口可方便地進行數據存取、數據通信和進行軟件升級等。

  試驗的全過程及試驗結果均在LCD顯示屏上顯示，全套漢字化操作界面，清晰亮麗，直觀方便。操作控制由工業鍵盤進行。操作簡單方便，只需簡單的計算機知識，極易掌握。

  數字信號處理器微機，微機繼電保護測試儀采用高速數字控制處理器作為輸出核心，軟件上應用雙精度算法產生各相任意的高精度波形。由于采用一體結構，各部分結合緊密，數據傳輸距離短，結構緊湊，每周波擬合的波形點數高達3600點。

  克服了筆記本電腦直接控制式測控儀中因數據通信線路長、頻帶窄導致的輸出波形點數少的問題。由于點數高，波形保真度高，諧波分量小，對低通濾波器的要求很低，從而具有很好的暫態特性、相頻特性、幅頻特性，易于實現精確移相、諧波疊加，高頻率時亦可保證高的精度。
