沖擊電壓發生器本體結構說明
沖擊電壓發生器是沖擊電壓試驗中重要的組成部分，我們不僅要使用更要對其中原理有一定的了解。下面和武漢合眾電氣一起來看看，沖擊電壓發生器本體結構說明，沖擊電壓發生器本體及直流充電電源原理電路圖。

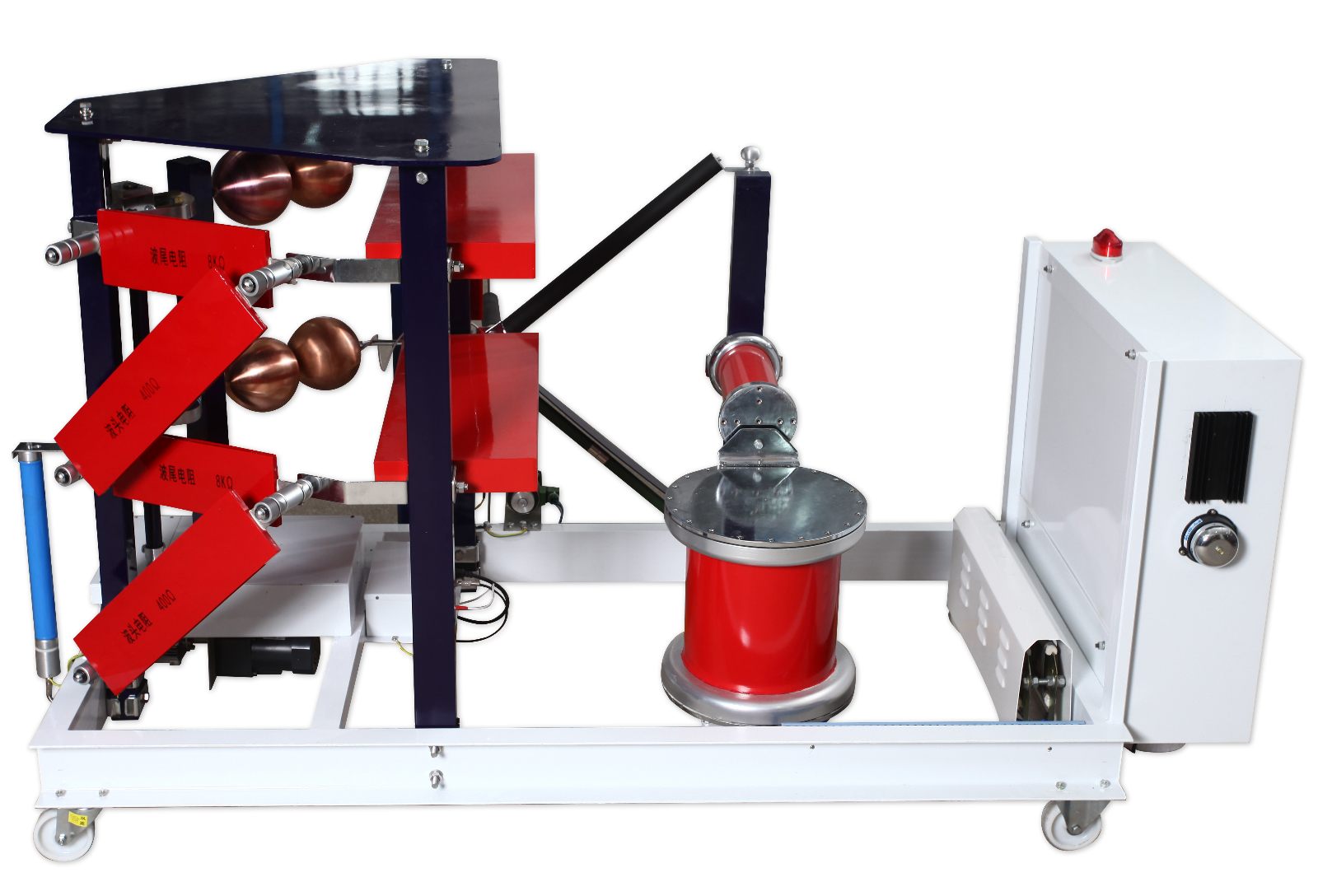

HZCJ系列沖擊電壓發生器本體設計為戶內使用，采用三根絕緣立柱支撐結構。在發生器的每級將3根立柱聯結可靠，并互相間組成穩定的結構。
發生器的每級都有一臺低電感，大容量的沖擊電容，它們被放置在沖擊電壓發生器結構中央。該電容采用高密度固體電容器，具有重量輕、體積小的特點，即使在額定工況下連續操作，它們也有足夠的使用壽命。
發生器上使用的所有的電阻都是拔插式的線繞電阻。雷電波的調波電阻采用無感繞制，具有很小的電感。波頭電阻和波尾電阻安裝在發生器的兩柱之間。充電電阻則安裝在點火球隙的一側。
直流充電電源（由高壓變壓器、倍壓電容、高壓硅堆構成）采用倍壓整流方式。高壓硅堆安裝在一個絕緣支撐板上，通過一個簡單的彈簧壓接機構可手動變換其方向。通過一只保護電阻將直流高電壓輸出到?jīng)_擊電壓發生器的第一級電容。用于測量充電電壓的高壓高阻也安裝在這個絕緣支撐板上。
發生器的點火觸發是通過觸發最下一級的球隙使之放電而完成的。因此最下一級的球隙被設計成三間隙結構。觸發脈沖是由一個高電平，快速變化的脈沖電壓。它是由點火脈沖放大器產生的。一個用于檢測發生器點火的脈沖的耦合電容安裝在發生器的底座上。
為了確保發生器的安全操作，系統提供了一個接地機構。一旦發生器發生異常，接地放電開關會在第一個充電電阻后自動接地，結果所有的沖擊電容都將通過最下一級的電阻放電。
以上是沖擊電壓發生器本體結構說明，如果需要的可以找我們。
