1、該儀器內部采用全數字技術，全部智能自動化測量。
2、配備了大屏幕(240×180)液晶顯示器，全中文菜單，每一步驟都有中文提示。
3、測試結果可以打印輸出，操作人員不需專業培訓就能熟練使用。
一、產品概述：

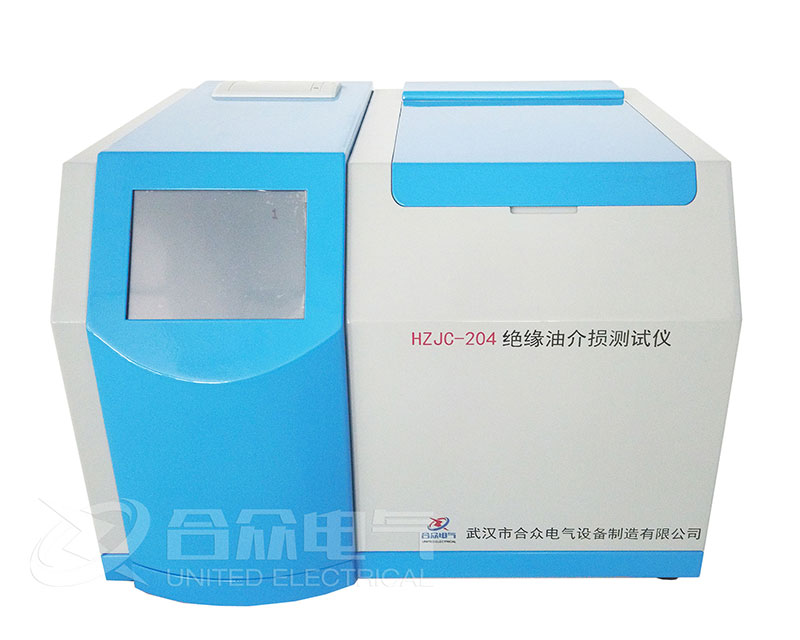

絕緣油介損測試儀 HZJC-204，是用于絕緣油等液體絕緣介質的介質損耗角及體積電阻率的高精密儀器。執行標準：GB5654-2007。
產品別名： 油介質損耗測試儀、絕緣油介質損耗測試儀、油介損測試儀、絕緣油介損測試儀。
二、產品特點：
1、該儀器內部采用全數字技術，全部智能自動化測量；
2、配備了大屏幕(240×180)液晶顯示器，全中文菜單，每一步驟都有中文提示；
3、測試結果可以打印輸出，操作人員不需專業培訓就能熟練使用。
|
使用條件 |
-5℃～40℃RH＜80% |
控溫誤差 |
±1℃ |
|
電源 |
AC220V±10%頻率無限制 |
控溫時間 |
室溫到90℃，小于20min |
|
高壓輸出 |
1000~2200 V每隔200V |
測量范圍 |
tgδ無限制 Cx 15PF～300PF Rx 10M～10T |
|
輸出電流 |
25mA |
精度 |
△tgδ：±(讀數×1.0%+0.020%) △Cx：±(讀數×1.0%+0.5PF) △Rx：±讀數×10% |
|
容量 |
50VA；： |
相對介電常數 |
εr自動計算 |
|
溫控感應爐 |
最大功率500W |
體積電阻率 |
ρ自動計算 |
|
溫度控制范圍 |
<100℃ |
外形尺寸 |
450×310×360mm3 |
|
溫度測量誤差 |
±0.1℃ |
重量 |
18kg |
附油杯參數：
|
高低壓之間距離 |
2mm |
液體容量 |
約40ml |
|
空杯電容量 |
60±2PF |
電極材料 |
不銹鋼 |
|
最大測試電壓 |
工頻2000V |
體積 |
70mm(D)×120mm(H) |
|
空杯介損 |
tgδ＜1×10-4 |
|
|
注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
|
名稱 |
數量 |
單位 |
|
儀器主機 |
1 |
臺 |
|
電源線 |
1 |
根 |
|
專用測試線 |
1 |
套 |
|
保險管 |
3 |
只 |
|
打印紙 |
2 |
卷 |
|
說明書 |
1 |
本 |
|
檢驗報告 |
1 |
份 |
|
合格證 |
1 |
張 |
注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
|
使用條件 |
-5℃～40℃RH＜80% |
控溫誤差 |
±1℃ |
|
電源 |
AC220V±10%頻率無限制 |
控溫時間 |
室溫到90℃，小于20min |
|
高壓輸出 |
1000~2200 V每隔200V |
測量范圍 |
tgδ無限制 Cx 15PF～300PF Rx 10M～10T |
|
輸出電流 |
25mA |
精度 |
△tgδ：±(讀數×1.0%+0.020%) △Cx：±(讀數×1.0%+0.5PF) △Rx：±讀數×10% |
|
容量 |
50VA；： |
相對介電常數 |
εr自動計算 |
|
溫控感應爐 |
最大功率500W |
體積電阻率 |
ρ自動計算 |
|
溫度控制范圍 |
<100℃ |
外形尺寸 |
450×310×360mm3 |
|
溫度測量誤差 |
±0.1℃ |
重量 |
18kg |
附油杯參數：
|
高低壓之間距離 |
2mm |
液體容量 |
約40ml |
|
空杯電容量 |
60±2PF |
電極材料 |
不銹鋼 |
|
最大測試電壓 |
工頻2000V |
體積 |
70mm(D)×120mm(H) |
|
空杯介損 |
tgδ＜1×10-4 |
|
|
注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
|
名稱 |
數量 |
單位 |
|
儀器主機 |
1 |
臺 |
|
電源線 |
1 |
根 |
|
專用測試線 |
1 |
套 |
|
保險管 |
3 |
只 |
|
打印紙 |
2 |
卷 |
|
說明書 |
1 |
本 |
|
檢驗報告 |
1 |
份 |
|
合格證 |
1 |
張 |
注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多產品信息請進入產品中心，服務熱線：400-027-8848。
400-027-8848
更多 絕緣油介損測試儀 HZJC-204 相關的技術方案，及使用操作方法說明書，正在更新中.....
您也可以直接點擊在線客服聯系我們，或撥打免費服務熱線：400-027-8848，獲取更多 絕緣油介損測試儀 HZJC-204 相關技術方案及服務支持。
