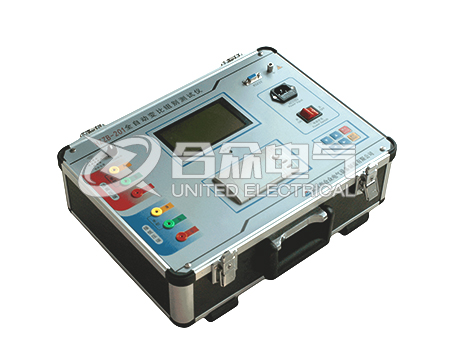

變壓器變比測試儀自動產生幅值穩定、相位恒定的三相、兩相、或單相標準電源，不受變壓器內部接線方式的約束，直接測量高、低壓側的電壓比值及相角差，速度快，一組數據的測試時間為幾秒鐘，且能在測試過程中轉換分接開關，一氣呵成完成一臺變壓器的所有分接位置的測量，19分接位置變壓器的測試時間只需要10分鐘的時間，大大提高工作效率。DCBC-H變壓器變比測試儀內部具有過流保護功能，測試結果不受工頻電源頻率及幅值波動的影響，尤其適用于特種變壓器的變比及相位差測試。DCBC-H全自動變比測試儀真正意義上的三相同時測量，變壓器變比測試儀具備RS232接口，方便生產廠家的測試自動化要求，武漢合眾電氣生產的全自動變壓器變比測試儀具備數據存儲功能，可以保存2048組測試數據，并能通過RS232接口上傳到計算機。

  變比定義：變壓器變比是變壓器變壓比的簡稱。變比指電壓比或電流比，是變換電壓或電流的設備，一次繞組與二次繞組之間的電壓或電流比。在變壓器中，一次側電動勢E1與二次側E2之比稱為變壓器的變比，用k表示，即k=E1/E2。變壓器原繞組和變壓器副繞組中的感應電勢,與繞組的匝數成正比。變壓器繞組本身有電阻壓降和漏磁壓降, 原繞組輸入電壓U 忽略繞組壓降, 認為繞組中的電壓與電勢相等。

  變壓器U的匝數比,比值K稱為變壓器變比系數

  1、變比是變壓器設計時計算誤差的一個概念。一般的變比大于3時，誤差需小于百分之0.5;變比小于等于3時，誤差需小于百分之1。 2、變壓器原繞組和變壓器副繞組中的感應電勢,與繞組的匝數成正比。根據兩側功率相同，功率等于電壓的平方與電阻的比值，從而得出電壓比，即變比。 3、原繞組輸入電壓與副繞組輸出電壓之比,等于它們的匝數比,比值K稱為變比系數。例：變壓器的變比110KV/11KV=10。

  根據公式S=根號3*U*I，可以計算I=S/根號3*U，S就是你的變壓器容量，U是電壓等級，雖然你這里是10kV的，但是因?yàn)?00KVA的變壓器通常是高供低量，因此U應該選擇低壓側，也就是0.38KV。根號3約等于1.732，因此這里I=100/1.732*0.38=151.9，應使用150/5的，若要使用200/5的也可以，但可能會使計量有誤差。

  計算CT的變比的時候，首先應該看是高供高量還是高供低量，選擇的U參數是不一樣的。給你一個簡化的公式，高量CT=容量*0.06，低量CT=容量*1.5。 高量CT=容量*0.06, 低量CT=容量*1.5 你這兩個公式，是不就是簡化計算高壓側和低壓側電流的大小，選用多大變比的電流互感器，是根據變壓器高壓側或者低壓側電流大小選擇的? 是的，簡化后的公式。電流I=容量S/(根號3*U)，因?yàn)槿萘渴且粋€(gè)變量，而1/(根號3*U)根據高低壓側的電壓不同只有2個取值，所以當高壓側U取值10kV，根號3*10kV=17.32，倒數約等于0.0577;低壓側取值0.38kV，根號3*0.38kV=0.65816，倒數約等于1.519。因此，就得出了我所謂的簡化后的公式。 至于選用多大的CT，應該根據你CT所安裝的是在高壓側還是低壓側來判斷，因?yàn)閮蛇叺碾娏鞔笮∈遣灰粯拥?，選擇的CT也不一樣。

  如果是低壓側來選擇就是按照低壓側電流大小來選擇??那如何按照用戶負荷大小來選擇CT大小?比方說，一個70KW的水泵，應選擇多大CT?如何來計算? 有的人說變壓器能承載的電流等于容量乘以1.44(一樓也是這么算出來)，這種算法對不?所謂變壓器承載的電流是只的什么?

  根據<<電氣裝置的電測量?jī)x表裝置設計規范>>(GBJ63-90)的規定，在額定值的運行條件下，儀表的指示在量程的70%~100%處,此時電流互感器最大變比應為:

  N=I1RT /(0.7*5);

  I1RT ----變壓器一次側額定電流, A;

  N----電流互感器的變比;

  也就是一般可以按照實際電流為互感器一次電流的80%來選擇。

  電流互感器選擇變比一般應結合實際負荷綜合考慮計量(精度)和保護裝置的要求。不能一味地考慮某一方面。
